Описание
Этот кабельный дефектоискатель - специальный прибор для измерения и анализа состояния и расстояния до повреждения силовых кабелей. Измерение скорости кабеля, проверка длины кабеля, проверка расстояния до повреждения кабеля.
Технические характеристики
|
Частота дискретизации
|
80МГц
|
|
Амплитуда низковольтного импульса
|
100В±15%
|
|
Диапазон измерения
|
≥65км
|
|
Диапазон испытанийe
|
300м/1км/5км/25км/65км
|
|
Ширина импульса
|
0.125мкс/0.50мкс/2.50мкс/7.25мкс/10.0мкс
|
|
Минимальное разрешение
|
0.1м
|
|
Мертвая зона испытаний
|
≤20м
|
|
Погрешность измерения
|
≤±(0.5%×L+1м), L - длина кабеля
|
|
Режим питания
|
зарядка AC110В～240В, 50Гц/60Гц
|
Система имеет функцию автоматического определения диапазона
Интерфейс выборки низковольтных импульсов
Высоковольтный пробой(ICE) интерфейс выборки

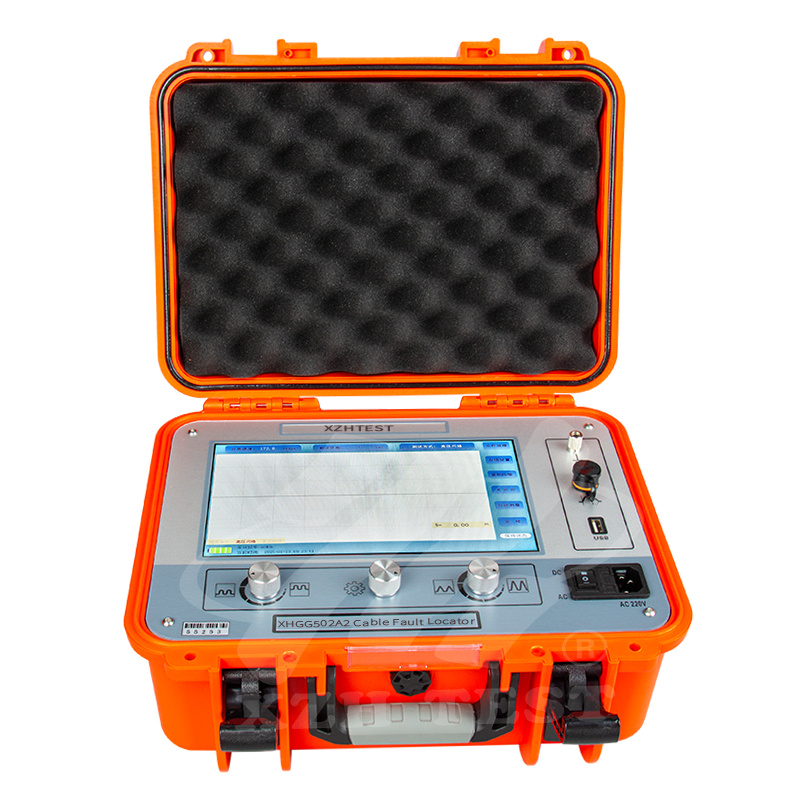

Введение в пользовательский интерфейс
1. Дисплей: 10,1-дюймовый полноцветный TFT сенсорный дисплей;
2. Заземление: Клемма безопасного заземления;
3. Сигнал: Интерфейс вывода импульсного сигнала низковольтного импульсного метода, устройство выборки высоковольтного пробоя и интерфейс ввода сигнала приемника мультиимпульсного метода;
4. USB: Импорт файлов формы сигнала на компьютер через USB-соединение;
5. Разъем питания: Рабочий источник питания прибора, порт подключения/зарядки переменного тока 220 В;
6. Предохранитель: Место установки предохранителя для системы питания переменного тока 220 В;
7. Выключатель питания: Положение "I", использование питания переменного тока 220 В для питания системы;
Положение "II", использование внутренней батареи для питания системы; когда "Разъем питания" подключен к питанию переменного тока 220 В, батарея также заряжается;
Положение "O", выключение питания системы;
8. Амплитуда: Отрегулируйте ручку амплитуды при получении форм сигналов, чтобы изменить амплитуду полученной формы сигнала;
9. Ручка управления: Поворотная кнопка для управления работой интерфейса системы, поверните для выбора и нажмите для подтверждения;
10. Смещение: При получении форм сигналов отрегулируйте ручку смещения, чтобы изменить высоту базовой линии полученной формы сигнала.
