Локатор неисправностей кабеля
>

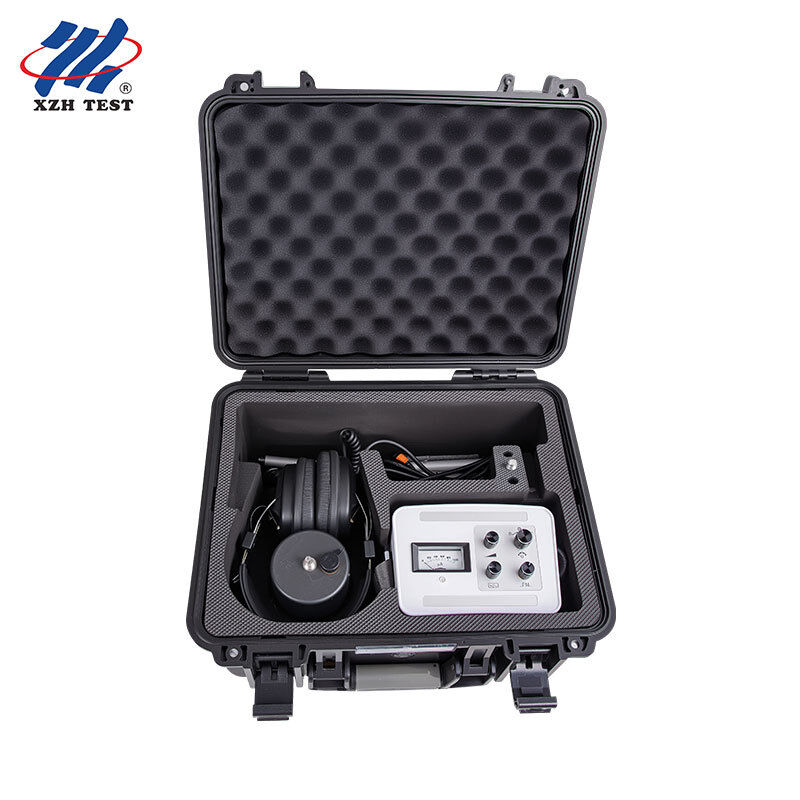

Кабельный указатель неисправностей. Аналоговый счетчик. Акустический магнитный синхронизатор. Подземный локатор.

Кабельный указатель неисправностей. Аналоговый счетчик. Акустический магнитный синхронизатор. Подземный локатор.

Детали продукта:
Место происхождения: Сиань, Шэньси, Китай
Фирменное наименование: XZH TEST
Сертификация: CE/ISO
Номер модели: XHDD503
Подробная информация
Место происхождения:
Сиань, Шэньси, Китай
Фирменное наименование:
XZH TEST
Сертификация:
CE/ISO
Номер модели:
XHDD503
Выделить:

High Light

Выделить:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Количество мин заказа:
1 единица
Цена:
Подлежит обсуждению
Упаковывая детали:
Деревянная упаковка
Время доставки:
5-8 рабочих дней
Условия оплаты:
Т/Т
Поставка способности:
3000единиц/год
Характер продукции
Обзор продукции

XHDD503 Analog Cable Fault Pinpointer использует принципы сбора вибраций и электромагнитной индукции для определения конкретного местоположения точки сбоя кабеля.С помощью высоковольтного импульсного генератораВ то время как в других случаях выброс происходит в точке разрыва.звуковые волны и электромагнитные волны, генерируемые разрядом вспышки, пойманы специальным зондом прибора для определения местоположения, усиленный и обработанный прибором, отображаемый и выходящий,и, наконец, точное местоположение точки сбоя оценивается слухом и зрением тестировщика, завершая задачу точно определить точку сбоя кабеля "прямо над кабелем, в пределах диапазона грубых измерений".

Этот инструмент для определения местоположения подходит для дефектов низкого сопротивления, короткого замыкания, открытого замыкания и отключения, а также высокого сопротивления утечки и высокого сопротивления вспышки,из кабелей питания, высокочастотные коаксиальные кабели, кабели для уличных фонарей и закопанные провода из различных материалов, поперечных сечений и носителей.

Ключевые особенности
Синхронно принимает вибрационные волны, звуковые волны и электромагнитные волны, генерируемые при разряде точки отказа
Звуковые и магнитные каналы спроектированы отдельно и питаются отдельно, что дает более сильную анти-интерференцию
Дизайн аналогового счетчика, который делает силу сигнала и тенденцию ясными на первый взгляд
Уровень нуля может регулироваться произвольно, подходит для различных сильных и слабых мест
Многослойный датчик сигнала физической изоляции с водонепроницаемостью IP65
Встроенная литийная батарея большой емкости с сверхдлинным временем ожидания и быстрой зарядкой
Маленький и легкий, легкий в использовании, с простым интерфейсом
Технические параметры
Положение Спецификация
Увеличение 500Тысячу раз
Точность позиционирования менее 0,1 м
Импеданс выхода 350 Ω
Рабочее питание Стандартные батареи 4 × 3,7 В 3200 мАч
Статический ток < 10 мА
Время ожидания Более 20 часов
Температура окружающей среды -25 °C - 65 °C; относительная влажность ≤ 90%
Рабочий принцип

Синхронный метод расположения акустического и магнитного разломов является очень точным и уникальным методом расположения разломов.с добавлением обнаружения и применения электромагнитных сигналов.

При воздействии высоковольтных импульсов на точку отказа кабеля происходит flashover разряд. Когда точка отказа разряжается, физические явления, такие как эхо, вибрационная волна, звуковая волна,электромагнитная волна, инфракрасные волны и мгновенное короткое замыкание.Эхо и мгновенное короткое замыкание могут быть использованы для завершения приблизительного измерения точки отказа, в то время как прибор для определения местоположения использует волну вибрации, звуковую волну и электромагнитную волну, генерируемую взрывным разрядом, для полного определения точного положения точки отказа.

Прибор использует независимую конструкцию акустического и магнитного каналов с отдельным источником питания,что значительно улучшает способность противодействия помехам и делает его подходящим для различных мест сбоевИз-за большого увеличения и высокой чувствительности он особенно подходит для определения глубоких точек разлома; его компромисс заключается в том, что фоновый шум относительно большой.

Резюме использования Проводка с высоковольтным генератором

Определение местоположения акустической и магнитной синхронизации требует генератора сигнала высокого напряжения, работающего в состоянии периодического разряда.Способы проводки включают в себя метод "фаза-к-бронзовый" (предпочтительно, когда есть повреждение изоляции "фаза-к-земля")., поскольку звуковое ослабление разряда невелико), метод фазы-фазе (для простого фазового сбоя без комбинированного заземления) и метод проводки для простого сбоя разъединения.

Выбор зоны определения

Перед определением маршрута кабеля следует сначала определить его путь; если чертежи и данные неполны, следует проверить маршрут и отметить его.На основе результатов измерения расстояния и с учетом границы пластинки головки кабеля и местности, местоположение точки отказа определяется приблизительно, как правило, в пределах (значение измерения расстояния ± 50 м).После того, как точка неисправности проникла, и цикл разряда генератора высокого напряжения составляет 3-5 секунд, начать указывать прямо над кабелем в выбранной области.

Установление этапов
1. сборка: сборка зонды, наконечника зонды (при необходимости) и соединительного стержня
2. Проводка: сначала вставьте аудио кабель в входный канал и подключить зонд, затем вставьте наушники в выходный канал
3. Установите кнопку "Рабочий режим" в положение "наказание"
4. Настроить кнопку "Настройка уровня", так что игла счетчика эффективно колеблется
5. Настроить кнопку "Регулирование громкости", так что звук наушников подходит для оператора для мониторинга
6. После регулировки и при обеспечении точки отказа проникает в разряд flashover точно определить "непосредственно над кабелем, в пределах диапазона приблизительного измерения"

Во время всего процесса, держать зонд непосредственно над кабелем и в пределах диапазона приблизительного измерения.когда мощность сигнала от точки А1 до точки А2 постепенно ослабевает, точка B, где звук наушников самый громкий и игла счетчика колеблется сильнее всего и синхронизируется с звуком, является точкой отказа.

Предупреждения и распространенные ошибки
После использования прибора поверните кнопку "Рабочий режим" на "O", чтобы выключить прибор.
Когда напряжение аккумулятора недостаточно, чувствительность снижается, и аккумулятор должен быть заряжен немедленно.удалить аккумулятор из прибора и зарядить его специальным зарядным устройством, подключенным к розетке AC 220 V; красный свет означает зарядку, а зеленый свет означает, что зарядка завершена.
Зонд является чувствительным компонентом и не должен демонтироваться.
Если прибор сломается, отправьте его на ремонт на оригинальную фабрику; не демонтируйте его по желанию.
Не стирайте дисплей коррозионными растворителями (например, химическими растворителями или алкоголем); используйте полусухую ткань без волокон, замоченную в теплой воде, а затем сухую ткань из микроволокна.
Не помещайте датчик на корпус кабеля для позиционирования, поскольку слабый звук, слышимый в любом положении кабеля, является вибрацией электрического напряжения и не может быть использован для позиционирования.
Если указатель не качается / сигнал магнитного поля не может быть проверен, проверьте зарядку батареи, увеличение "Настройка уровня",и что соединительные провода между прибором и зондом надежно соединены.
Если при закреплении или включении зонда из наушника не выходит звук, проверьте зарядку батареи, усиление "Настройка уровня" и соединительные провода между прибором и зондом.

Примечание:если при указании места иногда слышится радиосигнал FM, это указывает на то, что прибор работает нормально и не влияет на работу;может быть улучшена путем регулировки кнопки "регулирования частоты".

Частые вопросы

Вопрос 1. Что делает XHDD503?
Это аналогово-метровый кабельный указатель неисправности, который использует вибрационный прием и электромагнитную индукцию для определения конкретного местоположения точки неисправности кабеля.С высоковольтным импульсным генератором он вызывает вспышку разряда на ошибке, и вибрации, звук и электромагнитные волны пойманы зондом и обработаны прибором, так что испытатель может судить о точной точке по слуху и зрению,непосредственно над кабелем в пределах диапазона грубого измерения.

Вопрос 2: Для каких разломов и кабелей он подходит?
Он подходит для дефектов низкого сопротивления, короткого замыкания, открытого замыкания и отключения, а также высокого сопротивления утечки и высокого сопротивления флэш-овер дефектов, кабелей питания, высокочастотных коаксиальных кабелей,кабели для уличных фонарей и закопанные провода из различных материалов, поперечные сечения и носители.

Вопрос 3: Что делает его антивмешательство сильным?
Звуковые и магнитные каналы спроектированы отдельно и питаются отдельно, и нулевой уровень может регулироваться произвольно.Из-за большого увеличения и высокой чувствительности он особенно подходит для определения глубоких точек разлома, хотя его фоновый шум относительно большой.

В. Какую точность и условия работы можно ожидать?
Точность позиционирования составляет менее 0,1 м, с увеличением в 500 000 раз и выходной импеданцией 350 Ω. Он работает на 4 × 3.Стандартные аккумуляторы 7 В 3200 мАч со статическим током менее 10 мА и более 20 часов в режиме ожидания, при температуре от -25 до 65 °C и относительной влажности ≤ 90%, а датчик водонепроницаем до IP65.

В. Что необходимо отметить и что включается?
Поверните ручку рабочего режима на "O", когда закончите; зарядите аккумулятор, когда напряжение недостаточно (зарядите его за пределами прибора с помощью специального зарядного устройства; около 4 часов для полного зарядки);не демонтируйте зонд или прибор; и не помещайте датчик на корпус кабеля.с годовой бесплатной гарантией и пожизненным обслуживанием и техническим обслуживанием
