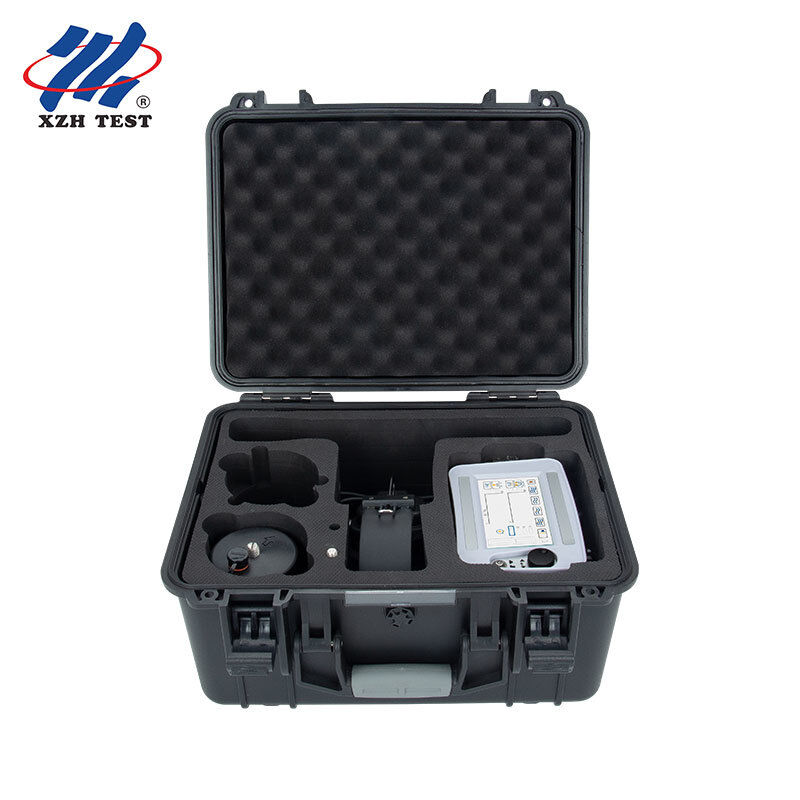

Кабельный указатель неисправностей. Акустическая магнитная синхронизация 5-дюймовый сенсорный экран.

Локатор повреждений кабеля XHDD503B использует метод акустической и магнитной синхронизации для определения точки повреждения силового кабеля. Электронный перескок генерируется генератором ударного разряда, улавливается и усиливается соответствующим датчиком, а точное местоположение точки повреждения определяется путем слуховой и визуальной оценки. Он обеспечивает точное позиционирование точки повреждения кабеля в пределах диапазона грубого измерения и собирает данные о разнице во времени между акустическим и магнитным сигналами, интегрируя технологию позиционирования и тестирование с помощью вспомогательных путей, предоставляя несколько режимов тестирования и богатую, разнообразную информацию для эффективного и точного определения места повреждения кабеля.

Этот прибор для точного определения местоположения подходит для обнаружения низкоомных, коротких замыканий, обрывов и разрывов силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и закопанных проводов различных материалов, сечений и сред, а также для обнаружения утечек с высоким сопротивлением и перескоков с высоким сопротивлением.

Устройство использует метод акустической и магнитной синхронизации для точного определения места повреждения, основанный на традиционном методе акустической локализации с добавлением обнаружения и применения электромагнитных сигналов.

Когда высоковольтный генератор выполняет ударный разряд на поврежденном кабеле, звук, генерируемый разрядом в точке повреждения, передается в землю. Звуковой сигнал улавливается высокочувствительным датчиком; после усиления через наушники слышен звук "хлопка". Встроенный датчик в реальном времени принимает сигнал магнитного поля и, используя принцип, что магнитное поле распространяется намного быстрее звука, определяет расстояние до точки повреждения, обнаруживая разницу во времени между электромагнитным сигналом и звуковым сигналом. Положение датчика перемещается для поиска точки с наименьшей акустико-магнитной разницей во времени, и точное местоположение повреждения находится под ней.

Традиционные приборы для акустической локализации обычно контролируют только с помощью наушников или полагаются на отклонение стрелки прибора для идентификации звука разряда в точке повреждения. Поскольку звук разряда исчезает мгновенно и не сильно отличается от окружающего шума, это часто создает большие трудности для менее опытных операторов. Метод акустической и магнитной синхронизации эффективно решает эти проблемы.

Режим точного определения местоположения прибора — акустико-магнитный режим: он автоматически отображает формы сигналов звукового и магнитного поля и автоматически рассчитывает разницу во времени акустических и магнитных сигналов. Он управляется с сенсорного экрана или с помощью однокнопочного регулятора. Интерфейс работы включает область отображения формы сигнала и область настройки параметров.

Фильтр звукового канала имеет заводскую полосу пропускания 100 Гц–1600 Гц. Соответствующие параметры фильтра могут быть выбраны для различных участков — например, на твердых покрытиях почвы (таких как под цементом и каменными плитами) преобладают высокочастотные компоненты, в то время как на песчаных или почвенных покрытиях преобладают низкочастотные компоненты.

Акустическая и магнитная синхронная локализация требует высоковольтного генератора ударного сигнала, работающего в режиме периодического разряда. Методы подключения включают метод фаза-броня (предпочтительный при повреждении изоляции фаза-земля, так как затухание звука разряда мало), метод фаза-фаза (для простого межфазного замыкания без комбинированного заземления) и метод подключения для простого обрыва.

Перед локализацией необходимо четко определить трассу кабеля; если данные чертежа неполные, трассу следует обнаружить и отметить. В соответствии с результатами измерения расстояния и с учетом запаса по длине кабеля и рельефа местности грубо определяется местоположение точки повреждения, как правило, в пределах (значение грубого измерения расстояния ± 50 м). Убедившись, что точка повреждения достигнута и цикл разряда высоковольтного импульсного генератора составляет 3–5 секунд, начните локализацию непосредственно над кабелем в выбранной области.

Подключите датчик локализации к разъему датчика, а наушники — к разъему для наушников. В выбранной области поместите датчик ровно на землю непосредственно над кабелем, направив его в сторону прокладки кабеля, выберите режим акустической и магнитной синхронизации и наблюдайте за формой сигнала, слушая через наушники. Рекомендуемый начальный принцип: низкий порог, большое усиление и высокая громкость. Когда звук и формы звукового/магнитного сигналов слышны и видны, перемещайте датчик каждые 1–2 м и контролируйте более 2 циклов разряда в каждой точке. Продолжайте движение вперед, пока звук и форма сигнала не перестанут слышаться или не перестанут быть видимыми, а разница во времени не изменится с большой на малую и обратно на большую; затем вернитесь для повторного позиционирования. При повторном позиционировании увеличьте порог, уменьшите усиление и снизьте громкость, и найдите точку, где звук и форма сигнала максимальны, а также точку, где разница во времени минимальна — пересечение этих двух точек является точкой повреждения.
