Локатор повреждений кабеля XHDD503C+ использует принцип акустико-магнитной синхронизации вибрационного датчика и электромагнитной индукции для определения точного местоположения повреждений кабеля. Высоковольтный импульсный генератор вызывает пробой в точке повреждения. Полученные колебательные, звуковые и электромагнитные волны собираются специальным зондом прибора, интеллектуально обрабатываются основным блоком, а форма сигнала повреждения и звук выводятся и отображаются. Наконец, тестировщик использует слух и зрение для определения точного местоположения повреждения, выполняя задачу точного определения точки повреждения кабеля "непосредственно над кабелем, в пределах приблизительно измеренного диапазона".
Этот локатор подходит для обнаружения низкоомных, коротких замыканий, обрывов и разрывов в различных силовых кабелях, коаксиальных кабелях и низковольтных кабелях различных уровней напряжения, сечений и сред, а также утечек и пробоев с высоким сопротивлением.
Ключевые особенности| Элемент | Спецификация |
|---|---|
| Параметры фильтрации | Полный пропуск: 100 Гц–1600 Гц; полосовой пропуск: 200 Гц–600 Гц; нижний пропуск: 100 Гц–300 Гц; верхний пропуск: 160 Гц–1600 Гц |
| Регулировка канала | 8 уровней регулировки звукового и магнитного сигналов; порог срабатывания сигнала регулируется от 0 до 99 уровней |
| Звуковой выход | Усиление: 16 уровней (0–112 дБ); импеданс: 350 Ом |
| Диапазон обнаружения | 0,00–99,99 мс |
| Метод фильтрации | Фильтр суперпозиции пятого порядка |
| Точность обнаружения | Локация ≤ 0,1 м; траектория ≤ 0,5 м |
| Рабочий источник питания | 4 × 3,7 В–3200 Ач–18650 аккумуляторные ячейки |
| Время ожидания | Более 8 часов |
| Температура окружающей среды | −25 °C до 65 °C; относительная влажность ≤ 90% |
Устройство использует метод акустико-магнитной синхронизации для точной локации повреждений, основанный на традиционном методе акустической локации с добавлением обнаружения и применения электромагнитных сигналов.
Когда высоковольтный генератор разряжается через поврежденный кабель, звук, генерируемый разрядом в точке повреждения, передается в землю. Звуковой сигнал улавливается высокочувствительным зондом, усиливается и затем прослушивается в наушниках, где слышен "щелчок". Зонд имеет встроенную катушку индукции магнитного поля, которая в реальном времени принимает сигналы магнитного поля. Используя принцип, согласно которому скорость распространения магнитного поля намного выше скорости звука, определяется расстояние до точки повреждения путем обнаружения разницы во времени между электромагнитным и звуковым сигналами. Постоянно перемещая положение датчика, находится точка с минимальной акустико-магнитной разницей во времени; точное местоположение повреждения находится под этой точкой.
Традиционные акустические приборы для локации повреждений обычно полагаются исключительно на наушники или движение стрелки прибора для различения звука разряда в точке повреждения. Поскольку звук разряда мимолетен и неотличим от окружающего шума, он часто представляет значительные трудности для менее опытных операторов. Метод акустико-магнитной синхронизации эффективно избегает этих проблем.
Интерфейс и настройки работыПрибор предлагает два режима работы: сенсорное управление и управление одной кнопкой. Пользовательский интерфейс включает область отображения формы сигнала (звуковая форма и форма магнитного поля) и область настройки параметров.
Звуковой канал фильтра имеет полосу пропускания по умолчанию 100 Гц–1600 Гц. Соответствующие параметры фильтра могут быть выбраны для различных участков — например, на твердых поверхностях вблизи точки повреждения фильтр верхних частот лучше всего сохраняет высокочастотный звук ударного разряда, в то время как дальше или на рыхлой почве или песке подходит фильтр нижних частот. Полосовая фильтрация является компромиссом между ними.
Примечание: когда четыре набора собранных данных в течение трех последовательных раз ниже 30 мс, рядом с электромагнитным сигналом отображается значок, указывающий на приближение к точке повреждения.
Для точной локации требуется высоковольтный импульсный генератор, работающий в режиме периодического разряда. Методы подключения включают метод фазный провод-броня (предпочтительный при повреждении основной изоляции фазного провода к земле, так как затухание звука разряда меньше), метод фаза-фаза (для простого межфазного замыкания без заземления) и метод подключения для простого обрыва.
Выбор области точной локацииПеред точной локацией необходимо четко определить трассу кабеля; если чертежи неполные, следует провести разведку трассы и отметить ее. На основе результатов измерения расстояния и с учетом запаса по длине кабеля на барабане и рельефа местности приблизительно определяется местоположение повреждения, как правило, в пределах ± 50 м от значения приблизительного измерения расстояния. Убедившись, что точка повреждения пробита и цикл разряда высоковольтного импульсного генератора составляет от 3 до 5 секунд, начинается точная локация непосредственно над кабелем в выбранной области.
Этапы точной локацииСоберите зонд и подключите его к порту датчика, а наушники — к порту для наушников. В выбранной области поместите датчик горизонтально на землю непосредственно над кабелем, направив его в сторону прокладки кабеля, и наблюдайте за формой сигнала, слушая в наушниках. Рекомендуемая начальная настройка: низкий порог, высокое усиление и высокая громкость. Когда слышны и видны звуковые и звуковые/магнитные формы сигнала, перемещайте зонд датчика каждые 1–2 м и слушайте в каждой точке не менее двух циклов разряда. Продолжайте до тех пор, пока не перестанете слышать звук и не увидите форму сигнала, а разница во времени изменится от большой к малой и обратно к большой; затем вернитесь для повторного поиска. При повторном поиске используйте более высокий порог, более низкое усиление и более низкую громкость, и найдите точку, где звук и форма сигнала достигают максимума, вместе с точкой, где разница во времени минимальна — совпадение этих двух точек является точкой повреждения.
Меры предосторожности и распространенные неисправностиXHDD503C+ — этосамоадаптирующийся цифровой прибор для точной локации для рутинных работ по обслуживанию кабелей, где важны простота использования и повторяемость. Благодаря автоматической регулировке усиления/триггера звука и четкой подсказке приближения к точке повреждения, он создан для команд со смешанным опытом, которые хотят, чтобы прибор адаптировался к условиям на месте самостоятельно — так, чтобы менее опытный оператор мог уверенно принять решение, а опытный оператор мог быстрее работать при выполнении высокочастотных повседневных задач.
В1. Что делает XHDD503C+?
Это локатор повреждений кабеля, который использует принцип акустико-магнитной синхронизации вибрационного датчика и электромагнитной индукции для определения точного местоположения повреждений кабеля. Зонд собирает вибрационные, звуковые и электромагнитные волны, создаваемые пробоем в точке повреждения, а основной блок интеллектуально обрабатывает и отображает форму сигнала повреждения и звук, чтобы тестировщик мог точно определить повреждение с помощью слуха и зрения.
В2. Для каких повреждений и кабелей он подходит?
Он подходит для обнаружения низкоомных, коротких замыканий, обрывов и разрывов в силовых кабелях, коаксиальных кабелях и низковольтных кабелях различных уровней напряжения, сечений и сред, а также утечек и пробоев с высоким сопротивлением.
В3. Что выделяет его при повседневном использовании?
Он автоматически рассчитывает акустико-магнитную разницу во времени, предлагает автоматическую и ручную регулировку усиления/триггера звука, а также индикацию отклонения траектории и подсказку приближения к точке повреждения, помогая операторам быстро подтвердить точку даже в шумных условиях.
В4. Какую точность и рабочие условия можно ожидать?
Точность обнаружения составляет ≤ 0,1 м для локации и ≤ 0,5 м для траектории, с диапазоном обнаружения 0,00–99,99 мс. Он работает от 4 × 3,7 В–3200 Ач–18650 аккумуляторных ячеек с более чем 8 часами ожидания, при температуре от −25 °C до 65 °C и относительной влажности ≤ 90%, а датчики водонепроницаемы по стандарту IP65.
В5. Что следует отметить и что входит в комплект?

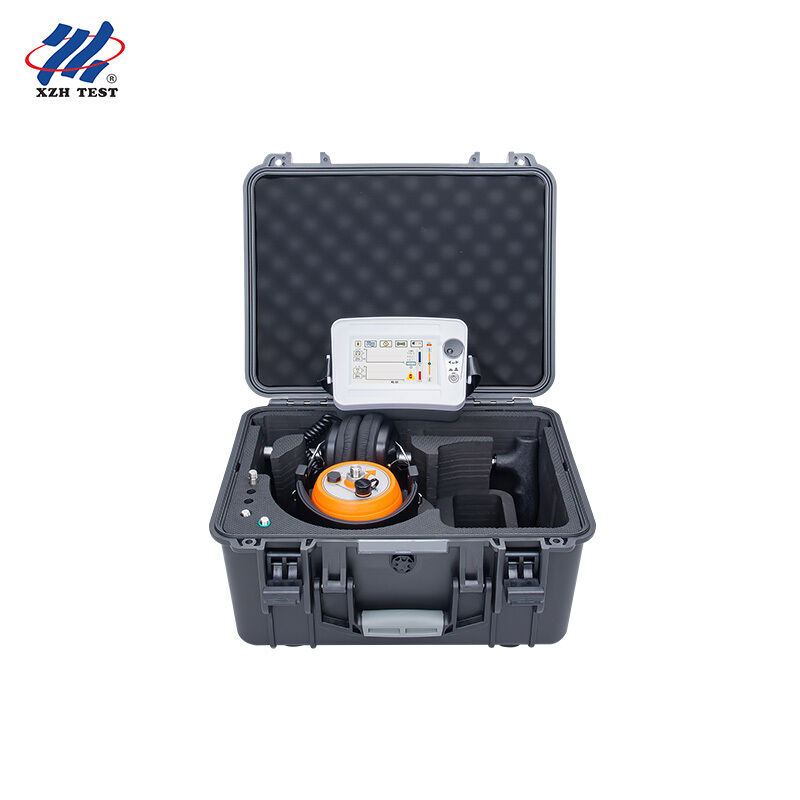

Заряжайте прибор, когда уровень заряда батареи ниже 20% (около 4 часов для полной зарядки); не разбирайте зонд или прибор; протирайте ЖК-дисплей только полусухой безворсовой тканью; и не помещайте датчик непосредственно на корпус кабеля. Комплект поставки включает локатор повреждений кабеля, наушники, зонд (с удлинителем, основанием, заземляющим штырем, разъемом зонда и дисковым разъемом), 7-жильный экранированный сигнальный кабель, зарядное устройство и многофункциональный ключ, с гарантией один год и пожизненным обслуживанием и технической поддержкой.
