Кабельный дефектоискатель XHDD503C использует метод акустической и магнитной синхронизации для определения точки повреждения силового кабеля. Электронный пробой генерируется генератором разряда, улавливается и усиливается соответствующим зондом, а точное местоположение точки повреждения определяется путем слуховой и визуальной оценки. Это устройство, которое завершает точное позиционирование точки повреждения кабеля в пределах диапазона грубого измерения и собирает акустическую и магнитную разницу во времени. Оно интегрирует технологию позиционирования, тестирование с помощью трассировки пути и другие технологии, предоставляя несколько режимов тестирования и богатую, разнообразную информацию для эффективного и точного определения местоположения повреждения кабеля.
Этот прибор для точного определения местоположения подходит для низкоомных, коротких замыканий, обрывов и разрывов силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и подземных проводов из различных материалов, сечений и сред, а также для высокоомных утечек и высокоомных пробоев.
Ключевые особенности| Пункт | Спецификация |
|---|---|
| Параметры фильтра | Общий: 100 Гц–1600 Гц; нижний: 100 Гц–300 Гц; верхний: 160 Гц–1600 Гц; полосовой: 200 Гц–600 Гц |
| Усиление канала | 8 уровней регулировки |
| Усиление магнитного канала | 8 уровней регулировки |
| Выходное усиление | 16 уровней (0–112 дБ) |
| Выходное сопротивление | 350 Ω |
| Точность акустико-магнитного позиционирования | Менее 0,1 м |
| Точность определения траектории | Менее 0,5 м |
| Источник питания | 4 × 18650 стандартных литиевых батареи |
| Время ожидания | Более 8 часов |
| Температура окружающей среды | –25 °C до 65 °C; относительная влажность ≤ 90% |
Устройство использует метод акустической и магнитной синхронизации для точного определения местоположения повреждения. Это очень точный и уникальный метод локализации, основанный на традиционном методе акустического определения местоположения с добавлением обнаружения и применения электромагнитных сигналов.
Когда высоковольтный генератор выполняет ударный разряд на поврежденном кабеле, звук, генерируемый разрядом в точке повреждения, передается в землю. Звуковой сигнал улавливается высокочувствительным зондом; после усиления через наушники слышен звук "хлопка". Встроенный зонд в реальном времени принимает сигнал магнитного поля и, используя принцип, что магнитное поле распространяется гораздо быстрее звука, определяет расстояние до точки повреждения, обнаруживая разницу во времени между электромагнитным сигналом и звуковым сигналом. Положение датчика перемещается для поиска точки с наименьшей акустико-магнитной разницей во времени, и точное местоположение повреждения находится непосредственно под ней.
Традиционные акустические приборы для точного определения местоположения обычно контролируют только с помощью наушников или полагаются на отклонение стрелки прибора для идентификации звука разряда в точке повреждения. Поскольку звук разряда исчезает мгновенно и не сильно отличается от окружающего шума, это часто создает большие трудности для менее опытных операторов. Метод акустической и магнитной синхронизации эффективно устраняет эти проблемы традиционного акустического метода.
Интерфейс работы и настройкиПрибор управляется с помощью сенсорного экрана или однокнопочного регулятора. Интерфейс управления включает область отображения формы волны и область настройки параметров.
Фильтр звукового канала имеет заводскую полосу пропускания 100 Гц–1600 Гц. Для разных участков можно выбрать соответствующие параметры фильтра — например, на твердом покрытии вблизи точки повреждения верхний фильтр лучше всего сохраняет высокочастотный звук ударного разряда, в то время как дальше или на мягком грунте или песке подходит нижний фильтр. Полосовая фильтрация является компромиссом между ними.
Примечание: когда четыре набора собранных данных в течение трех последовательных раз ниже 30 мс, рядом с электромагнитным сигналом появляется значок, указывающий на приближение к точке повреждения.
Акустико-магнитное точное определение местоположения требует высоковольтного генератора ударных сигналов, работающего в режиме периодического разряда. Методы подключения включают метод фаза-броня (предпочтительный при повреждении изоляции фаза-земля, так как затухание звука разряда мало), метод фаза-фаза (для простого межфазного повреждения без комбинированного заземления) и метод подключения для простого обрыва.
Выбор области точного определения местоположенияПеред точным определением местоположения необходимо сначала определить траекторию кабеля; если чертежи и данные неполны, следует провести обнаружение траектории и сделать отметки. На основе результатов измерения расстояния и с учетом запаса по кабельной головке и рельефа местности грубо определяется местоположение точки повреждения, как правило, в пределах (значение измерения расстояния ± 50 м). Убедившись, что точка повреждения пробита и цикл разряда высоковольтного импульсного генератора составляет 3–5 секунд, начните точное определение местоположения непосредственно над кабелем в выбранной области.
Этапы точного определения местоположенияПодключите датчик зонда к разъему датчика, а наушники — к разъему для наушников. В выбранной области поместите датчик ровно на землю непосредственно над кабелем, указывая в направлении прокладки кабеля, и выберите режим акустико-магнитной синхронизации. Наблюдайте за формой волны и слушайте в наушниках, чтобы начать точное определение местоположения. Рекомендуемый начальный принцип: низкий порог, большое усиление и высокая громкость. После слышимости звука и наблюдения как звуковой, так и магнитной формы волны перемещайте датчик примерно каждые 1–2 м и контролируйте более 2 циклов разряда в каждой точке. Продолжайте движение вперед, пока звук или форма волны не перестанут слышаться или видеться, а значение разницы во времени изменится с большого на малое, а затем снова на большое; затем вернитесь и повторите определение. При повторном определении увеличьте порог, уменьшите усиление и снизьте громкость, найдите точку, где звук и форма волны максимальны, и точку, где разница во времени минимальна — совпадение этих двух точек является точкой повреждения.
Меры предосторожности и распространенные неисправностиXHDD503C — это прибор для акустико-магнитного точного определения местоположения с трассировкой пути для сетей, траектория кабеля которых неопределенна или не задокументирована. Он разработан для бригад, которым необходимо подтвердить траекторию кабеля, а затем определить местоположение повреждения в рамках одной задачи — старые или плохо документированные сети, смешанные подземные линии и объекты, где чертежи и данные о траектории неполны, поэтому оператору требуется индикация отклонения траектории вместе с акустико-магнитной разницей во времени для приближения к точке.
В1. Что делает XHDD503C?
Это кабельный дефектоискатель, который использует метод акустической и магнитной синхронизации для определения точки повреждения силового кабеля. Электронный пробой генерируется генератором ударного разряда и улавливается и усиливается зондом, а точка точно определяется путем слуховой и визуальной оценки в пределах диапазона грубого измерения, одновременно собирая акустико-магнитную разницу во времени.
В2. Для каких повреждений и кабелей он подходит?
Он подходит для низкоомных, коротких замыканий, обрывов и разрывов силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и подземных проводов из различных материалов, сечений и сред, а также для высокоомных утечек и высокоомных пробоев.
В3. Как работает метод акустической и магнитной синхронизации?
Он основан на традиционном акустическом методе с добавлением обнаружения электромагнитного сигнала. Звук разряда достигает земли и улавливается зондом, в то время как встроенный зонд в реальном времени принимает сигнал магнитного поля. Поскольку магнитное поле распространяется гораздо быстрее звука, расстояние до точки повреждения определяется по разнице во времени между двумя сигналами; точка с наименьшей разницей во времени находится непосредственно над повреждением.
В4. Какую точность и рабочие условия можно ожидать?
Точность акустико-магнитного позиционирования составляет менее 0,1 м, а точность определения траектории — менее 0,5 м. Он работает от 4 × 18650 стандартных литиевых батарей с более чем 8 часами ожидания, при температуре от –25 °C до 65 °C и относительной влажности ≤ 90%, а датчики водонепроницаемы до IP65.
В5. Что следует отметить и что входит в комплект?

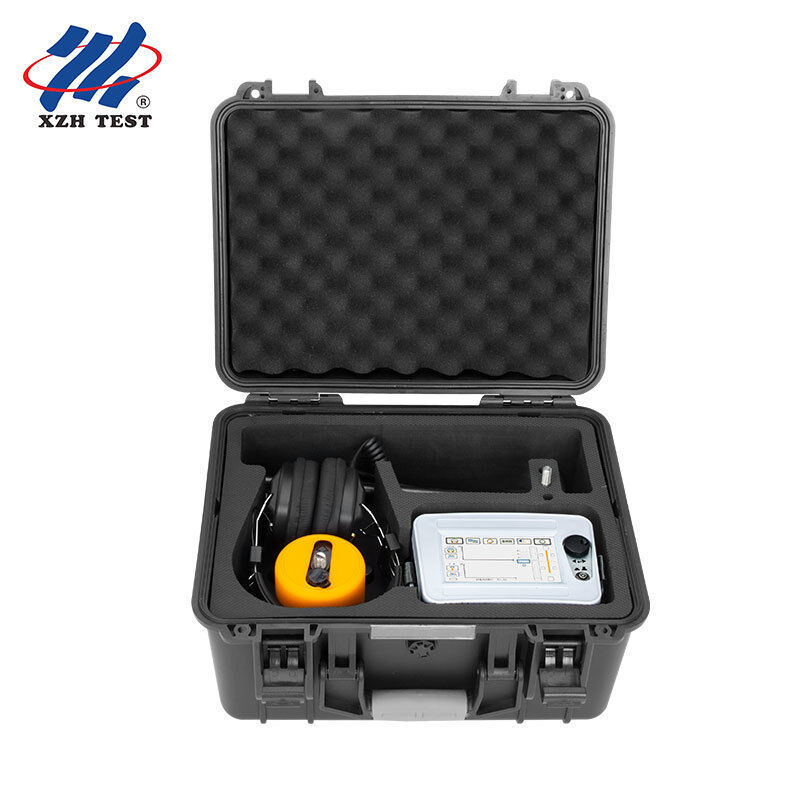

Заряжайте прибор, когда заряд батареи ниже 20% (около 4 часов для полной зарядки); не разбирайте зонд или прибор; протирайте ЖК-дисплей только полусухой безворсовой тканью; и избегайте размещения датчика на корпусе кабеля. Комплект поставки включает кабельный дефектоискатель, наушники, зонд (с удлинителем, головкой зонда и тремя захватами), 7-жильный сигнальный кабель, зарядное устройство и многофункциональный ключ, с годовой бесплатной гарантией и пожизненным обслуживанием и технической поддержкой.
