Локатор повреждений кабеля XHDD503E использует принципы вибрационного датчика и электромагнитной индукции для определения точного места повреждения кабеля. Точка повреждения пробивается с помощью высоковольтного импульсного генератора. Волновые колебания, звуковые и электромагнитные волны, генерируемые пробоем, улавливаются специальным датчиком локатора и усиливаются, обрабатываются, отображаются и выводятся прибором. Затем испытатель определяет точное место повреждения на слух и зрение, выполняя задачу точного определения точки повреждения кабеля "непосредственно над кабелем и в пределах диапазона грубого измерения".
Этот локатор подходит для обнаружения низкоомных, коротких замыканий, обрывов и разрывов силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и подземных проводов из различных материалов, с различными сечениями и в различных средах, а также для обнаружения утечек с высоким сопротивлением и пробоев с высоким сопротивлением.
Ключевые особенности| Наименование | Спецификация |
|---|---|
| Параметры фильтра | Всепропускающий: 100 Гц–1600 Гц; ФНЧ: 100 Гц–300 Гц; ФВЧ: 160 Гц–1600 Гц; полосовой: 200 Гц–600 Гц |
| Регулировка канала | 8 уровней для звука, магнетизма и напряжения |
| Выходной коэффициент усиления | 16 уровней (0–112 дБ) |
| Выходное сопротивление | 350 Ом |
| Точность акустико-магнитного позиционирования | Менее 0,1 м |
| Точность позиционирования по шаговому напряжению | Менее 0,5 м |
| Точность идентификации трассы | Менее 0,5 м |
| Источник питания | 4 × 18650 стандартные литиевые батареи |
| Время ожидания | Более 8 часов |
| Температура окружающей среды | −25 °C до 65 °C; относительная влажность ≤ 90% |
Основанный на традиционном методе акустической локализации, этот метод добавляет обнаружение и применение электромагнитных сигналов. Когда высоковольтный генератор производит импульсный разряд на поврежденном кабеле, звук, генерируемый разрядом в точке повреждения, передается на землю и улавливается высокочувствительным датчиком; после усиления через наушники слышен "щелчок". Встроенный датчик в реальном времени принимает сигнал магнитного поля и, используя принцип, что магнитное поле распространяется намного быстрее звука, определяет расстояние до точки повреждения, обнаруживая разницу во времени между электромагнитным сигналом и звуковым сигналом. Положение датчика перемещается для поиска точки с наименьшей акустико-магнитной разницей во времени, и точное место повреждения находится непосредственно под ней.
Метод чистого звукаМетод чистого звука в основном используется для измерения высокоомных и пробойных повреждений. Высоковольтный источник подает импульсное напряжение на поврежденный кабель, вызывая пробой в точке повреждения, и звук, генерируемый во время разряда, используется для точной локализации повреждения. Акустический вибрационный датчик преобразует акустический сигнал в электрический, который усиливается и фильтруется, и, наконец, восстанавливается в звук через наушники или отображается по интенсивности звука. Место с наибольшей интенсивностью звука является точкой повреждения.
Метод чистого магнетизмаМетод чистого магнетизма позволяет определить трассу кабеля и точное место повреждения. Высоковольтный источник подает импульсное напряжение на поврежденный кабель, индукционная катушка улавливает импульсный сигнал, и отклонение от кабеля определяется по характеристикам импульсного сигнала. Когда характеристики уловленных импульсных сигналов отклоняются, точка определяется как точка повреждения.
Метод напряжения (метод А-образной рамы)Для повреждения заземления в закопанном кабеле используется метод разности потенциалов для поиска точки повреждения. Тестовое напряжение подается между точкой тестирования поврежденного кабеля и землей, образуя концентрическое распределенное электрическое поле с точкой входа вокруг точки входа кабеля. Нет разности потенциалов между точками одинакового радиуса, но есть разность потенциалов между точками разного радиуса (точки A и B). Две точки постепенно приближаются к центральной точке; когда точка повреждения находится точно между точками A и B, разность потенциалов становится нулевой, а если точки перемещаются за точку повреждения, полярность меняется на противоположную — таким образом, точка заземления может быть точно определена путем перемещения вперед и назад.
Интерфейс и настройки работыПрибор управляется с помощью сенсорного экрана или с помощью кнопки регулировки. Интерфейс управления включает область отображения формы волны (форма волны магнитного поля и звуковая форма волны) и область регулировки параметров.
Звуковой канал фильтра имеет заводскую полосу пропускания 100 Гц–1600 Гц. Соответствующие параметры фильтра могут быть выбраны для различных участков — например, на твердом покрытии вблизи точки повреждения ФВЧ лучше всего сохраняет высокочастотный звук импульсного разряда, в то время как дальше или на мягком грунте или песке подходит ФНЧ. Полосовая фильтрация является компромиссом между ними.
Краткое руководство по эксплуатации Работа с высоковольтным импульсным генераторомЛокатор используется совместно с высоковольтным импульсным генератором, работающим в режиме периодического разряда. Методы подключения включают метод фаза-броня (предпочтительный при повреждении изоляции фаза-земля, так как затухание звука разряда мало), метод фаза-фаза (для простого межфазного повреждения без комбинированного заземления) и метод подключения для простого обрыва.
Выбор области локализацииПеред локализацией необходимо сначала определить трассу кабеля; если чертежи и данные неполные, следует провести обнаружение трассы и сделать отметки. На основе результатов измерения расстояния и с учетом запаса по кабельной головке и рельефа местности грубо определяется место повреждения, как правило, в пределах (значение измерения расстояния ± 50 м). Локализация начинается после проникновения в точку повреждения.
Этапы локализацииПримечание: метод А-образной рамы может использоваться только тогда, когда проводник подключен к земле (мертво заземлен).
XHDD503E — это локатор повреждений для финального, точного этапа после того, как повреждение было грубо локализовано. Он создан для команд, которые используют его в сочетании с высоковольтным импульсным генератором и должны точно определить место повреждения на твердых поверхностях, в условиях высокого уровня окружающего шума — под бетоном и асфальтом, вдоль оживленных улиц, а также при повреждениях с высоким сопротивлением или пробоях — где обычный акустический метод прослушивания легко теряется в шуме.
В1. Что делает XHDD503E?
Это локатор повреждений кабеля, который использует вибрационный датчик и электромагнитную индукцию для определения точного места повреждения кабеля. Работая с высоковольтным импульсным генератором, он улавливает вибрации, звуковые и электромагнитные волны, создаваемые пробоем в точке повреждения, и позволяет оператору точно определить точку на слух и зрение, непосредственно над кабелем и в пределах диапазона грубого измерения.
В2. Для каких повреждений и кабелей он подходит?
Он подходит для низкоомных, коротких замыканий, обрывов и разрывов силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и подземных проводов из различных материалов, с различными сечениями и в различных средах, а также для обнаружения утечек с высоким сопротивлением и пробоев с высоким сопротивлением. Метод А-образной рамы (шаговое напряжение) может использоваться только тогда, когда проводник мертво заземлен.
В3. Какие методы локализации он предоставляет?
Он предоставляет четыре: акустико-магнитная синхронизация, чисто акустический, чисто магнитный и метод напряжения (А-образная рама / шаговое напряжение). Акустико-магнитная синхронизация добавляет обнаружение электромагнитного сигнала к традиционному акустическому методу и определяет расстояние по разнице во времени между электромагнитным и звуковым сигналами.
В4. Какую точность и условия работы можно ожидать?
Точность акустико-магнитного позиционирования составляет менее 0,1 м, точность позиционирования по шаговому напряжению — менее 0,5 м, а точность идентификации трассы — менее 0,5 м. Он работает от 4 × 18650 литиевых батарей с более чем 8 часами ожидания, при температуре от −25 °C до 65 °C и относительной влажности ≤ 90%, а датчики водонепроницаемы до IP65.
В5. Что следует отметить и что входит в комплект?

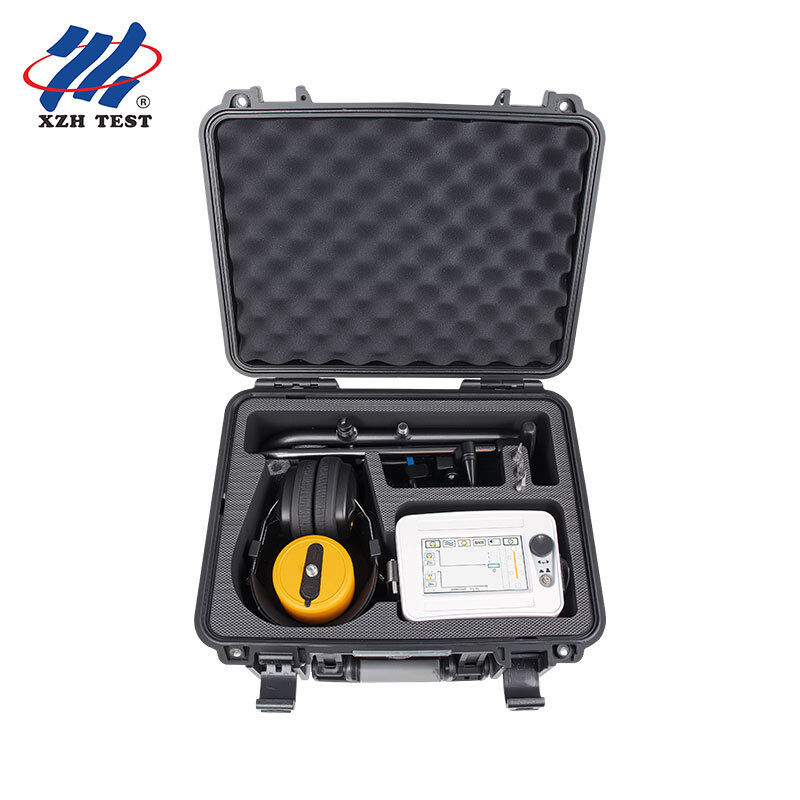

Заряжайте прибор, когда заряд батареи ниже 20% (около 4 часов для полной зарядки); не разбирайте датчик или прибор; протирайте ЖК-дисплей только полусухой безворсовой тканью; и избегайте размещения датчика на корпусе кабеля. Комплект поставки включает локатор повреждений кабеля, наушники, датчик (с соединительным стержнем, головкой датчика и тремя захватами), 7-жильный сигнальный кабель, зарядное устройство, А-образную раму (с кабелем А-образной рамы), 2 заземляющих штыря и многофункциональный ключ, с гарантией один год бесплатного обслуживания и пожизненным техническим обслуживанием и поддержкой.
