Локатор неисправностей кабеля
>

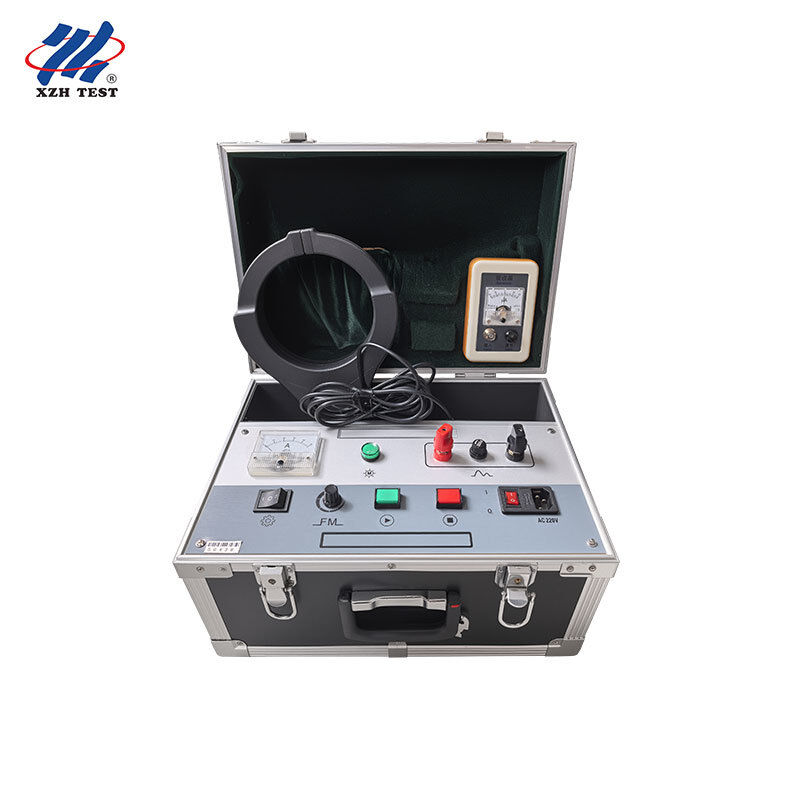

Идентификатор кабеля | Высокомощный прибор для идентификации кабелей переменного тока с регулируемой частотой сигнала | XHSB505

Идентификатор кабеля | Высокомощный прибор для идентификации кабелей переменного тока с регулируемой частотой сигнала | XHSB505

Детали продукта:
Место происхождения: Сиань, Шэньси, Китай
Фирменное наименование: XZH TEST ISO/CE
Сертификация: CE/ISO
Номер модели: XHSB505
Подробная информация
Место происхождения:
Сиань, Шэньси, Китай
Фирменное наименование:
XZH TEST ISO/CE
Сертификация:
CE/ISO
Номер модели:
XHSB505
Выделить:

High Light

Выделить:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Количество мин заказа:
1 единица
Цена:
Подлежит обсуждению
Упаковывая детали:
Деревянная упаковка
Время доставки:
5-8 рабочих дней
Условия оплаты:
Т/Т
Поставка способности:
3000единиц/год
Характер продукции
Обзор продукции

Идентификатор кабеля XHSB505 разработан для строительства высоковольтных кабелей.персонал по установке и техническому обслуживанию, которому срочно необходимо практическое решение для выявления конкретного кабеля среди многих кабелей на местеРуководствуясь теорией электромагнитного поля и применяя передовые технологии наряду с современными электронными и инструментальными методами, он обеспечивает быструю и точную идентификацию кабелей.

Ключевые особенности
  • Точная, безошибочная идентификация
  • Большая идентификационная застежка, подходящая для широкого спектра кабелей
  • Очень простая операция
  • Ясное и интуитивно понятное указание
  • Переносные и аккуратные основные и вспомогательные части
  • Регулируемая чувствительность приемника
  • Регулируемая частота сигнала
Рабочий принцип

Входной подача AC 220 V преобразуется с помощью электронной технологии в высокомощный специальный сигнал, необходимый для идентификации.Этот сигнал наносится на кабель, который должен быть идентифицирован через соединительную линиюОсновываясь на принципе электромагнитной индукции, сигнал, соответствующий передаваемому сигналу, индуцируется вдоль кабеля.для испытания всех присутствующих кабелей используется высокочувствительный приемник в сочетании с ручным приемником., а целевой кабель (кабель, передающий подаваемый сигнал) можно точно найти по указанию на портативном приемнике.

Технические параметры
Положение Спецификация
Способ идентификации Определяется направлением вращения указателя счетчика
Открытие зажима Φ125 мм
Сила 1.5 кВА (с перерывом, мгновенно)
Частота передачи сигнала Min 0,4 Hz, Max 1 Hz (регулируемый диапазон)
Руководство по эксплуатации
  1. Отсоедините броня на обоих концах кабеля от земли. Застегните красный зажим выходной линии на ядро кабеля для испытания (хорошая фаза или фаза с более высокой изоляцией);закрепите черный зажим выходной линии на точку заземления или заземляющий столб; соедините соответствующее ядро кабеля с заземляющей точкой или заземляющим столбом в дальнем конце.
  2. Включите переключатель питания и выберите выходную передачу: "I" - низкая передача, подходящая для коротких кабелей; "II" - высокая передача, подходящая для длинных кабелей.
  3. После подтверждения состояния кабеля на месте и правильной проводки нажмите кнопку "Пуск".
  4. Подключить приемник идентификатора к зажиму приемника.
  5. Обратите внимание на направление стрелки прицепа приемника, она указывает направление потока тока (положительное направление); в противном случае указатель счетчика колеблется в противоположном направлении.
  6. Застегните приемную застежку на испытываемый кабель.
  7. Настроить чувствительность приемника на подходящее положение.
  8. Ручной приемник теперь показывает сигнал зажигания.

После того, как передатчик и приемник работают нормально, напряжение, индуцированное в испытательном зажиме, отображается на портативном приемнике, а направление вращения указателя является направлением сигнала.Когда ручка регулировки не перемещается, а красная стрелка на стороне испытательного зажима указывает в том же направлении, что и кабель., кабель, у которого указатель приемника отклоняется направо с наибольшим колебанием, является целевым кабелем; все остальные кабели показывают только обратный сигнал,с указателем, отклоняющимся влево и меньшим качелем.

Предупреждения
  • Во время испытаний не устанавливайте чувствительность приемника слишком высокой; подходящим является колебание показателя измерителя примерно на 20−80%.
  • Зажигалка рабочего источника питания идентификатора не должна быть слишком большой ∙ не должна превышать 6 А.
  • После определения целевого кабеля, он должен быть пробит перед строительством, чтобы обеспечить безопасность.
  • Когда приемник зажимается на кабель для испытания, убедитесь, что челюсти зажима хорошо соприкасаются. пыль на челюстях, пробелы в контакте или свободный контакт повлияют на прием сигнала.
  • Если указатель на приемнике на месте не видно качается, проверьте, хорошо ли соединено застежка приемника.
  • Строго запрещено использовать один проводок для проведения испытания на инструменте короткого замыкания; для испытания используется стандартный испытательный резистор.
  • При выявлении кабеля с низким сопротивлением на короткие расстояния, который разрывает предохранитель, подключают испытательный сопротивление в серии на конце передачи сигнала прибора.
Для кого?

XHSB505 - этоИнструмент идентификации кабеля высокой мощности, работающий на электросети(1,5 кВА выхода, Φ125 мм зажима, регулируемая частота сигнала 0,4−1 Гц).Он предназначен для команд, которые идентифицируют кабели на месте от сетевого питания и нуждаются в регулируемой частоте сигнала и низкой/высокой выходной передачи, чтобы соответствовать как коротким, так и длинным кабелям..

  • Строительные, монтажные и технические работники высоковольтных кабелей, которые должны точно подтвердить, на каком кабеле они работают, прежде чем разрезать или соединить.
  • полевые команды коммунальных служб и сетей, работающие в кабельных траншеях и каналах, где многие кабели одной спецификации проходят вместе.
  • полевые инженеры, которые могут подключаться к локальному источнику питания переменного тока 220 В и нуждаются в выходе высокой мощности (1,5 кВА) для сложных или более длительных проходов кабеля.
  • Операторы, которым необходимо настроить скорость передачи сигнала (0,4−1 Гц) в соответствии с конкретными условиями на участке и выбрать низкую передачу "I" для коротких кабелей или высокую передачу "II" для длинных кабелей.
  • Электротехники, обладающие общими знаниями об использовании электрического оборудования и инструментов, как требуется в руководстве.
Послепродажное обслуживание

Прибор поставляется с годовой бесплатной гарантией на проблемы с качеством с даты покупки, а также пожизненный ремонт и техническое обслуживание.Если вы обнаружите, что прибор не работает нормально или произошел сбой, пожалуйста, свяжитесь с нами, чтобы мы могли организовать наиболее удобное и эффективное решение для вас.

Частые вопросы

Q1. Как XHSB505 идентифицирует целевой кабель?
Идентификация основана на направлении вращения указателя счетчика.Когда ручка регулировки не перемещается, а красная стрелка на стороне испытательного зажима указывает в том же направлении, что и кабель., кабель, у которого указатель приемника отклоняется направо с наибольшим колебанием, является целевым кабелем; все остальные кабели показывают только обратный сигнал,с указателем, отклоняющимся влево и меньшим качелем.

Вопрос 2: Для чего используется регулируемая частота сигнала?
Идентификатор нового поколения добавляет функцию регулировки частоты. Кнопка регулировки частоты изменяет скорость передачи сигнала с регулируемым диапазоном от минимума 0.от 4 Гц до не более 1 Гц, чтобы сигнал мог соответствовать условиям на месте.

Q3. Какие "I" и "II" выходной передачи?
Выходной выборный переключатель имеет две передачи: "I" - низкая передача, подходящая для коротких кабелей, и "II" - высокая передача, подходящая для длинных кабелей.

Q4. Как должна устанавливаться чувствительность приемника?
Используйте потенциометр на нижней стороне ручного приемника для регулирования чувствительности, чтобы показатель счетчика колебался примерно 20 ∼ 80%. Не устанавливайте его слишком чувствительным, чтобы избежать удара по счетчику.Если подвижка указателя не очевидна, проверьте, что зажим приемника в хорошем контакте.

В. Какие меры предосторожности необходимо соблюдать, и что в них включается?
После выявления кабеля, проверьте его до постройки для обеспечения безопасности; убедитесь в хорошем контакте с челюстью зажима; никогда не проверяйте короткое замыкание одним проводом. Используйте стандартный испытательный резистор.если выявление кабеля с низким сопротивлением на короткие расстояния разрывает предохранитель, подключить тестовый резистор в серии к концу передачи сигнала, и предохранитель питания не должен превышать 6 А. Комплект включает главный блок, приемник, кабель питания, красную выходной линию, черную выходной линию,зажим приемника (испытания), испытательный резистор, три 6A предохранителя и три 20A предохранителя, с годовой бесплатной гарантией и пожизненным обслуживанием.
