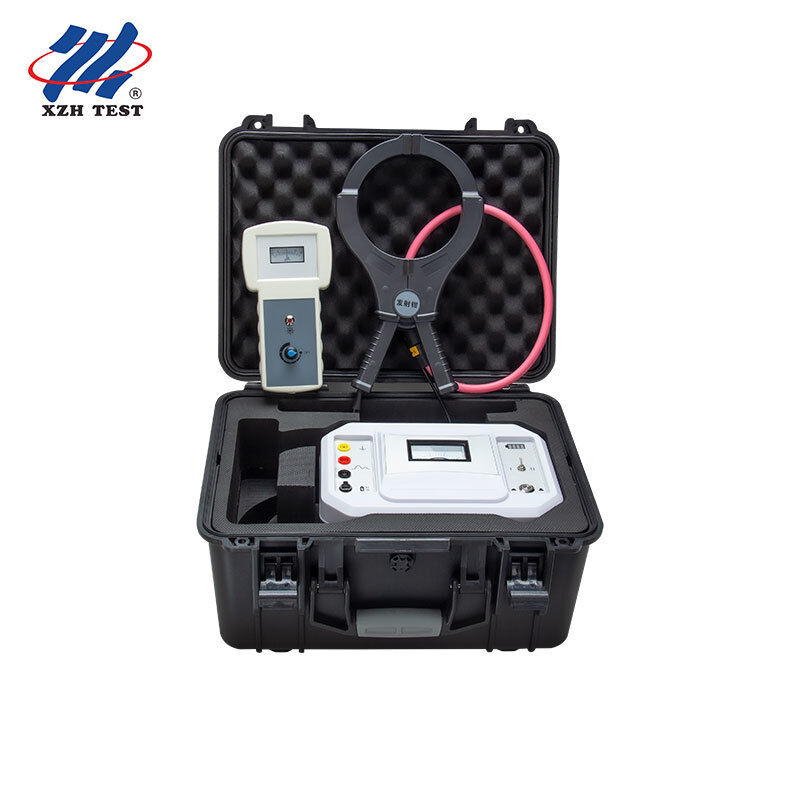

XHSB505B Идентификатор кабеля
Точное и достоверное удостоверение личности.
Большая идентификационная челюсть, подходящая для различных кабелей (передающая зажимка Φ125 мм, принимающая зажимка Φ200 мм).
Чрезвычайно простая операция и четкое, интуитивно понятное указание.
Главный блок и аксессуары портативные и аккуратные, небольшие и легкие.
Сила сигнала приемника регулируется.
Можно проверить как живые, так и отключенные кабели.
Рекомендуемые пользователи и приложения
Этот инструмент предназначен для идентификации кабелей ∙ устанавливает, какой из многих кабелей является целью ∙ как для кабелей, работающих, так и для кабелей, не работающих.
1- бригады по осмотру кабельных траншей и расчёту кабелей
Для подтверждения принадлежности и идентичности каждого кабеля в плотных траншеях, содержащих много кабелей одной и той же спецификации, используя интуитивное суждение направления колебания иглы счетчика.
2. Работающие в режиме реального времени и обслуживающие кабели
Для определения питающегося кабеля методом сцепления не требуется никакой работы на испытываемом кабеле и не требуется отключения (оба конца оболочки должны быть хорошо заземлены).
3- перемещение кабелей, переподключение и соединение экипажей
Для подтверждения целевого кабеля методом прямого подключения на отключенных кабелях перед перемещением или повторным подключением,и для работы с обязательным испытанием на пик перед строительством после определения.
Рабочий принцип Определение живых кабелей (метод сцепления)
Передатчик генерирует специальный импульсный сигнал, который наносится через выделенный передатчик в одну точку кабеля, который должен быть определен.Согласно принципу электромагнитной индукции, вдоль кабеля производится индуцированный сигнал в соответствии с передаваемым сигналом; на месте для обнаружения всех кабелей используются высокочувствительный приемник и ручной приемник,и в соответствии с указанием приемника кабель, перевозящий подаваемый сигнал (кабель, подлежащий идентификации), может быть точно найден.
Определение отключенного кабеля (метод прямого подключения)
Передатчик генерирует специальный импульсный сигнал, который наносится через соединительную линию на кабель, который должен быть идентифицирован.вдоль кабеля производится индуцированный сигнал в соответствии с передаваемым сигналом; на месте для обнаружения всех кабелей используются высокочувствительный приемник и портативный приемник,и из показания счетчика кабель, несущий подаваемый сигнал (кабель, отключенный от энергии, должен быть определен) может быть точно найден.
Дизайн прибора
Прибор состоит из передатчика, передатчика, приемника и ручного приемника.
Панель передатчика: терминал заземления (безопасное заземление оборудования); положительный выход (подключенный к красной выходной линии); отрицательный выход (подключен к черной выходной линии);зарядка (порт зарядки DC12V), подключить зарядное устройство 12В для зарядки); переключатель питания; переключатель передач ("I" для идентификации кабеля без питания, "II" для идентификации кабеля с питанием);индикатор аккумулятора (уровень аккумулятора в режиме реального времени при работе встроенной батареи); амперметр (минуточный средний выходный ток).
Ручной приемник: кнопка регулировки регулирует мощность принимаемого сигнала (в сторону увеличения по часовой стрелке, в сторону уменьшения по часовой стрелке; он также имеет функцию переключателя);соединитель BNC на нижней стороне соединяет приемную скобку.
Технические параметры
| Положение |
Спецификация |
| Способ идентификации |
Судится по направлению вращения иглы измерителя |
| Открытие челюсти |
Передающая зажимка: Φ125 мм; приемная зажимка: Φ200 мм |
| Выходное напряжение |
Подшипник I (метод прямого соединения): 150 В; подшипник II (метод сцепления): 250 В |
| Диапазон испытаний |
Метод прямого подключения: 0Ω ≈ 1kΩ; метод сцепления: 0Ω ≈ 50Ω |
| Импульсный ток |
010A |
| Период импульса |
20,75 шт. на цикл |
| Электрическое питание |
Передатчик: литийная батарея 12ВД; ручной приемник: батареи размера 5 (АА) |
Руководство по эксплуатации Идентификация живых кабелей ∙ метод сцепления
На испытуемом кабеле не требуется никакой операции просто застегните передающий зажим на кабель.
Оба конца кабельной оболочки должны быть хорошо заземлены, иначе ток сцепления уменьшается по мере увеличения сопротивления заземлению.
Если оба конца оболочки не заземлены или оболочка сломана посередине, метод сцепления не может быть использован.
При зажимании стрелка на передающем зажиме должна указывать на дальний конец кабеля.
Приемная и передающая зажимы должны находиться на расстоянии не менее 2 м друг от друга.
1.Подключите выход передатчика к передатчику и закрепите его на подходящее положение кабеля с стрелкой, указывающей на дальний конец кабеля.
2.Включите переключатель питания передатчика и выберите передачу "II"; свет питания мигает три раза, и игла амперметра трехразовые колебания на той же частоте, выпуская импульсный сигнал циклически.
3.Присоедините приемную застежку к приемнику и застегните ее к испытываемому кабелю.
4.Обратите внимание, что стрелка с приемным зажимом указывает на дальний конец кабеля, в противном случае игла раскачивается в обратном направлении.
5.Поворачивайте регулирующую кнопку приемника по часовой стрелке; когда слышится "бип" и включится индикаторный свет, приемник включается.только кабель, несущий сигнал, затем получает сигнал, чей частота вращения соответствует частоте переключения выхода передатчика, с звуком "бип-бип-бип".
6.Если целевой кабель не может быть идентифицирован методом сцепления, рекомендуется использовать метод прямого соединения.
Идентификация отключенного кабеля с помощью метода прямого подключения
Способ проводки 1: соедините красный испытательный проводник с ядром кабеля (достаточно одной фазы) и черный испытательный проводник с заземлением;подключить дальний конец этой фазы к земле (слой защиты кабеля и броня не заземлены).
Метод проводки 2: соедините красный испытательный проводник с ядром кабеля (достаточно одной фазы); соедините черный испытательный проводник с медным экраном или защитой кабеля;соедините дальний конец этой фазы с медным экраном или кабельной броней; и проверять состояние заземления медного экрана или бронирования.так что методы 1 и 2 дают наиболее идеальные результаты.
Если сопротивление заземляющей петли слишком велико или ненадежно, передаваемый сигнал может не загрузиться или может отмениться, и результат будет плохим;регулировать проводку и использовать метод 1 или метод 2.
1.Включите переключатель питания передатчика и установите переключатель передач на "I"; свет питания мигает три раза, и игла ампермера колеблется три раза на той же частоте,циклический выход импульсного сигнала.
2.Присоедините приемник к приемной застежке и застегните ее к испытываемому кабелю.
3.Обратите внимание на направление стрелки приемного зажима (стрелка указывает на дальний конец), иначе игла раскачивается в противоположном направлении.
4.Поворачивайте регулирующую кнопку приемника по часовой стрелке; когда слышится "бип" и включится индикаторный свет, приемник включается.только кабель, несущий сигнал, получает три непрерывных характеристических сигнала в одном направлении., с частотой колебания, соответствующей передатчику и звуком "бип-бип-бип".
Предупреждения
После определения кабеля, подлежащего испытанию, перед строительством должен быть проведен тест на шины, чтобы обеспечить безопасность!
Во время испытаний интенсивность принимаемого сигнала приемника должна быть соответствующим образом регулирована, ни слишком большая, ни слишком маленькая, и должна быть установлена на начальном конце перед испытанием.не должно регулироваться во время испытания;.
Когда приемная застежка прикреплена к испытываемому кабелю, убедитесь, что челюсти хорошо соприкасаются; пыль, пробелы или свободное приспособление повлияют на прием сигнала.
Если на месте не видно колебание иглы, проверьте, хорошо ли соприкасается приемная застежка.
При определении питающегося кабеля, если помехи настолько сильны, что приемная застежка становится магнитно насыщенной и не может принимать сигнал,вместо этого рекомендуется использовать метод без энергии..
Прибор может быть напрямую короткосвязан для испытаний.
Если частота колебания иглы приемника не соответствует частоте колебания передатчика или амплитуда колебания слишком мала,сигнал слишком слабый поворачивайте ручку регулировки по часовой стрелке, чтобы увеличить мощность полученного сигнала.
Если игла приемника колеблется нерегулярно или вообще не колеблется, то помехи слишком сильны или испытываемый кабель не является целевым кабелем.
Инструмент может использоваться как в помещении, так и на открытом воздухе, но должен избегать дождя, коррозионных газов, тяжелой пыли и высокотемпературных мест.Оператор должен иметь общие знания электрического оборудования или приборовЭто высокоточный инструмент и должен быть защищен от сильных вибраций; ремонт, уход и регулировка должны быть профессиональными.Заряжайте и поддерживайте передатчик раз в 2 месяца, чтобы предотвратить повреждение батареи.
常问问题
Q1. Какую проблему решает идентификатор кабеля XHSB505B?
Он решает на месте проблему "какой кабель мы ищем" во время прокладки кабеля, перемещения,обслуживание и устранение неисправностей, особенно в кабельных траншеях, где много кабелей одной спецификации проложены вместе, помогая избежать ошибочного перепилывания или повторного подключения неправильного кабеля..
Вопрос 2: Как оценивается результат идентификации?
По направлению колебания иглы измерителя: только кабель, несущий примененный сигнал, получает в одном направлении непрерывные три характерных сигнала, частота колебания соответствует передатчику,стрелка приемного (и передающего) зажима должна указывать на дальний конец кабеля, в противном случае игла раскачивается в обратном направлении.
Q3. Каковы основные технические параметры?
Идентификация по направлению вращения иглы счетчика; передающая челюсть зажима Φ125 мм и принимающая челюсть зажима Φ200 мм; выходное напряжение 150 В (передача I) и 250 В (передача II);диапазон испытаний 0Ω1kΩ (прямое соединение) и 0Ω50Ω (сцепление); импульсный ток 010A; импульсный период 2,75s на цикл; питание 12VDC литийной батареи (передатчик) и батареи размера 5 (AA) (ручной приемник).
Q4. Что следует отметить при определении кабеля с способом сцепления?
На испытываемом кабеле не требуется никакой работы; оба конца оболочки должны быть хорошо заземлены (в противном случае ток сцепления падает по мере увеличения сопротивления заземлению),и если концы оболочки не заземлены или оболочка сломана посередине, метод сцепления нельзя использовать.При зажимании стрелка зажима должна указывать на дальний конец кабеля, а приемный и передающий зажимы должны находиться на расстоянии не менее 2 м друг от друга.
Вопрос 5: Что входит в пакет?
Пакет включает 1 передатчик, 1 приемник, 1 зарядное устройство, 1 красный выходный кабель, 1 черный выходный кабель, 1 передатчик, 1 приемник и 2 батареи размера 5 (AA).Проблемы качества исправляются бесплатно., а ремонт и техническое обслуживание предоставляются пожизненно.
