XHSB505B Идентификатор кабеля — Локатор повреждений кабеля
Точная и надежная идентификация.
Большая зажимная головка, подходящая для различных кабелей.
Чрезвычайно простое управление.
Четкая и интуитивно понятная индикация.
Основной блок и аксессуары портативны и аккуратны.
Сила принимаемого сигнала приемника регулируется.
Можно тестировать как под напряжением, так и обесточенные кабели.
Маленький и портативный, легкий.
Принцип работы Обнаружение обесточенного кабеля
Передатчик генерирует специальный импульсный сигнал, который через соединительную линию подается на идентифицируемый кабель. По принципу электромагнитной индукции вдоль кабеля возникает индуцированный сигнал, соответствующий переданному сигналу. На месте используется высокочувствительный приемный зажим вместе с портативным приемником для обнаружения всех кабелей, и по показаниям измерительного прибора приемника можно точно найти кабель, по которому проходит приложенный сигнал (то есть обесточенный кабель, подлежащий идентификации).
Обнаружение кабеля под напряжением
Передатчик генерирует специальный импульсный сигнал, который через специальный передающий зажим подается в одной точке идентифицируемого кабеля под напряжением. По принципу электромагнитной индукции вдоль кабеля возникает индуцированный сигнал, соответствующий переданному сигналу; на месте используется высокочувствительный приемный зажим и портативный приемник для обнаружения всех кабелей, и по показаниям приемника можно точно найти кабель, по которому проходит приложенный сигнал (то есть идентифицируемый кабель под напряжением).
Рекомендуемые пользователи и области применения
Этот прибор предназначен для идентификации кабелей — то есть для определения, какой из множества кабелей является целевым — а не для поиска неисправностей. Он работает как с кабелями под напряжением, так и с обесточенными кабелями и особенно подходит для:
1. Бригады по строительству и монтажу кабелей
Для быстрого определения «какой кабель нам нужен» при прокладке, перемещении, техническом обслуживании и устранении неисправностей, используя метод прямого подключения или метод связи.
2. Бригады, работающие в кабельных траншеях и туннелях
Для идентификации целевого кабеля среди множества кабелей одинаковой спецификации, проложенных в плотных траншеях и длинных туннелях, где направление отклонения стрелки прибора дает интуитивно понятное и надежное суждение.
3. Бригады по техническому обслуживанию и устранению неисправностей кабелей
Для идентификации кабелей перед обязательным предварительным испытанием перед строительством и для идентификации кабеля под напряжением без выполнения каких-либо операций с тестируемым кабелем (метод связи).
Технические параметры
| Наименование |
Спецификация |
| Метод идентификации |
Определяется по направлению отклонения стрелки прибора |
| Раскрытие зажима |
Передающий зажим: Φ125 мм; приемный зажим: Φ200 мм |
| Выходное напряжение |
Режим I (метод прямого подключения): 150 В; Режим II (метод связи): 250 В |
| Диапазон тестирования |
Метод прямого подключения: 0 Ω–1 кОм; метод связи: 0 Ω–50 Ом |
| Импульсный ток |
0–10 А |
| Период импульса |
2,75 с на цикл |
| Источник питания |
Передатчик: литиевая батарея 12 В постоянного тока; портативный приемник: батареи размера 5 (AA) |
Схема прибора

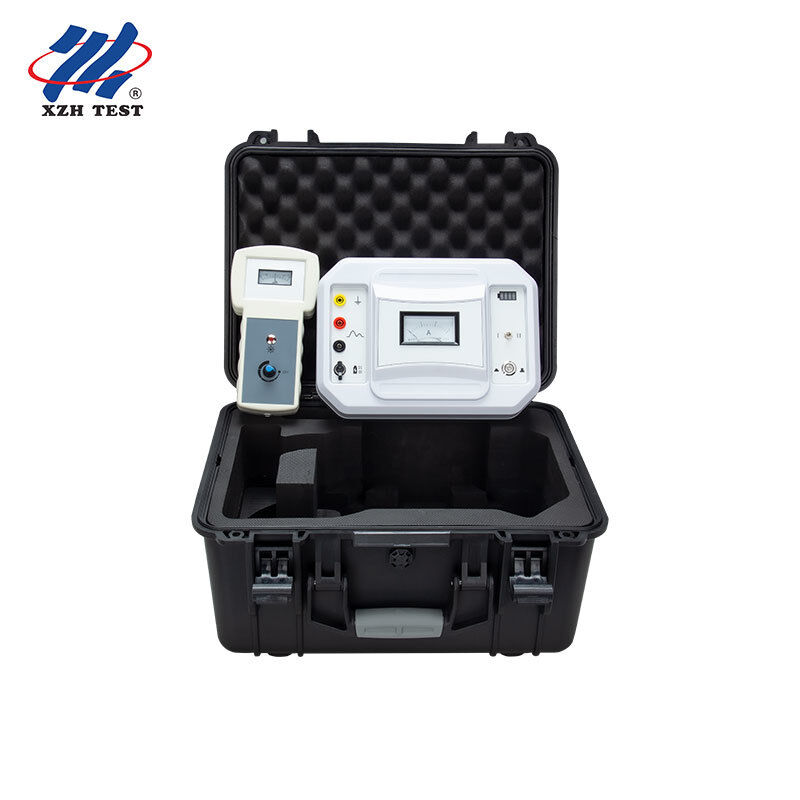

Прибор состоит из передатчика, передающего зажима, приемного зажима и портативного приемника.
Панель передатчика — клемма заземления: клемма безопасного заземления оборудования; положительный выход: положительный выход передатчика, подключенный к красному выходному проводу; отрицательный выход: отрицательный выход передатчика, подключенный к черному выходному проводу; зарядка: порт зарядки DC12V, подключите зарядное устройство 12 В для начала зарядки; выключатель питания: включает/выключает рабочее питание; переключатель режимов: «I» для идентификации обесточенного кабеля и «II» для идентификации кабеля под напряжением; индикатор батареи: показывает уровень заряда батареи в реальном времени при работе встроенной батареи; амперметр: отображает мгновенное среднее значение выходного тока.
Портативный приемник — ручка регулировки регулирует силу принимаемого сигнала (по часовой стрелке для увеличения, против часовой стрелки для уменьшения; также имеет функцию переключения). Разъем BNC на нижней стороне используется для подключения приемного зажима для приема сигнала.
Руководство по эксплуатации Идентификация обесточенного кабеля — метод прямого подключения
Способ подключения 1: подключите красный измерительный провод передатчика к жиле кабеля (достаточно одной фазы), а черный измерительный провод — к земле; подключите дальний конец этой фазы к земле (экран и броня кабеля не заземлены).
Способ подключения 2: подключите красный измерительный провод к жиле кабеля (достаточно одной фазы); подключите черный измерительный провод к медной оплетке или броне кабеля; подключите дальний конец этой фазы к медной оплетке или броне кабеля; и проверьте состояние заземления медной оплетки или брони. На идентификацию кабеля влияет состояние заземления системы заземления и целостность экрана или брони кабеля, поэтому методы 1 и 2 дают наиболее идеальные результаты.
Если сопротивление контура заземления системы заземления слишком велико или ненадежно, переданный сигнал может не загрузиться или может быть погашен, и результат идентификации будет плохим; в этом случае отрегулируйте проводку и используйте метод 1 или 2.
Этапы работы
1.Включите выключатель питания передатчика и установите переключатель режимов в положение «I»; индикатор питания мигнет три раза, и стрелка амперметра также качнется три раза с той же частотой, циклически выдавая импульсный сигнал.
2.Подключите приемник к приемному зажиму и зажмите приемный зажим на тестируемом кабеле.
3.Обратите внимание на направление стрелки приемного зажима (стрелка указывает на дальний конец), иначе стрелка отклонится в противоположном направлении.
4.Поверните ручку регулировки приемника по часовой стрелке; когда раздается «бип» и загорается индикатор, приемник включен. Затем установите силу принимаемого сигнала на подходящий уровень. В это время только кабель, по которому проходит сигнал, получает непрерывные три характерных сигнала в одном направлении; частота отклонения сигнала совпадает с частотой передатчика и издается звук «бип-бип-бип».
Идентификация кабеля под напряжением — метод связи
С тестируемым кабелем не требуется никаких действий — просто зажмите передающий зажим на кабеле.
Оба конца оболочки кабеля должны быть хорошо заземлены, иначе ток связи уменьшается с увеличением сопротивления заземления.
Если оба конца оболочки не заземлены или оболочка оборвана посередине, метод связи использовать нельзя.
При зажиме передающего зажима на кабель стрелка на зажиме должна указывать на дальний конец кабеля.
Приемный зажим и передающий зажим должны находиться на расстоянии не менее 2 м друг от друга.
Этапы работы
1.Подключите выход передатчика к передающему зажиму и зажмите его в подходящем месте кабеля под напряжением, который необходимо идентифицировать, стрелкой зажима, указывающей на дальний конец кабеля.
2.Включите выключатель питания передатчика и выберите режим «II»; индикатор питания мигнет три раза, и стрелка амперметра качнется три раза с той же частотой, циклически выдавая импульсный сигнал.
3.Подключите приемный зажим к приемнику и зажмите его на тестируемом кабеле.
4.Обратите внимание, что стрелка приемного зажима указывает на дальний конец кабеля, иначе стрелка отклонится в противоположном направлении.
5.Поверните ручку регулировки приемника по часовой стрелке; когда раздается «бип» и загорается индикатор, приемник включен. Установите силу принимаемого сигнала на подходящий уровень; только кабель, по которому проходит сигнал, затем получает сигнал, частота отклонения которого совпадает с частотой переключения выходного сигнала передатчика, и издается звук «бип-бип-бип».
6.Если целевой кабель не удается идентифицировать методом связи, рекомендуется использовать метод прямого подключения.
Меры предосторожности
Во время тестирования сила принимаемого сигнала приемника должна быть отрегулирована соответствующим образом — ни слишком большая, ни слишком маленькая.
После идентификации тестируемого кабеля перед строительством необходимо провести испытание на прокол для обеспечения безопасности!
При зажиме приемного зажима на тестируемый кабель убедитесь, что зажимы хорошо контактируют; пыль на зажимах, зазоры в контакте или неплотное прилегание повлияют на прием сигнала.
Если отклонение стрелки на месте неочевидно, проверьте, хорошо ли контактирует приемный зажим.
При идентификации кабеля под напряжением, если помехи настолько сильны, что приемный зажим насыщается магнитным полем и не может принимать сигнал, рекомендуется вместо этого использовать метод обесточивания.
Прибор можно напрямую закорачивать для тестирования.
Когда частота отклонения стрелки приемника не совпадает с частотой передатчика или амплитуда отклонения слишком мала, принимаемый сигнал слишком слаб — поверните ручку регулировки по часовой стрелке, чтобы увеличить силу принимаемого сигнала.
Когда стрелка приемника отклоняется нерегулярно или вообще не отклоняется, сигнал помех слишком силен, или тестируемый кабель не является целевым кабелем.
Внимательно прочитайте руководство и соблюдайте соответствующие меры предосторожности. Прибор можно использовать в помещении и на улице, но следует избегать дождя, агрессивных газов, сильной пыли и мест с высокой температурой. Оператор должен иметь общие знания об электрооборудовании или приборах. Это высокоточный прибор, и его следует беречь от сильных вибраций. Ремонт, уход и регулировка должны выполняться специалистами. Заряжайте и обслуживайте передатчик каждые 2 месяца, чтобы предотвратить повреждение батареи. Сила принимаемого сигнала приемника должна быть отрегулирована у начального конца перед тестированием (ни слишком большая, ни слишком маленькая) и не должна регулироваться во время теста.
Часто задаваемые вопросы
В1. Для чего используется идентификатор кабеля XHSB505B?
Он определяет, какой кабель является целевым среди множества кабелей при прокладке, перемещении, техническом обслуживании и устранении неисправностей силовых кабелей — особенно в кабельных траншеях с множеством кабелей одинаковой спецификации. Он может идентифицировать как кабели под напряжением, так и обесточенные кабели.
В2. В чем разница между методом прямого подключения и методом связи?
Метод прямого подключения предназначен для обесточенных кабелей: выход передатчика подключается к жиле кабеля (или к медной оплетке/броне), с диапазоном тестирования 0 Ω–1 кОм и режимом I (150 В). Метод связи предназначен для кабелей под напряжением: передающий зажим зажимается на кабеле без каких-либо манипуляций с кабелем, с диапазоном тестирования 0 Ω–50 Ом и режимом II (250 В); оба конца оболочки должны быть хорошо заземлены.
В3. Как определяется результат идентификации?
По направлению отклонения стрелки прибора: только кабель, по которому проходит сигнал, получает непрерывные три характерных сигнала в одном направлении, частота отклонения совпадает с частотой передатчика, и издается звук «бип-бип-бип». Стрелка приемного зажима (и передающего зажима) должна указывать на дальний конец кабеля, иначе стрелка отклонится в противоположном направлении.
В4. Каковы основные технические параметры?
Идентификация по направлению отклонения стрелки прибора; зажим передающего зажима Φ125 мм и зажим приемного зажима Φ200 мм; выходное напряжение 150 В (режим I) и 250 В (режим II); диапазон тестирования 0 Ω–1 кОм (прямое) и 0 Ω–50 Ом (связь); импульсный ток 0–10 А; период импульса 2,75 с на цикл; источник питания литиевая батарея 12 В постоянного тока (передатчик) и батареи размера 5 (AA) (портативный приемник).
В5. Что входит в комплект поставки и что следует учитывать для безопасности?
В комплект поставки входят 1 передатчик, 1 приемник, 1 зарядное устройство, 1 красный выходной провод, 1 черный выходной провод, 1 передающий зажим, 1 приемный зажим и 2 батарейки размера 5 (AA). В целях безопасности после идентификации тестируемого кабеля перед строительством необходимо провести испытание на прокол; при идентификации кабеля под напряжением оба конца оболочки должны быть хорошо заземлены, а приемный и передающий зажимы должны находиться на расстоянии не менее 2 м друг от друга.
