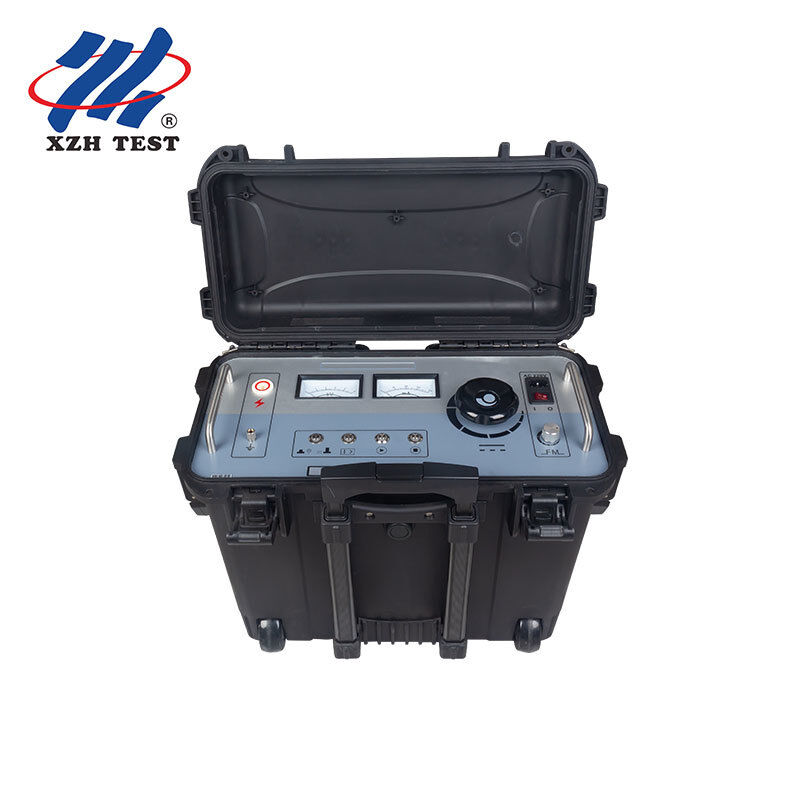

Зажимной указатель места повреждения внешней оболочки кабеля 10 кВ | XHHD523L

Зажимной указатель места повреждения внешней оболочки кабеля 10 кВ | XHHD523L

Детали продукта:
Место происхождения: Xi'an
Фирменное наименование: XZH TEST
Сертификация: ISO CE
Номер модели: XHHD523L
Подробная информация
Место происхождения:
Xi'an
Фирменное наименование:
XZH TEST
Сертификация:
ISO CE
Номер модели:
XHHD523L
Выделить:

High Light

Выделить:

Локатор повреждения внешней оболочки кабеля 10 кВ

,

Зажимной указатель места повреждения внешней оболочки кабеля по току

,

Локатор повреждения оболочки по шаговому напряжению

Trading Information
Количество мин заказа:
1 единица
Цена:
Подлежит обсуждению
Упаковывая детали:
Деревянная упаковка
Время доставки:
5-8 рабочих дней
Условия оплаты:
Т/Т
Поставка способности:
3000единиц/год
Характер продукции
XHHG523L Прибор для обнаружения повреждений внешней оболочки кабеля Обзор

Выходное напряжение устройства обнаружения повреждений внешней оболочки высоковольтного кабеля составляет 10 кВ и ниже, что полностью соответствует требованиям к испытаниям на выдержку внешней оболочки кабеля китайского национального стандарта GB50150-2006, включая приемочные и профилактические испытания внешней оболочки кабеля, подходящей для систем перекрестного соединения, а также определение места повреждения внешней оболочки кабеля. Он быстро и точно обнаруживает неисправности заземления внешней оболочки и скрытые опасности, такие как чрезмерный ток утечки в одножильных и трехжильных кабелях высокого и сверхвысокого напряжения 10–500 кВ, а также может выполнять 1-минутные испытания на устойчивость к постоянному току 5–10 кВ на внешних оболочках кабелей из полиэтилена высокой плотности и ПВХ. Это незаменимый специализированный инструмент для обслуживания кабельного оборудования одножильных и трехжильных высоковольтных и сверхвысоковольтных кабелей, инженерных компаний по проектированию кабелей сверхвысокого напряжения, а также инженерных компаний по передаче и преобразованию электроэнергии.

Для кого это (целевая аудитория)

XHHG523L предназначен для точного определения и выдерживания работ с внешней оболочкой кабеля на месте — как только становится известен приблизительный участок повреждения, он используется для точного определения места повреждения оболочки и для проведения испытаний оболочки на устойчивость к постоянному току на месте. Он предназначен для бригад по эксплуатации и техническому обслуживанию кабелей, которые работают непосредственно с кабелями высокого и сверхвысокого напряжения 10–500 кВ, для компаний, занимающихся проектированием кабелей сверхвысокого напряжения, а также для компаний, занимающихся передачей и преобразованием электроэнергии, которые проводят приемочные и профилактические испытания оболочек, а также для владельцев кабельных активов и пользователей промышленных предприятий, железных дорог, метро и подстанций, которые обслуживают свои собственные оболочки высоковольтных кабелей. Он используется как для прокладки под землей (метод ступенчатого напряжения), так и для прокладки в туннелях (метод тока), а также для испытаний на устойчивость к постоянному току 5–10 кВ в течение 1 минуты на оболочках из ПЭВП и ПВХ. В отличие от других приборов той же категории, которые сочетают определение замыкания на землю с испытанием на устойчивость, это устройство представляет собой специальный портативный локатор: он не имеет секции измерения перемычки и вместо этого предназначен для точного определения замыкания на землю в оболочке на месте и выполнения испытания на устойчивость оболочки в одном портативном устройстве.

Особенности продукта
Автоматическая защита от перегрузки по току, перенапряжения и перегрева.
Защита от запуска в нулевом положении для большей безопасности и надежности.
Уникальная конструкция саморазряда: как только высоковольтный выход отключается, его собственное высокое напряжение становится равным нулю.
Измерители тока и напряжения с двумя стрелками, интуитивно понятные и понятные.
Переключение одной кнопкой между режимом локализации и режимом выдержки, быстрое и удобное.
На испытательном полигоне нет слепых зон.
Чувствительность приемника регулируется, что делает локализацию более удобной.
Переключатель защиты от перегрузки по току, удобный для использования как в режиме выдержки, так и в режиме локализации.
Технические характеристики
Элемент Спецификация
Входное напряжение 220 В переменного тока (±10%), 50 Гц (±2 Гц)
Выходное напряжение 0~10кВ (прямоугольная волна), регулируемый
Выходной ток 0~200мА
Выходная мощность 2кВА
Регулировка частоты Мин.: 0,2 Гц, Макс.: 5 Гц (регулируемый диапазон)
Принцип работы

Функция локализации: источник питания переменного тока 220 В подвергается двухполупериодному выпрямлению для достижения превосходного преобразования, преобразующего его в мощный специальный сигнал, необходимый для идентификации; этот сигнал подается на кабель, который необходимо локализовать через соединительную линию, и для точного определения неисправности кабеля можно использовать «метод ступенчатого напряжения» или «метод тока».

Метод ступенчатого напряжения: если в подземном кабеле имеется замыкание на землю, для поиска точки повреждения можно использовать метод разности потенциалов. Между испытательной точкой неисправного кабеля и землей подается испытательное напряжение, так что вокруг точки ввода кабеля в землю образуется распределительное электрическое поле, концентричное точке ввода. В этом поле нет разности потенциалов между точками одного и того же радиуса, но существует разность потенциалов между любыми двумя точками разных радиусов, и когда расстояние между двумя точками фиксировано, чем ближе две точки к центру, тем сильнее разность потенциалов. При постепенном перемещении двух точек A и B к центру разность потенциалов становится равной нулю, когда точка повреждения находится ровно посередине между A и B; если движение продолжается за пределами точки повреждения, полярность разности потенциалов меняется на противоположную, поэтому перемещение вперед и назад позволяет точно определить точку заземления.

Метод тока: если в туннельном кабеле имеется повреждение заземления, для поиска точки повреждения можно использовать противоположные направления тока до и после точки повреждения. На неисправный кабель подается импульсный высоковольтный сигнал, вызывающий разрядку места повреждения; токи до и после точки повреждения тогда имеют противоположную полярность, а ток в точке повреждения наименьший. Приемный зажим используется для определения направления тока до и после точки повреждения: при зажиме приемного зажима на кабеле приемная коробка указывает направление, и если движение продолжается за пределами точки повреждения, полярность тока меняется на противоположную, поэтому перемещение вперед и назад позволяет точно определить точку заземления.

Функция выдерживания: переключите функциональную клавишу в режим выдерживания для вывода напряжения 0–10 кВ для испытания кабеля на выдержку.

Состав инструмента
Локатор повреждений внешней оболочки кабеля: устройство для локализации повреждений или испытаний на выдержку.
Высоковольтная соединительная линия: соединяет высоковольтный выход основного блока с жилой испытуемого кабеля.
Линия электропитания: рабочая линия электропитания прибора.
Приемник: устройство, которое принимает сигнал во время локализации неисправности.
Предохранитель: предохранитель 8А, запасной предохранитель для сети переменного тока 220 В.
Заземляющий провод: заземляющий провод прибора.
Приемный зажим: приемник зажимного типа.
А-образная рамка: используется с методом ступенчатого напряжения.
Главная панельСтолбец заземления: точка заземления прибора для обеспечения безопасности.Панель приемникаПозиционный переключатель: положение «0» означает выключение; Положение «I» можно использовать для режима испытания ступенчатым напряжением и режима испытания с помощью приемных клещей, подходящего для испытательных сред с более слабым входным сигналом (имеется внутренняя схема усилителя); Положение «II» можно использовать только для режима испытания ступенчатым напряжением, подходящего для испытательных сред с более сильным входным сигналом (внутренняя схема усилителя отсутствует).Основная операция
1.Вставить красную высоковольтную линию в клемму «высоковольтный выход», подключив другой конец к металлической оболочке или броне и надежно подсоединив «землю»; Никогда не подключайте проводку, когда устройство включено.
2.После завершения подключения подключите питание переменного тока 220 В и включите питание.
3.Убедитесь в состоянии кабеля на месте и правильности проводки; перед запуском проверьте, не была ли регулировка напряжения повернута против часовой стрелки до нуля — горящая лампочка кнопки запуска указывает на достижение нулевого положения, и запуск агрегата невозможен, если он не обнулен.
4.Нажмите кнопку запуска; загорится лампочка кнопки стоп. Кнопкой переключения функции локализации/выдержки выберите рабочее состояние — режим локализации (зеленая лампочка) или режим выдержки (красная лампочка). В режиме локализации ручку регулировки частоты можно повернуть для регулировки выходной частоты.
5.Поверните регулятор напряжения по часовой стрелке и наблюдайте за вольтметром и амперметром, чтобы выбрать подходящее выходное напряжение.
6.После проверки поверните регулятор напряжения против часовой стрелки в нулевое положение, нажмите кнопку остановки, чтобы прибор перестал работать, а затем выключите.
7.Только после разряда неисправного кабеля высоким напряжением можно снимать тестовую проводку.
Используйте примеры

Локализация — метод ступенчатого напряжения (для определения повреждений внешней оболочки непосредственно проложенных кабелей, при этом основной блок передает сигнал в режиме локализации для обеспечения непрерывного импульсного тока на выходе): установите А-корпус и подключите его к приемнику с помощью соединительной линии А-корпуса; установить переключатель положения приемника в положение «I» (более слабый сигнал) или «II» (более сильный сигнал), обнулив микроамперметр ручкой обнуления в положении «I» (в положении «II» ручка обнуления не действует); вдоль трассы кабеля, непосредственно над кабелем в пределах приблизительного диапазона измерения, вставьте щупы А-образной формы в землю и наблюдайте за величиной и направлением показаний амперметра, используя регулировочную ручку для установки подходящего поворота указателя; оставьте регулировочную ручку и порядок расположения датчиков А-образной рамки неизменными и продолжайте перемещать А-рамку вперед над кабелем, сначала находя участок, где меняется полярность, а затем точку, где пульсирующий сигнал равен «0» или перевернут, что является точкой неисправности; по окончании установите переключатель положения приемника в положение «0», отключите высоковольтный импульсный сигнал и разрядите кабель и конденсатор.

Локализация — токовый метод (для определения повреждений внешней оболочки кабелей, проложенных в тоннелях, при передаче основного блока сигнала в режиме локализации): подключить токоприемные клещи к приемнику; установить переключатель положения приемника в положение «I» (или «II» при сильном токе) и обнулить микроамперметр ручкой обнуления; в пределах грубого диапазона измерения зажмите токоприемный зажим на кабеле и наблюдайте за величиной и направлением амперметра, используя регулировочную ручку для установки подходящего поворота указателя; сохраняя регулировочную ручку и направление приемного зажима неизменными, продолжайте перемещать зажим вперед, находя сначала участок изменения полярности, а затем точку, где пульсирующий сигнал равен «0», что и является точкой неисправности; по окончании установите переключатель положения приемника в положение «0», отключите высоковольтный импульсный сигнал и разрядите кабель и конденсатор.

Режим «Выдержка»: вставить красную высоковольтную линию в клемму «высоковольтный выход», подключив другой конец к металлической оболочке или броне и надежно подсоединив «землю» (никогда не подключайте проводку при включенном блоке); после завершения подключения подключите питание переменного тока 220 В и включите питание; убедитесь в исправности кабеля на месте и правильности проводки, а перед запуском проверьте, не была ли регулировка напряжения повернута против часовой стрелки до нуля; выберите режим выдержки кнопкой переключения функций (красная лампочка); нажмите кнопку «пуск» и загорится лампочка кнопки «стоп»; поверните регулировку напряжения по часовой стрелке и наблюдайте за вольтметром и амперметром, чтобы выбрать подходящее выходное напряжение; после теста поверните регулировку напряжения против часовой стрелки в нулевое положение, нажмите кнопку остановки, а затем выключите; только после разряда неисправного кабеля высоким напряжением можно снимать тестовую проводку.

Примечания и распространенные проблемы
Не прикасайтесь к соединительной линии высокого напряжения и испытуемому кабелю во время тестирования, чтобы избежать травм, вызванных высоким напряжением.
Никогда не включайте прибор во время подключения кабелей и отключайте питание сразу после теста.
Прибор нельзя запустить, если регулировка напряжения не находится в нулевом положении.
Если приемник не может быть обнулен, откройте заднюю крышку приемника и проверьте, заряжена ли батарея 9 В.
Заземление должно быть надежным.

Гарантия: в течение одного года с момента покупки предоставляется бесплатный ремонт при проблемах с качеством продукции, с пожизненным сервисным и техническим обслуживанием.

Часто задаваемые вопросы В1: Для чего используется XHHG523L?

Это детектор повреждений внешней оболочки высоковольтного кабеля с выходной мощностью 10 кВ и ниже. Он используется для быстрого и точного обнаружения повреждений заземления внешней оболочки и опасности чрезмерного тока утечки в одножильных и трехжильных кабелях высокого и сверхвысокого напряжения напряжением 10–500 кВ, полностью удовлетворяя требованиям испытаний внешней оболочки кабеля на устойчивость к GB50150-2006, включая приемочные и профилактические испытания внешних оболочек, подходящих для систем перекрестного соединения.

В2: Какова выходная мощность?

Входное напряжение переменного тока 220 В (±10%), 50 Гц (±2 Гц); выходное напряжение составляет 0 ~ 10 кВ (прямоугольная волна) и регулируется; выходной ток составляет 0 ~ 200 мА; выходная мощность 2кВА; а регулировка частоты находится в диапазоне от минимум 0,2 Гц до максимум 5 Гц (регулируется). Он также может выполнять испытания на устойчивость к постоянному току напряжением 5–10 кВ в течение 1 минуты для внешних оболочек кабелей из полиэтилена высокой плотности и ПВХ.

В3: Как он определяет точку неисправности?

В режиме локализации напряжение переменного тока 220 В преобразуется в мощный специальный сигнал, подаваемый на кабель, и неисправность определяется методом ступенчатого напряжения для кабелей, проложенных непосредственно под землей (с А-образной рамкой), или методом тока для кабелей, проложенных в туннелях (с приемным зажимом), после изменения полярности, а затем до точки, в которой пульсирующий сигнал равен нулю.

Вопрос 4: Какие функции защиты и отображения он обеспечивает?

Он имеет автоматическую защиту от перегрузки по току, перенапряжения и перегрева, защиту от запуска в нулевом положении и уникальную конструкцию саморазряда (после отключения высоковольтного выхода его собственное высокое напряжение становится равным нулю). Он использует измерители тока и напряжения с двумя указателями, позволяет переключаться одной кнопкой между режимом локализации и режимом выдержки, не имеет слепых зон в испытательном диапазоне, а также обеспечивает переключатель защиты от перегрузки по току и регулируемую чувствительность приемника.

В5: Каковы физические характеристики и что входит в комплект?

Размеры: 540 Д × 310 Ш × 460 В, вес — 35 кг. Прибор поставляется с основным блоком, высоковольтной соединительной линией, линией питания, приемником, предохранителем 8А (с запасным), заземляющим проводом, приемным зажимом и А-образной рамкой.
