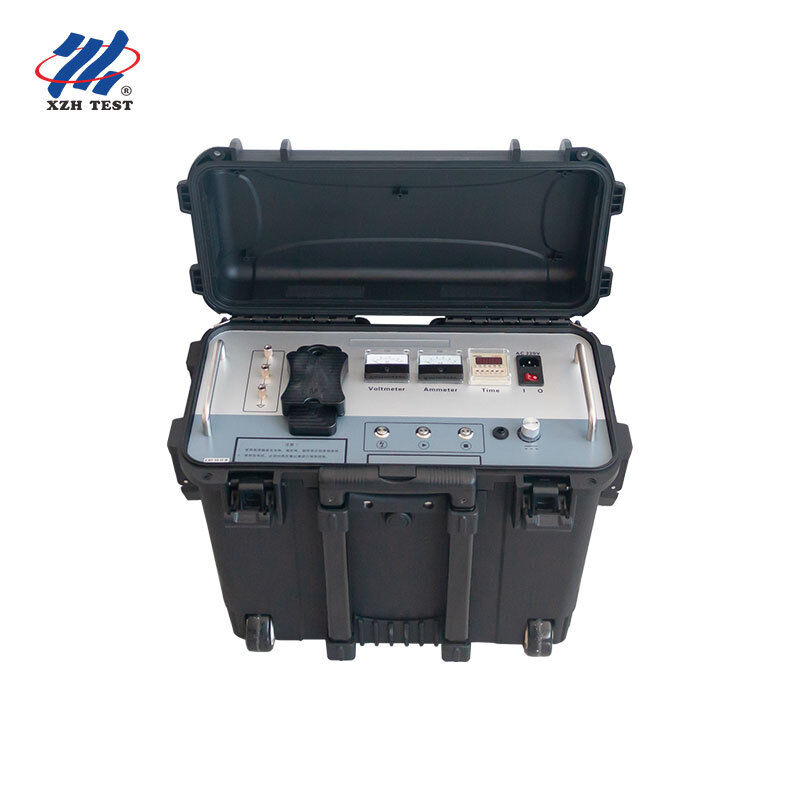

Высоковольтный генератор напряжения с тяговой ручкой 35 кВ класса XHHV535-2L Модель: XHHV535-2L
Разработан для:Группы по ремонту кабелей электропередач, подрядчики по техническому обслуживанию распределительных сетей 35 кВ, промышленных поставщиков услуг по испытаниям высокого напряжения
Основная ценность:портативный генератор импульсов постоянного тока с конденсатором 2μF, обеспечивающий энергию разряда 0-1024J для 35 кВ и ниже обнаружения неисправностей кабеля.Трехразовая защита + блокировка с нулевым положением + вольтметр в режиме ожидания в режиме реального времени - полный импульс 35 кВ в портативном форм-факторе с одним оператором.
Для кого это оборудование?
XHHV535-2L построен для профессиональных кабельных команд по обнаружению неисправностей, которые нуждаютсяВозможность импульсного разряда класса 35 кВ без логистики установки на тележке. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access, кабельные траншеи с узкими путями подхода и многоэтажные промышленные объекты, где размеры лифтов ограничивают размер оборудования.
1Предприниматели коммунальных услуг 35 кВПолный импульсный разряд 35 кВ в портативном форм-факторе с тяговой палочкой.
2Электрики промышленного HV35 кВ кабельные сети в нефтеперерабатывающих заводах, химических заводах и сталелитейных заводах.
3Компании по оказанию услуг по тестированиюУниверсальный импульсный источник мощностью 35 кВ для контрактов на обслуживание смешанного напряжения.
4Команды по эксплуатации и ремонту ветровых и солнечных электростанций35 кВ местоположение кабеля коллектора на объектах возобновляемой энергетики.
Основные характеристики
Встроенный конденсатор2 мкФ
Энергия сброса1 024 J
Направление напряжения≤ 35 кВ
ЗащитаOC + OV + OT Трижды
КраткосвязьПрямо на землю ОК
Дисплей счетчикаДвойные 1,5 класса
Безопасное перекрытиеНачало с нулевого положения
Вольтметр в режиме ожиданияУчет кВ в режиме реального времени
Форма фактораПодъемный прибор
Мощность 35 кВ в тяговой трубке без компромисса на напряжение
Определяющее инженерное достижение XHHV535-2L доставляетполная мощность импульсного разряда 35 кВобычно генераторы перенапряжения класса 35 кВ требуют корпуса, установленного на тележке, с значительными расстояниями между ними, тяжелой внутренней проводкой,и сверхразмерные конденсаторные банки, все из которых приводят к весу и объемуXHHV535-2L достигает того же уровня напряжения с помощью высокочастотного твердотельных технологий HV, миниатюризированной высоконадежной схемы,и интегрированная архитектура зарядки/разрядки, которая исключает внешнее соединяющее HV кабельное соединение и отдельные конденсаторные модули.
Оперативное воздействие:Генератор с мощностью 35 кВ, который один техник может нести из транспортного средства в испытательный пункт через ворота, вверх по лестнице,через кабельные траншеи является значительным операционным преимуществом для организаций полевого обслуживанияЭто уменьшает требования к транспортным средствам (не требуется подъемник), ускоряет время развертывания на каждое задание и устраняет ограничение планирования, требующее экипажей из двух человек для рутинных вызовов 35 кВ.
Системы безопасности ∙ Складная защита при работе на 35 кВ
| Особенность безопасности |
Как оно защищает |
| Замыкание на нулевом положении |
Кнопка регулировки напряжения должна быть на нулевом уровне, прежде чем вывод HV может быть включен. Предотвращает случайный запуск 35 кВ при полном напряжении |
| Вольтметр режима ожидания в реальном времени |
КВ-метр показывает напряжение конденсатора непрерывно, даже когда прибор остановлен. Оператор всегда знает состояние энергии перед приближением к терминалам |
| Трехкратная защита |
Независимые схемы перенапряжения, перенапряжения и перегрева одновременно отслеживают выход |
| Толерантность прямого короткого замыкания |
Выходной этап спроектирован для выживания в условиях короткого ожидания во время агрессивного дефектного кондиционирования. Без повреждений, без замены предохранителя, просто сбросить и продолжить |
| Способность ручного разряда |
Контролируемое рассеивание остаточной энергии конденсатора с помощью команды оператора |
| Конфигурируемое время разряда |
Независимо устанавливаемые интервалы разряда. Оператор контролирует импульсную каденцию для оптимальной акустической точности без спешки или перегрузки. |
Как работает система импульсного разряда
XHHV535-2L объединяет схему зарядки и схему разрядки в одном компактном корпусе.схема зарядкиВ этом случае, если вы хотите, чтобы вы использовали это устройство, вы должны установить, что это устройство не подвергается воздействию электричества.схема разряда, вызванный импульсным механизмом, transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.
Импульсный магнит ∙ интегрированная установка, содержащая высоковольтный источник питания постоянного тока, конденсатор для хранения энергии,и разрядной сферы в одном модульном устройстве Устранив соединительные кабели, отдельные конденсаторные банки и внешние пространства на уровне компонентов,Импульсный магнит достигает той же электрической производительности в части физического объема.
Заявления
| Применение |
Тип целевого кабеля |
| Определение ошибок кабеля |
35 кВ и ниже XLPE, PILC и EPR изолированные кабели питания ‡ городское распределение, промышленные питатели и схемы сбора возобновляемой энергии |
| Дисплик выдерживает испытание напряжения |
Проверка изоляции после установки и ремонта на 35 кВ кабелях и электрическом оборудовании, включая трансформаторы и коммутаторы |
| Испытания на высокое напряжение |
Контролируемая индукция вспышки для сбора формы волны TDR и измерения расстояния до установления неисправности |
| Акустико-магнитная синхронизация |
Синхронизированный импульсный разряд для точной локализации точки отказа с использованием внешних приемников акустического и магнитного полей |
| Оценка профилактического обслуживания |
Плановая оценка состояния кабеля |
Безопасность и эксплуатационные меры предосторожности
- Всегда подключайте инструментбезопасное местодо надежной точки заземления перед работой. 35 кВ смертельно опасно без правильной заземления.
- Прежде чем подключить к испытываемому кабелю, проверьте, что блокировка в нулевом положении включена (угол полностью противопоказательный).
- Мониторинг вольтметра в режиме реального времени во время режима ожидания. Никогда не предполагайте, что конденсатор разряжен без визуальной проверки.
- Не обходите и не отключайте ни одну из трех защитных схем, это критически важные для безопасности системы.
- Позволяет обеспечить адекватную вентиляцию в течение длительных импульсных циклов работы. Выходной этап 35 кВ генерирует значительное тепло при максимальных энергетических настройках.
- Только квалифицированные высоковольтные техники класса 35 кВ могут управлять этим оборудованием.
- Если какая-либо схема защиты выходит из строя, проверьте состояние неисправности перед перезагрузкой. Повторяющиеся выходы указывают на проблему кабеля или оборудования.
Часто задаваемые вопросы
Вопрос: Как работает генератор высокого напряжения при обнаружении неисправностей кабеля?
Генератор перенапряжения выпускает высокоэнергетический импульс в неисправный кабель, создавая контролируемую высоковольтную дугу в точке отказа.Эта дуга производит как акустический сигнал (сильный стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (отмечаемый индуктивным приемником)Сочетая время прибытия акустического и электромагнитного сигналов, операторы могут точно определить местоположение неисправности с помощью техники, известной как акустико-магнитная синхронизация.
В: Какой диапазон напряжения я должен выбрать для различных типов кабелей?
Выбор напряжения осуществляется в соответствии с номинальным рабочим напряжением кабеля в качестве общего руководства. Для низковольтных кабелей (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для кабелей распределения среднего напряжения (6-15 кВ)диапазон 16 кВ является подходящимДля кабелей высокого напряжения (35 кВ и выше) используйте диапазон 32 кВ.Всегда обращайтесь к производителю кабеля по спецификациям максимального испытательного напряжения и убедитесь, что все требования безопасности соблюдаются во время работы на высоком напряжении.
Вопрос: Какие меры предосторожности должны соблюдаться при работе генератора перенапряжений?
Всегда проверяйте, что кабель полностью отключен и изолирован от всех источников питания перед подключением.Установка периметра безопасности минимум 5 метров вокруг зоны испытаний с предупреждающими знакамиВсе сотрудники должны носить соответствующую индивидуальную защиту, включая одежду с дуговой защитой, изоляционные перчатки для ВВ и диэлектрическую обувь.аварийная остановка, и блокировка с нулевым напряжением обеспечивают дополнительный уровень защиты, но никогда не должны заменять надлежащие процедуры безопасности.
Вопрос: Каково преимущество нескольких уровней энергии (джоулей) на этой единице?
Различные энергетические уровни служат различным диагностическим целям.864J1024J) идеально подходят для первоначального подтверждения неисправности и обнаружения неисправностей высокого сопротивления, где чрезмерная энергия может ухудшить повреждение кабеля.Средняя энергия (1225J2048J) обеспечивает оптимальную мощность акустического сигнала для большинства обычных выявлений неисправностей.или высокоимпедансные неисправности, требующие более сильной генерации дуги для получения обнаруживаемой акустической сигнатурыТрехуровневый выбор позволяет операторам сопоставлять выработанную энергию с условиями на поле.
Вопрос: Какая гарантия и поддержка включены в этот генератор?
12-месячная стандартная гарантия от производственных дефектов с пожизненной технической поддержкой. CE и ISO 9001:2015 сертифицирован. Каждый блок включает в себя генератор перенапряжений, выходной кабель HV, наземный кабель,Стержень для сбросаДля безопасной транспортировки доступны установка на месте, пуск в эксплуатацию и обучение безопасности оператора по запросу.Запчасти, включая разрядные отверстия, конденсаторы и HV-диоды запасаются для быстрой замены.
