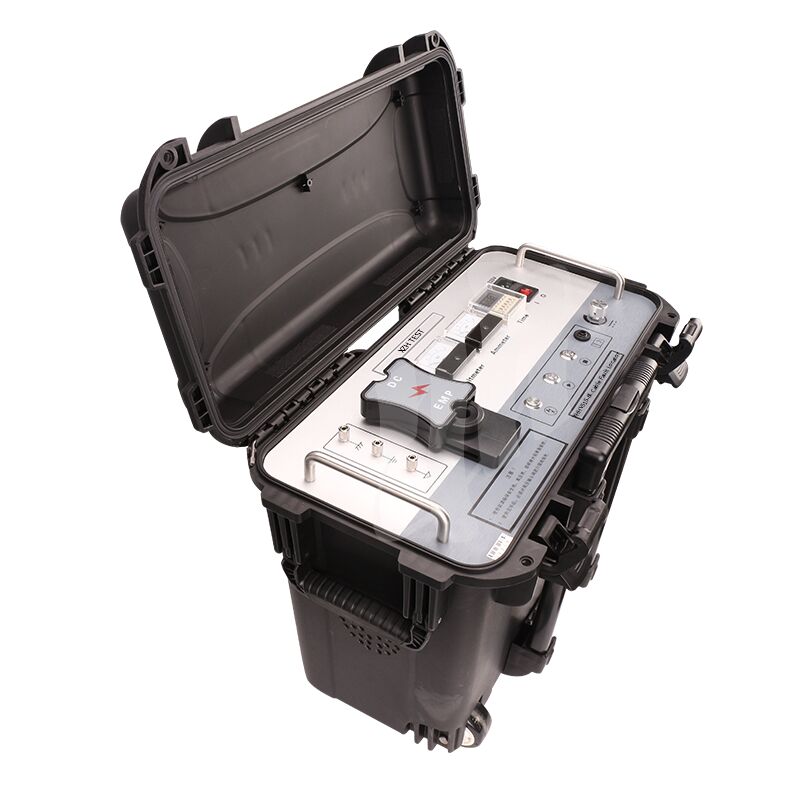

Подземный кабельный локатор неисправностей с встроенным конденсатором 8μF

Характеристики продукта:

точные измерения напряжения в режиме реального времени на стороне высокого напряжения;

Защита от запуска в нулевом положении для повышения безопасности и надежности;

Уникальная конструкция измерения высокого напряжения, позволяющая вольтметру указывать значение напряжения конденсатора в режиме реального времени даже при остановке, обеспечивая операторам полный контроль над высоким напряжением;

Время разгрузки может устанавливаться произвольно в соответствующие интервалы.

Описание функции панели

1Заземление безопасности: Заземляет корпус прибора, чтобы предотвратить включение корпуса или получение персоналом удара током.

2. Кнопка разряда: когда высокое напряжение выключено, нажатие этой кнопки вручную разряжает внутренний заряд.

3. Кнопка запуска/индикатор нулевого положения: когда индикатор нулевого положения включен (желтым), он указывает на то, что прибор находится в нулевом положении.Нажатие кнопки запуска активирует выход высокого напряжения. Когда индикатор нулевого положения выключен, он указывает на то, что прибор не находится в нулевом положении. Поверните ручку регулировки напряжения против часовой стрелки в нулевое положение;индикатор нулевой позиции загорится. Нажатие на кнопку запуска снова активирует высоковольтный выход.

4. Кнопка остановки/индикатор высокого напряжения: когда испытание завершено или происходит аномалия, нажатие этой кнопки отключит выход высокого напряжения.Индикатор высокого напряжения загорится, чтобы указать, что высокое напряжение выхода началось; индикатор выключится, чтобы указать, что выход высокого напряжения прекратился.

5. переключатель защиты от перенапряжения: при нажатии функции защиты от перенапряжения активируется; при выпуске прибор активирует защиту от перенапряжения.После включения устройства, сначала поверните эту ручку против часовой стрелки к концу, затем нажмите кнопку запуска.и против часового стрелка, чтобы уменьшить выход высокое напряжение от высокого до низкого.

7. переключатель питания: "Позиция 1" указывает на то, что подача тока 220В включена для подачи энергии в систему; "Позиция 0" указывает на то, что подача тока 220V отключена для подачи энергии в систему.

8Хранитель предохранителя: место установки предохранителей в системе питания переменного тока 220 В.

9Ввод: рабочий источник питания прибора, порт подключения AC 220V.

10Время установки: устанавливает интервал времени разряда.

11Амперметр: указывает на ток на высоковольтной стороне.

12. Вольтметр: кВ-метр, указывающий высоковольтное выходное напряжение.

13Выход высокого напряжения (EMP): подключите высоковольтную выходную линию во время импульсного разряда.

14Выход высокого напряжения (DC): подключите высоковольтную выходную линию во время испытания напряжения постоянного тока.
