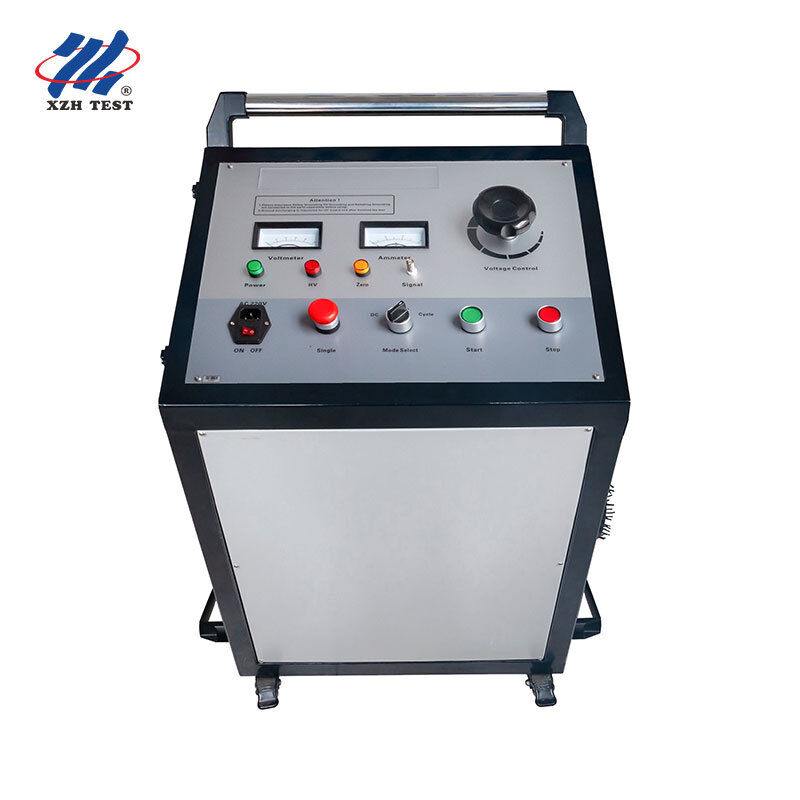

Генератор высоковольтных импульсов на тележке | XHHV535-4T Модель: XHHV535-4T
Предназначен для: Бригад технического обслуживания электросетей, подрядчиков по поиску повреждений кабеля, инженеров по электроиспытаниям и вводу в эксплуатацию
Ключевая ценность: Интегрированный генератор высоковольтных импульсов постоянного тока на тележке, обеспечивающий энергию разряда 2550 Дж с встроенным конденсатором 4 мкФ — специально разработанный для точного определения места повреждения кабеля и испытаний на стойкость к постоянному напряжению в полевых условиях, где мобильность, надежность и безопасность оператора имеют первостепенное значение.
Для кого предназначено это оборудование
XHHV535-4T разработан специально для профессиональных поставщиков услуг по поиску повреждений кабеля и отделов технического обслуживания электросетей, которым требуется автономный мобильный источник высокого напряжения который может быть развернут непосредственно на месте повреждения — без сложности настройки отдельных трансформаторов, конденсаторных батарей и пультов управления.
1Подрядчики по поиску повреждений кабеляПортативная конструкция на тележке для быстрой мобилизации между объектами. Развертывание одним оператором с интегрированным управлением.
2Бригады технического обслуживания электросетейПлановое определение места повреждения кабелей распределительной и передающей сети во время отключения. Совместимость с генератором для удаленных объектов.
3Инженеры по испытаниям и вводу в эксплуатациюИспытания на стойкость к постоянному напряжению после установки и проверка перед вводом в эксплуатацию новых кабельных линий.
4Электрики промышленных предприятийДиагностика кабелей по всему предприятию на нефтеперерабатывающих заводах, в шахтах, сталелитейных заводах и перерабатывающих предприятиях с обширными сетями кабелей среднего напряжения.
Основные характеристики
Встроенный конденсатор4 мкФ
Энергия разряда2550 Дж
Диапазон импульсного напряжения0–35 кВ
Режим импульсаАвтоматический и ручной
Цикл автоматического импульса~7 секунд
Защита от перегрузки по току10А (со стороны низкого напряжения)
Интегрированная архитектура — пять функций в одной тележке
Традиционные установки для высоковольтных импульсных испытаний требуют полевого соединения отдельных источников питания постоянного тока, конденсаторных батарей, разрядных искровых промежутков и устройств безопасного разряда — трудоемкий процесс, подверженный ошибкам подключения и нестабильной работе. XHHV535-4T устраняет эту фрагментацию, интегрируя все пять подсистем в единую мобильную тележку:
| Подсистема |
Преимущество интеграции |
| Источник высоковольтного питания постоянного тока |
Высокочастотная высоковольтная технология с миниатюрной, высоконадежной схемой — устраняет громоздкие внешние трансформаторные модули |
| Конденсатор накопления энергии 4 мкФ |
Встроенный, предварительно подключенный и протестированный на заводе — сборка конденсаторной батареи на месте не требуется |
| Разрядный искровой промежуток |
Точно откалиброван на заводе; защищен от вибрации при транспортировке |
| Устройство автоматического разряда |
Интегрированная схема безопасного разряда с автоматическим разрядом по времени — защищает операторов при отключении кабеля |
| Модуль выборки сигнала повреждения |
Встроенный интерфейс выборки для прямого подключения к предварительному локатору повреждений кабеля (TDR) и акустико-магнитным индикаторам |
Три режима работы — одна панель управления
Ориентированный на оператора дизайн: XHHV535-4T использует философию управления, ориентированную на пользователя, которая отражает знакомый рабочий процесс с трансформатором и шкафом, используемый опытными техниками электросетей на протяжении десятилетий — при этом обеспечивая преимущества современной твердотельной высоковольтной технологии.
Автоматический импульс по времени: Программируемый цикл автоматического импульса ~7 секунд для систематического простукивания кабеля во время акустического определения местоположения — освобождает оператора для прохода по кабельному маршруту с акустическим приемником, в то время как генератор поддерживает постоянный ритм разряда
Ручной импульс: Ручной запуск в произвольное время с передней панели — идеально подходит для проверки распространения акустического сигнала в сложных городских траншеях с множеством подземных коммуникаций
Испытание на стойкость к постоянному напряжению: Непрерывный регулируемый выход постоянного тока для оценки сопротивления изоляции, испытаний при вводе в эксплуатацию и проверки после ремонта — полностью интегрирован, внешний испытательный комплект постоянного тока не требуется
Полевая инженерия
Мобильность на тележке: Прочная колесная тележка со встроенной ручкой для транспортировки одним оператором по асфальтированным поверхностям, гравию подстанций и местности строительной площадки
Электроника, устойчивая к импульсам: Конструкция схемы специально усилена против электромагнитных и механических ударов от повторяющихся импульсных разрядов 2550 Дж — явное преимущество перед перепрофилированными источниками питания высокого напряжения общего назначения
Интуитивный визуальный мониторинг: Большой аналоговый вольтметр и амперметр, а также цифровые индикаторы состояния для отображения в реальном времени выходного напряжения, состояния заряда конденсатора и статуса защиты
Совместимость с генератором: Работает от стандартной сети 220 В переменного тока ±10% 50 Гц или от полевого генератора (>2 кВт) для удаленных объектов без доступа к электросети
Защита от перегрузки по току: Автоматический выключатель на 10 А на стороне низкого напряжения с автоматическим срабатыванием — защищает как прибор, так и оператора в условиях неисправности
Применение
| Применение |
Сценарий |
| Точное определение места повреждения кабеля |
Импульсный разряд создает акустические и электромагнитные сигналы в точке повреждения для точного определения местоположения с помощью акустико-магнитных приемников |
| Испытание на стойкость к постоянному напряжению |
Проверка целостности изоляции кабеля после установки и после ремонта в соответствии со стандартами IEC |
| Предварительные испытания кабеля перед вводом в эксплуатацию |
Проверка новых кабельных линий перед подачей напряжения — выявляет повреждения при установке, дефекты соединений и производственные недостатки |
| Периодическое профилактическое обслуживание |
Плановая оценка стареющей кабельной инфраструктуры для прогнозирования оставшегося срока службы и приоритизации капитальных затрат на замену |
Меры безопасности и эксплуатации
Требуются отдельные заземляющие соединения для высоковольтного заземления и заземления выборки — не должны объединяться в одной точке заземления
Всегда полностью разряжайте высоковольтный выход перед отсоединением испытательных проводов — используйте встроенную функцию автоматического разряда
Немедленно нажмите «Стоп» или выключите питание, если во время тестирования наблюдается какое-либо аномальное состояние
Эксплуатировать это оборудование могут только квалифицированные высоковольтные техники — непрофессиональная разборка аннулирует гарантию
Транспортировать в прилагаемом защитном кейсе; избегать грубого обращения и механических воздействий на конденсатор и узлы искрового промежутка
▎Часто задаваемые вопросы
В: Как высоковольтный генератор импульсов работает при обнаружении повреждений кабеля?
Генератор импульсов разряжает импульс высокой энергии в поврежденный кабель, создавая контролируемую высоковольтную дугу в точке повреждения. Эта дуга создает как акустический сигнал (громкий стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (обнаруживаемый индуктивным приемником). Комбинируя время прибытия акустического и электромагнитного сигналов, операторы могут с высокой точностью определить точное место повреждения — метод, известный как акустико-магнитная синхронизация.
В: Какой диапазон напряжения следует выбирать для различных типов кабелей?
Выбор напряжения в качестве общего руководства следует принципу номинального рабочего напряжения кабеля. Для кабелей низкого напряжения (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для распределительных кабелей среднего напряжения (6-15 кВ) подходит диапазон 16 кВ. Для высоковольтных передающих кабелей (35 кВ и выше) используйте диапазон 32 кВ. Всегда сверяйтесь со спецификациями максимального испытательного напряжения производителя кабеля и соблюдайте все безопасные расстояния во время работы с высоким напряжением.
В: Какие меры предосторожности необходимо соблюдать при работе с генератором импульсов?
Испытания с использованием высоковольтного генератора импульсов требуют строгих протоколов безопасности. Всегда проверяйте, что кабель полностью обесточен и изолирован от всех источников питания перед подключением. Установите минимальную зону безопасности 5 метров вокруг зоны испытаний с предупреждающими знаками. Весь персонал должен использовать соответствующее СИЗ, включая одежду с защитой от дуги, высоковольтные изолирующие перчатки и диэлектрическую обувь. Встроенные функции безопасности — автоматический разряд при выключении питания, аварийная остановка и блокировка нулевого напряжения — обеспечивают дополнительные уровни защиты, но никогда не должны заменять надлежащие процедуры безопасности.
В: В чем преимущество нескольких уровней энергии (Джоулей) на этом устройстве?
Различные уровни энергии служат разным диагностическим целям. Низкие настройки энергии (например, 864 Дж–1024 Дж) идеально подходят для первоначального подтверждения повреждения и поиска высокоомных повреждений, где чрезмерная энергия может усугубить повреждение кабеля. Средняя энергия (1225 Дж–2048 Дж) обеспечивает оптимальную силу акустического сигнала для большинства рутинных задач по точному определению места повреждения. Высокая энергия (2450 Дж+) предназначена для очень длинных кабелей, сценариев глубокого залегания или высокоомных повреждений, которые требуют более сильного образования дуги для создания обнаруживаемой акустической сигнатуры. Трехуровневый выбор позволяет операторам настраивать выходную мощность в соответствии с полевыми условиями.
В: Какая гарантия и поддержка включены в этот генератор импульсов?
Стандартная гарантия 12 месяцев на производственные дефекты с пожизненной технической поддержкой. Сертификация CE и ISO 9001:2015. Каждое устройство включает генератор импульсов, высоковольтный выходной кабель, заземляющий кабель, разрядный стержень, руководство пользователя и прочную тележку с запирающимися роликами для безопасной транспортировки. Установка на месте, ввод в эксплуатацию и обучение операторов по безопасности доступны по запросу. Запасные части, включая разрядные промежутки, конденсаторы и высоковольтные диоды, имеются на складе для быстрой замены.
