После проектирования и изготовления трансформатора его обмотки и внутренняя структура фиксируются. Для многообмоточных трансформаторов идентичные номинальные напряжения и методы намотки приводят к фиксированным параметрам (Ci, Li), которые определяют характеристический отклик каждой обмотки в частотной области. В результате частотные спектры трехфазных обмоток можно эффективно сравнивать.
Распределенные параметры обмоток трансформатора изменяются при возникновении межвитковых/межфазных коротких замыканий во время испытаний, смещении обмоток из-за транспортных ударов или деформации обмоток электромагнитными силами во время короткого замыкания/аварийной работы. Эти изменения нарушают исходные характеристики трансформатора в частотной области, включая флуктуации амплитуды частотной характеристики и смещение резонансных частот. Наш тестер обмоток трансформатора, разработанный с использованием анализа отклика, является современным неразрушающим инструментом для обнаружения внутренних неисправностей трансформатора, применимым к силовым трансформаторам напряжением 63 кВ–500 кВ.
Этот тестер количественно определяет, как параметры обмоток трансформатора реагируют в различных частотных диапазонах. Он оценивает степень внутренней деформации обмоток, анализируя величину изменения параметров, амплитуду/области вариации частотной характеристики и тенденции. Используя эти данные, пользователи могут быстро определить, сильно ли поврежден трансформатор и нуждается ли он в капитальном ремонте.

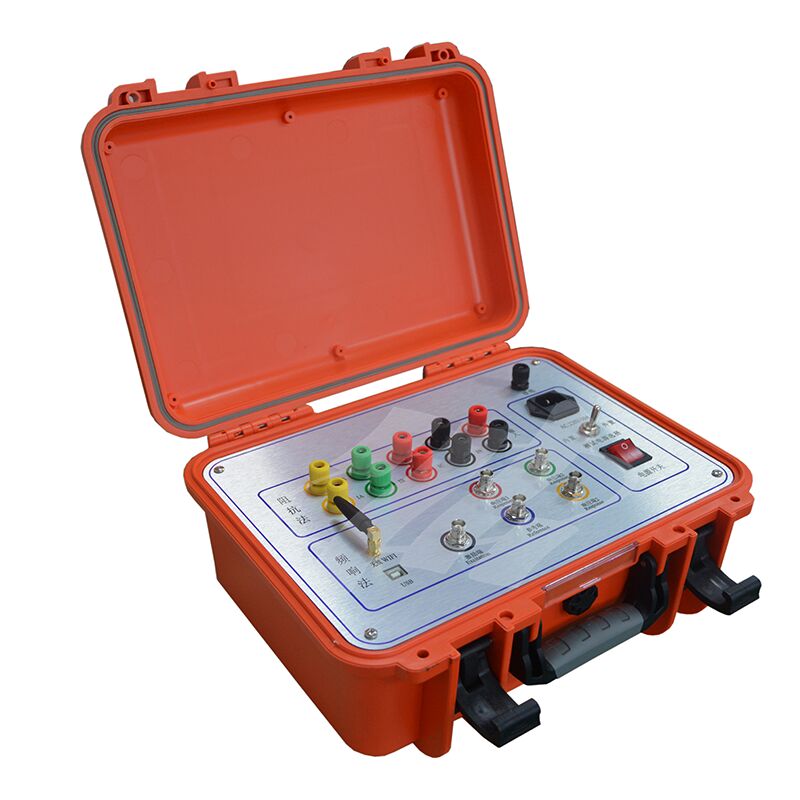

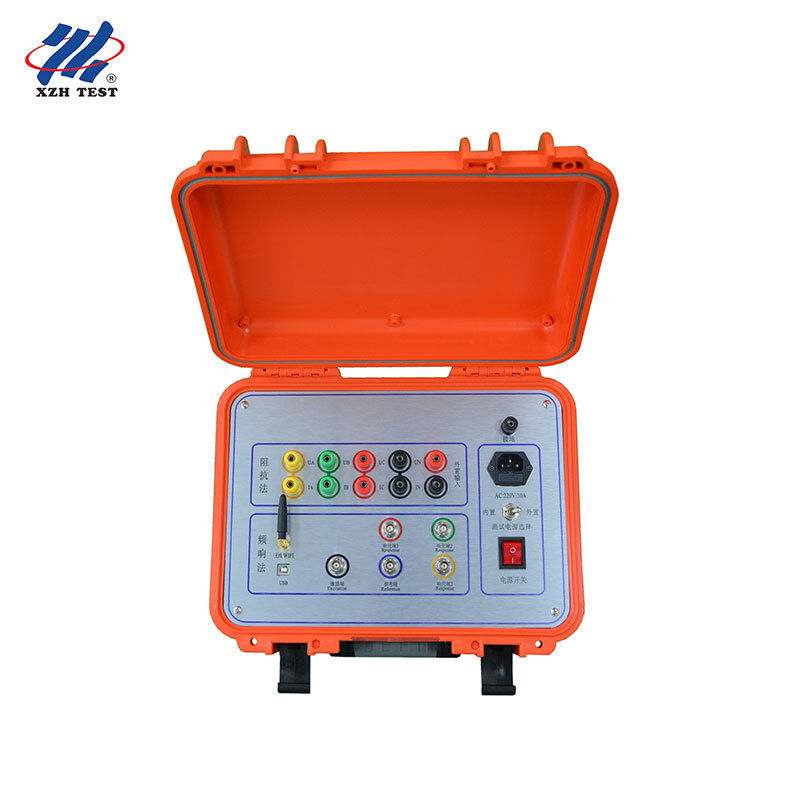

Тестер деформации обмоток трансформатора состоит из измерительного блока и аналитического программного обеспечения. Измерительный блок управляется высокоскоростным однокристальным микрокомпьютером и включает в себя генерацию сигнала и измерение сигнала. Измерительный блок подключается к планшету или ноутбуку через USB-интерфейс.
Во время испытаний необходимо снять только соединительные шины трансформатора; все испытания могут быть выполнены без снятия крышки трансформатора или его разборки.
Прибор оснащен множеством систем линейного частотного сканирования с диапазоном сканирования до 10 МГц. Интервал частотного сканирования может быть установлен на 0,25 кГц, 0,5 кГц и 1 кГц, что обеспечивает более детальный анализ деформации трансформатора.
Прибор обладает высокой степенью интеллектуальности и простотой использования, включая такие функции, как автоматическая регулировка диапазона и автоматическая регулировка частоты дискретизации.
Программное обеспечение работает на платформе Windows и совместимо с ней. Оно предоставляет пользователям более удобный и интуитивно понятный интерфейс отображения.
Оно обеспечивает анализ сравнения исторических кривых, позволяя одновременно загружать несколько исторических кривых для наблюдения. Любая кривая может быть выбрана для горизонтального и вертикального анализа. Оно оснащено системой интеллектуального анализа и диагностики экспертного уровня, которая может автоматически диагностировать состояние обмоток трансформатора. Оно может загружать шесть кривых одновременно, автоматически рассчитывать соответствующие параметры для каждой кривой, автоматически диагностировать деформацию обмоток и предоставлять диагностические выводы для справки.
Программное обеспечение обладает мощными функциями управления, полностью учитывая потребности использования на месте. Оно автоматически сохраняет параметры условий окружающей среды, чтобы обеспечить основу для диагностики деформации обмоток трансформатора. Данные измерений автоматически сохраняются, и имеется функция цветной печати, что позволяет пользователям удобно создавать отчеты об испытаниях.
Программное обеспечение очень удобно для пользователя. Большинство условий измерения являются выбираемыми опциями. Подробные параметры трансформатора могут быть сохранены для диагностической справки и не требуют ввода на месте; информация может быть добавлена или изменена позже, что делает его более удобным в использовании.
Программное обеспечение очень интеллектуально. После подключения входных и выходных сигналов и установки параметров условия все измерительные работы могут быть завершены. Исторические волновые кривые могут быть открыты в любое время во время измерения для сравнения и наблюдения, а измерение может быть остановлено в любое время.
Время, необходимое для измерения каждой фазы, составляет менее 60 секунд. Общее время, необходимое для измерения деформации обмоток силового трансформатора с высоковольтной, средневольтной и низковольтной обмотками (независимо от мощности и уровня напряжения), не превышает 10 минут. Персонал, выполняющий электромонтажные работы, может свободно располагать входными и выходными сигнальными проводами без влияния на результаты измерений. Персонал, выполняющий электромонтажные работы, может находиться на верхней части маслобака трансформатора, устраняя необходимость спускаться вниз, тем самым снижая трудоемкость.
В1: Какие типы трансформаторов может тестировать эта диагностическая система?
XHBX1502 предназначена для силовых трансформаторов напряжением 63 кВ–500 кВ, используемых в производстве, передаче и распределении электроэнергии. Она поддерживает многообмоточные конфигурации, включая высоковольтную, средневольтовую и низковольтную обмотки, что делает ее пригодной как для проверки новых установок, так и для мониторинга состояния в процессе эксплуатации на промышленных подстанциях и в коммунальной инфраструктуре.
В2: Требуется ли разборка трансформатора для проведения испытаний?
Нет. Система выполняет полностью неинвазивную диагностику. Перед испытаниями необходимо снять только соединительные шины. Все измерения проводятся снаружи без снятия крышки трансформатора, разборки основных компонентов или прерывания нормальной работы подстанции сверх запланированного окна технического обслуживания.
В3: Сколько времени занимает полный цикл диагностики?
Измерение каждой отдельной фазы завершается менее чем за 60 секунд. Комплексная оценка трех обмоток трансформатора, охватывающая высоковольтную, средне- и низковольтную обмотки, занимает не более 10 минут независимо от мощности или номинального напряжения трансформатора, что позволяет эффективно планировать инспекции нескольких единиц оборудования.
В4: Какие возможности анализа предоставляет диагностическое программное обеспечение?
Программное обеспечение на базе Windows поддерживает одновременную загрузку до шести кривых частотной характеристики для перекрестного сравнения. Оно оснащено системой интеллектуальной диагностики экспертного уровня, которая автоматически рассчитывает параметры кривых, выявляет закономерности деформации обмоток и генерирует диагностические выводы для справки. Стандартно доступны наложение исторических кривых, инструменты горизонтального/вертикального анализа и цветная печать отчетов.
В5: Как анализ частотной характеристики обнаруживает деформацию обмоток?
Система применяет линейное частотное сканирование до 10 МГц (с регулируемыми интервалами 0,25 кГц, 0,5 кГц и 1 кГц) и измеряет частотную характеристику обмотки. Изменения в амплитудных характеристиках и смещения резонансных частот указывают на физическую деформацию обмоток, вызванную транспортными ударами, электромагнитными силами короткого замыкания или длительной деградацией материалов. Сравнительный анализ с базовыми и историческими кривыми количественно определяет степень деформации для приоритизации технического обслуживания.
