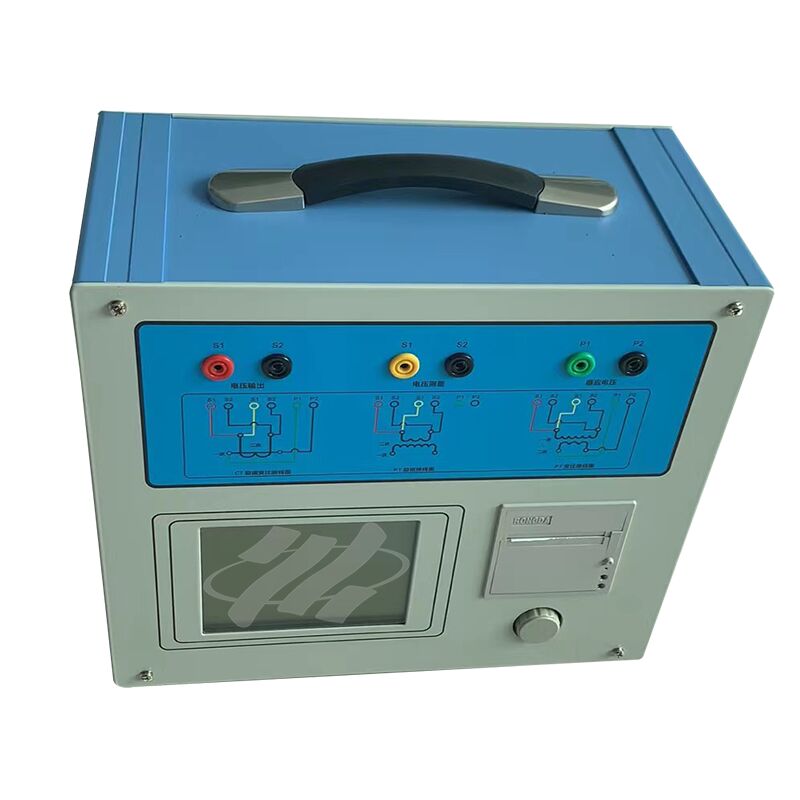

Комплексный тестер характеристик трансформаторов XHTX206 предназначен для проведения полного спектра испытаний различных типов трансформаторов тока (ТТ), включая модели защитного класса, измерительного класса и класса TP. Область его испытаний охватывает характеристики возбуждения (также известные как вольт-амперные характеристики), коэффициент трансформации, полярность, сопротивление вторичной обмотки, вторичную нагрузку, погрешность коэффициента трансформации и погрешность угла. Кроме того, этот тестер применим для проверки характеристик возбуждения, коэффициента трансформации, полярности, сопротивления вторичной обмотки и погрешности коэффициента трансформации электромагнитных блоков всех типов трансформаторов напряжения (ТН).
Применяет метод преобразования частоты для тестирования характеристических кривых и кривых погрешностей, при этом напряжение перегиба достигает 60 кВ.
Автоматически выводит ключевые данные, такие как напряжение/ток перегиба, кривые погрешностей и различные параметры испытаний.
Обеспечивает динамическое отображение настроек параметров и отображение в реальном времени вспомогательных схем подключения для удобства работы.
Оснащен вращающейся фотоэлектрической мышью для простой, быстрой и удобной работы.
Технические параметры
Выход: 0–180 В (среднеквадратичное значение), 12 А (среднеквадратичное значение), 36 А (пиковое значение) ±0,2%
Измерение: Трансформация
Коэффициент трансформации: 0–2000 ±0,1%; 2000–5000 ±0,2%; 5000–35000 ±0,5%, Сопротивление: 0–600Ω ±(0,5%R+2 мΩ),
Фаза: Разрешение 0,5 мин ±5 мин, Нагрузка: 0–1000 ВА ±(0,5%R+0,02 ВА)
Питание: AC220В±10%, 50 Гц
