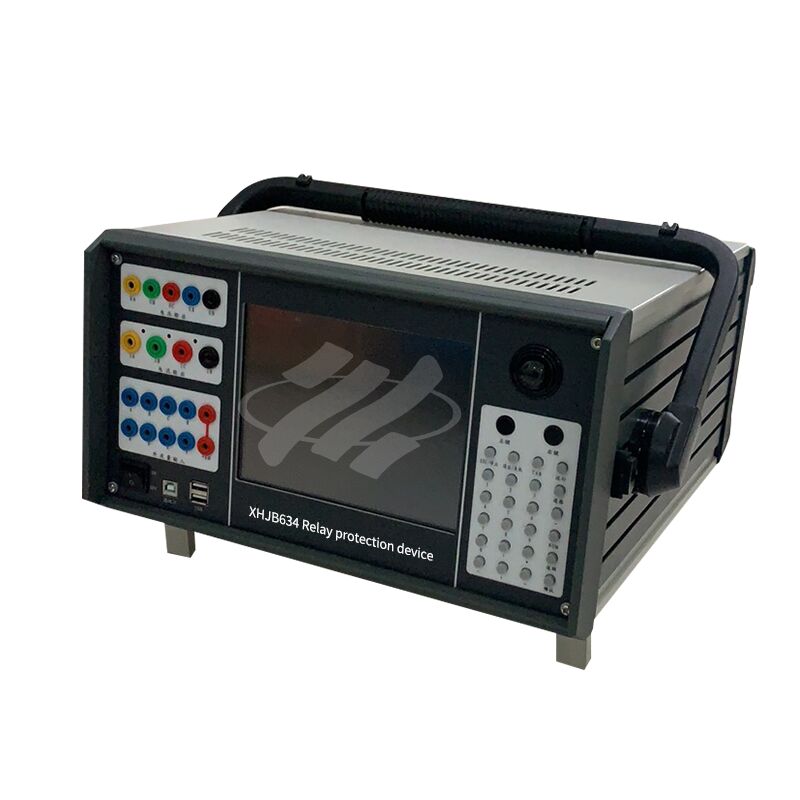

XHJB634 - это компактный микропроцессорный прибор для проверки релейной защиты, использующий микроэлектронные технологии. Соответствуя стандарту DL/T624-2010 для микропроцессорных устройств проверки релейной защиты, он был усовершенствован путем анализа преимуществ и недостатков традиционных аналогичных продуктов.
Встроенный высокопроизводительный промышленный ПК и высокоскоростной DSP, в сочетании с 16-битным модулем ЦАП, 8,4-дюймовым ЖК-экраном и встроенной клавиатурой. Устройство может работать как автономно, так и при подключении к ноутбуку, обладая широкими функциональными возможностями, компактными размерами и превосходной точностью.
Технические параметры
★ Источник переменного тока: Однофазный: 3×40А Трехфазный: 120А Мощность: ≥450ВА/фаза
★ Время выходного сигнала: 0～10А Непрерывно, 10～20А ≥60 секунд, >20А ≥10 секунд
★ Источник переменного напряжения: Однофазный: 4×120В Мощность: ≥60ВА/фаза
★ Источник постоянного тока: Однофазный: -10А～+10А Максимальная выходная мощность: ≥200ВА
★ Источник постоянного напряжения: Однофазный: -150В～+150В Максимальная выходная мощность: ≥100ВА
★ Угол источника переменного тока: Фазовый угол: 0°～360° Точность: ±0.2°
★ Частота источника переменного тока: Частота: 1～2000Гц Разрешение частоты: 1мГц
★ Выход гармоник: Способность генерировать гармоники любой амплитуды от 2-го до 40-го порядка
★ Синхронизация: Синхронизация напряжения и тока ≤10μS
★ Вход: 8 каналов, совместимых с активными контактами 15В～250В, автоматически определяет полярность активного контакта
★ Точность синхронизации: ≤1мс при времени менее 1с
★ Выход: 4 пары программируемых сухих контактов, емкость: AC/DC 250В, 0.5А
★ Источник питания: 220В±10% 50Гц±10%
Во время тестирования напряжение проверяется по точкам в этом диапазоне. Частота изменяется в каждом тестовом цикле, но напряжение остается постоянным на определенном уровне. Значение напряжения постепенно увеличивается от начального значения до достижения определенного уровня, после чего устройство снимает блокировку и работает правильно. Это значение является граничным значением блокировки при низком напряжении.
Поскольку устройство блокируется при напряжении ниже граничного значения, начальное значение изменения обычно должно быть установлено ниже установленного граничного значения блокировки устройства, а конечное значение изменения должно быть установлено выше установленного граничного значения блокировки устройства. Другими словами, тест проводится от неработающего состояния устройства до рабочего, тем самым измеряя граничное значение блокировки устройства при низком напряжении.
