Серийный резонансный экспериментальный аппарат, сертифицированный CE | Настраиваемый для испытаний высокого напряжения

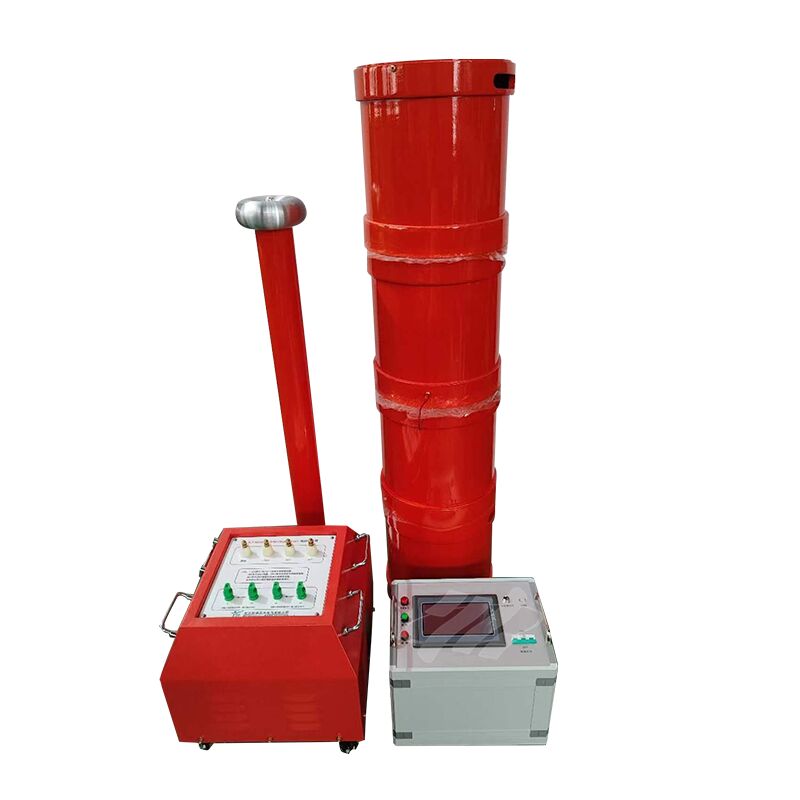

Переменная частота резонансного испытательного устройства серии XHBP представляет собой модульное испытательное оборудование, основные компоненты которого включают источник питания с регулируемой частотой, возбуждающий трансформатор, реактор и емкостный делитель напряжения. Для проведения испытания постоянным напряжением испытуемого оборудования к выходному клемме емкостного делителя напряжения должен быть подключен выпрямительный кремниевый блок.

1. Для реакторов с одинаковым номинальным напряжением и номинальной мощностью физические размеры компактны, а вес уменьшен по сравнению с традиционными моделями.
2. Значение повышения температуры контролируется на низком уровне при работе устройства в условиях номинальной нагрузки.
3. Реактор изготовлен по технологии сухого литья эпоксидной смолой, что обеспечивает высокую механическую прочность и соответствует требованиям высокого уровня электрической изоляции.
4. Источник питания с регулируемой частотой разработан с большим запасом по мощности, полными функциями защиты, выходной формой волны с низким коэффициентом искажения и высокой стабильностью работы.
5. Устройство сконфигурировано с несколькими режимами работы, что упрощает процесс испытаний для операторов.
6. Входное питание составляет 220 В или 380 В однофазного переменного тока, что совместимо с большинством условий питания на месте для удобного подключения.

1. Номинальное выходное напряжение: 500 кВ и ниже (среднеквадратичное значение переменного тока)
2. Выходная частота: 20–300 Гц (регулируемая)
3. Форма волны резонансного напряжения: Чистая синусоида, коэффициент искажения формы волны ≤1,0%
4. Номинальная испытательная мощность: 1000 кВА и ниже
5. Непрерывная продолжительность работы: 60 минут при полной выходной мощности
6. Коэффициент качества (Q): 30–90
7. Производительность регулирования частоты: Чувствительность 0,1 Гц, ошибка нестабильности <0,05%Рабочее питание: 380/220 В переменного тока ±15%, 50 Гц ±5%
