Интегрированный цифровой прожиговый мост XHSC-60Q 60 кВ 600 мА для поиска повреждений кабеля с возможностью работы с высоковольтным КРУЭ

XHSC-60Q представляет собой полностью интегрированный цифровой мост прожига, который объединяет высоковольтный прожиг (60 кВ, 600 мА) и интеллектуальное предварительное определение места повреждения мостом в одном портативном корпусе на колесиках. Специально разработан для полевых бригад, которым требуется быстрое развертывание на сложных кабельных системах, включая высоковольтные сети с концевыми муфтами GIS и перекрестными соединениями, без логистических проблем, связанных с отдельными приборами.

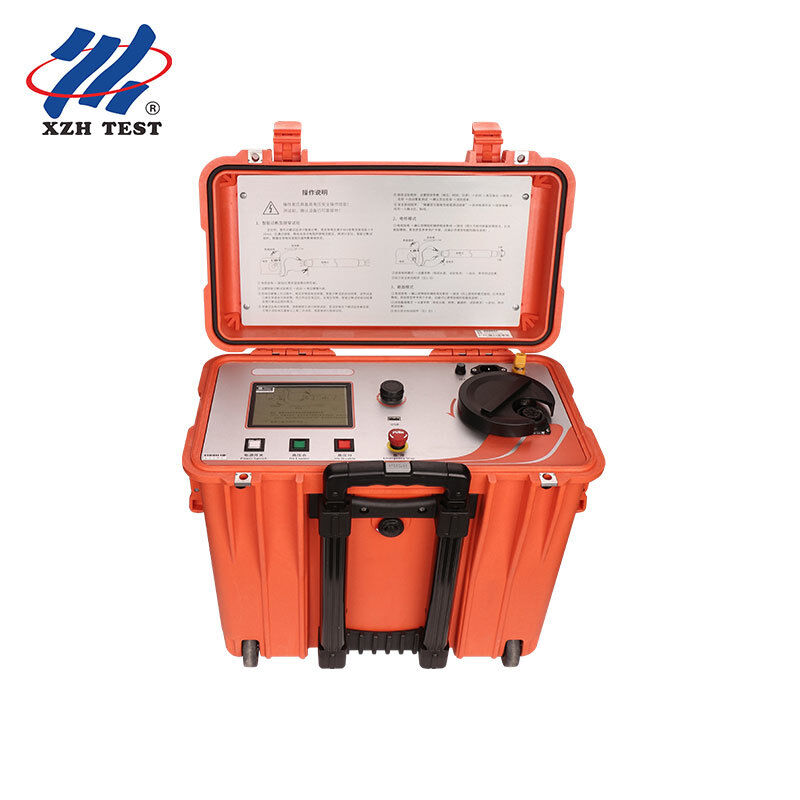

XHSC-60Q оснащен источником высоковольтного постоянного тока, модулем обнаружения моста и 3,5-дюймовым ЖК-дисплеем TFT в прочном корпусе на колесиках, предназначенном для транспортировки в полевых условиях. Вся система весит всего 29 кг, что позволяет одному оператору развернуть ее от транспортного средства до точки тестирования. Поворотный селекторный переключатель плавно переключается между режимами прожига и моста — переподключение кабелей не требуется.

Интеллектуальный мостовой модуль поддерживает три алгоритма определения местоположения:

• Метод моста: Требует известной длины кабеля и вспомогательного кабеля с равным сечением и низкоомным замыканием на дальнем конце
• Метод поперечного сечения: Использует известные данные о площади поперечного сечения и материале — идеально подходит, когда длина вспомогательного кабеля отличается
• Метод сравнения напряжений: Определяет расстояние до повреждения путем процентного расчета по двум конфигурациям проводки — подходит, когда известна только длина кабеля

Все методы работают через ЖК-дисплей на стороне высокого потенциала с управлением вращающимся регулятором на потенциале земли — отсутствие физического контакта с высоковольтной частью во время работы.

• Предварительное определение места повреждения изоляции высоковольтных кабелей в цепях с концевыми муфтами GIS без снятия коммутационного оборудования GIS
• Определение места повреждения оболочки перекрестно-соединенных кабельных систем без замыкания соединительных звеньев
• Прожиг высокоомных повреждений на длинных силовых и распределительных кабелях большого сечения
• Тестирование на стойкость к постоянному напряжению
• Определение места коротких кабелей и повреждений вблизи, где волновые методы имеют слепые зоны

В отличие от традиционных двухприборных установок, интегрированная конструкция упрощает полевую логистику, устраняет проблемы совместимости между отдельными блоками и обеспечивает единый пользовательский интерфейс в обоих режимах работы. Четырехпроводное (Кельвина) измерение сопротивления с экранированным кабелем устраняет ошибки сопротивления выводов, а медная сетчатая оплетка обеспечивает безопасность оператора за счет надежного заземления.
