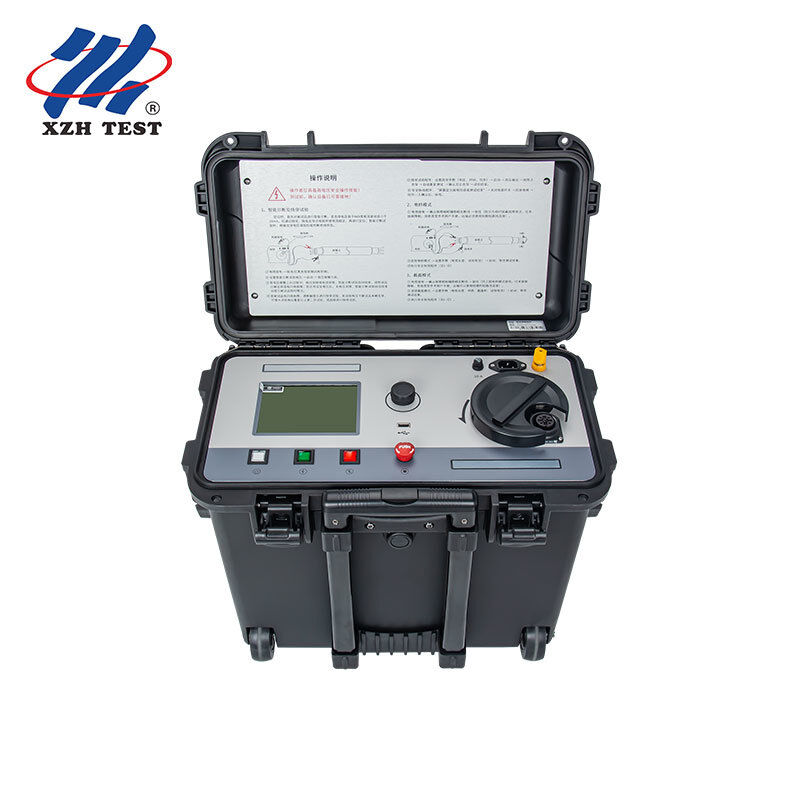

Высокоскоростной цифровой сгорание через мост 60кВ 600mA кабельный пробел предварительный локатор для больших кабелей секции XHSC-60Q

XHSC-60Q — это высокоточный цифровой прожиговый мост с высоким током, разработанный специально для быстрого преобразования высокоомных повреждений в низкоомные на высоковольтных силовых кабелях большого сечения и большой протяженности. Благодаря выходному напряжению в режиме прожига 60 кВ и току короткого замыкания 600 мА — самому высокому в своем классе — он надежно пробивает карбонизированные каналы разряда в кабелях с маслобумажной и СПЭ изоляцией, где приборы с меньшим током испытывают трудности с достижением стабильной проводимости.

Высокоомные повреждения кабелей — особенно в длинных кабелях с проводниками большого сечения — представляют собой путь разряда с высоким импедансом. Прожиговый прибор с током короткого замыкания всего 100–200 мА часто требует повторных циклов для карбонизации и стабилизации канала повреждения, а в некоторых случаях не может достичь достаточно низкого сопротивления для точного измерения мостом. Выходная мощность XHSC-60Q 600 мА обеспечивает пропорционально более высокую энергию в точке повреждения, ускоряя переход от нестабильной высокоомной дуги к стабильному низкоомному пути проводимости.

После подготовки повреждения в работу вступает интегрированный интеллектуальный мостовой модуль. Работая при напряжении 0–4 кВ с тем же током 600 мА, он подает достаточный тестовый ток через теперь низкоомное повреждение, чтобы обеспечить чистые, повторяемые измерения соотношения — что критически важно для достижения заданной точности позиционирования ±(0,2%·L+1) м.

• Шаг 1 — Испытание на стойкость к высокому напряжению: Подайте постепенно увеличивающееся постоянное напряжение, используя режим прожига, чтобы проверить состояние изоляции и подтвердить наличие повреждения.
• Шаг 2 — Прожиг: Подайте 60 кВ/600 мА в точку повреждения. Следите за вольтметром и амперметром — по мере карбонизации повреждения напряжение падает, а ток стабилизируется, что указывает на успешное преобразование в низкое сопротивление.
• Шаг 3 — Предварительная локализация мостом: Переключите селектор поворотного переключателя в режим моста. Подключите четырехпроводной экранированный измерительный кабель. Используйте ручку энкодера на 3,5-дюймовом TFT-дисплее для выбора метода моста, определения площади поперечного сечения или сравнения напряжений на основе имеющихся данных о кабеле.
• Шаг 4 — Точное определение местоположения: После предварительной локализации повреждения используйте акустико-магнитный метод точного определения местоположения (отдельный прибор) на указанном расстоянии для окончательного подтверждения места раскопок.

• Высокоомные повреждения изоляции на кабелях 33–220 кВ СПЭ (с площадью поперечного сечения проводника до 2500 мм²)
• Повреждения маслонаполненных кабелей (PILC), где проникновение влаги создало нестабильные пути разряда с высоким импедансом
• Повреждения оболочки кабеля на длинных взаимосвязанных высоковольтных цепях, требующих одновременного прожига нескольких разрывов оболочки
• Предварительная локализация повреждений перед вводом в эксплуатацию на недавно установленных кабелях, где строительные повреждения создали скрытые дефекты с высоким сопротивлением

XHSC-60Q оснащен двойной защитой от перегрузки и короткого замыкания с автоматическим согласованием импеданса. Грибовидная кнопка включения высокого напряжения обеспечивает аварийное отключение питания. Ручка регулировки высокого напряжения связана с высоковольтным переключателем — повышение напряжения возможно только после возврата ручки в нулевое положение и подтверждения выбора режима моста или прожига индикатором режима. Все операции выполняются через изолированный энкодер на потенциале земли, при этом ЖК-дисплей и мостовая электроника находятся под высоким потенциалом для точности измерений, в то время как оператор остается полностью изолированным.
