Цифровой акустико-магнитный кабель с указателем на ошибку
Обзор продукции
XHDD503C + - это точный указатель ошибок кабеля, использующий технологию акустико-магнитной синхронизации для точной локализации ошибок в предварительно установленном диапазоне приблизительных измерений.Прибор фиксирует и анализирует акустическую и магнитную разницу во времени, вызванную разрядом при ударе в месте сбоя, объединяющий принцип сбора вибраций и электромагнитной индукции для обеспечения точности.XHDD503C+ обеспечивает четкую видимость даже под прямым солнечным светом во время полевых операций на открытом воздухе..
Подходит для сбоев низкого сопротивления, короткого замыкания, открытого замыкания, разрыва цепи, высокого сопротивления, утечки и замыкания через кабели питания, коаксиальные кабели,и низковольтных кабелей различных уровней напряженияСоответствует стандартам DL/T 849.2-2019 и GB/T 18268.1.
Ключевые особенности
- Акустико-магнитное синхронное позиционирование с автоматическим расчетом разницы во времени
- 1.5-дюймовый сенсорный экран высокой яркости LCD (480x850, 350 нит)
- Автоматическое и ручное регулирование усиления/выстрела как для акустических, так и для магнитных каналов
- Четыре режима фильтрации: полный пропуск, пропуск по полосе, низкий пропуск и высокий пропуск
- Снижение фонового шума BNR и снижение глухого шума для сложных полевых условий
- Фильтрация свертывания пятого порядка для повышения ясности сигнала
- Указание отклонения от траектории с приближением к пункту отказа
- Высокочувствительный, шумоустойчивый, полностью цифровой фиксированный зонд
- Многослойные датчики физической изоляции сигналов с водонепроницаемой категорией IP65
- Встроенная литийная батарея большой емкости с более чем 8-часовым режимом ожидания и быстрой зарядкой
- Компактный и легкий дизайн
Технические спецификации
| Способ позиционирования |
Акустико-магнитная синхронизация |
| Точность обнаружения |
Позиционирование: ≤ 0,1 м; путь: ≤ 0,5 м |
| Диапазон обнаружения |
00,00 - 99,99 мс |
| Режимы фильтрации |
Полный пропуск (100 Гц-1600 Гц), пропуск диапазона (200 Гц-600 Гц), низкий пропуск (100 Гц-300 Гц), высокий пропуск (160 Гц-1600 Гц) |
| Способ фильтрации |
Фильтр пятого порядка |
| Прибыль канала |
8 уровней (звуковые и магнитные); порог запуска 0-99 уровней |
| Выпуск звука |
16 Уровни увеличения (0-112 дБ), 350Ω Импеданс |
| Дисплей |
1.5-дюймовый сенсорный экран LCD, 480x850, 350 нит |
| Водостойкость |
IP65 (многослойные датчики физической изоляции) |
| Силовое питание |
3.7В 3200mAh 18650 Батарея x4 |
| Время ожидания |
> 8 часов |
| Операционная температура |
-25°C - 65°C; RH ≤ 90% |
| Размеры корпуса |
428L x 350W x 230H мм |
| Общая масса |
70,5 кг |
| Главное подразделение |
190L x 75W x 135H мм, 0,82 кг |
| Зонд |
200 Диа. х 130 Х мм, 2,2 кг |
| Соответствие |
DL/T 849.2-2019 / GB/T 18268.1 |

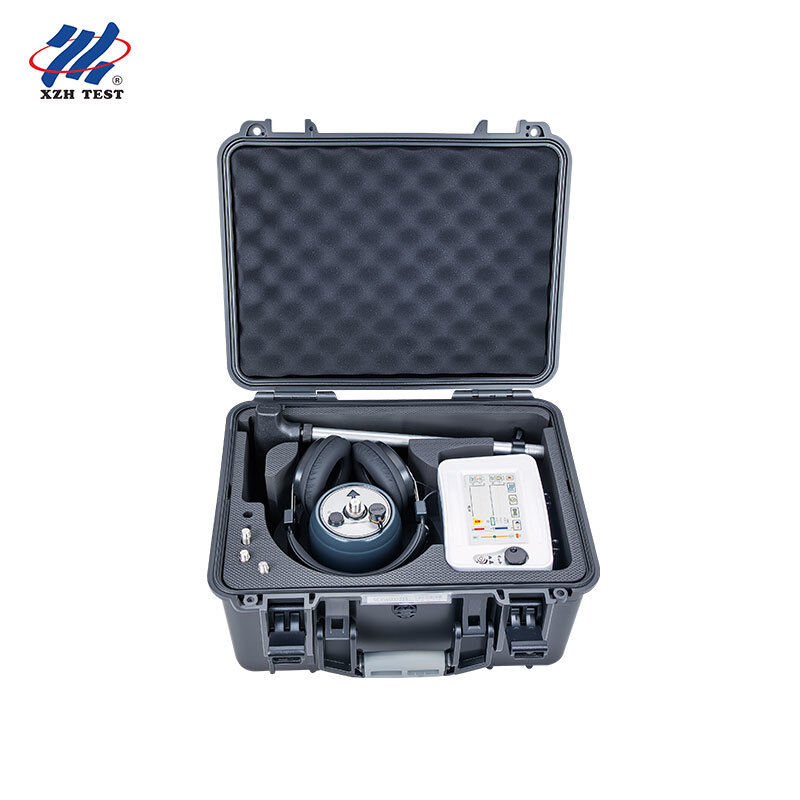

Список упаковки
|
Список компонентов прибора и диаграмма
|
|
Имя
|
количество
|
Графика
|
Имя
|
количество
|
Графика
|
|
Локатор неисправностей кабеля
|
1
|
|
Зонд
(включая соединительный стержень,основание, основаниештифт, соединитель зонды и дисковый соединитель)
|
1
|
|
|
7-ядерныезащищенныйСигнальный кабель
|
1
|
|
|
зарядка
|
1
|
|
|
Наушники
|
1
|
|
|
Многофункциональный
Цветочный ключ
|
1
|
|
Часто задаваемые вопросы
Вопрос 1: Как акустико-магнитная синхронизация улучшает точность расположения неисправностей?
Акустико-магнитный метод одновременно обнаруживает электромагнитный сигнал (который перемещается почти со скоростью света) и акустический сигнал (который перемещается со скоростью звука через почву).Измеряя разницу во времени между этими двумя сигналами, прибор рассчитывает точное расстояние до точки сбоя с точностью до 0,1 метра, исключая догадки из традиционных методов аудио.
Вопрос 2: Какой режим фильтра я должен выбрать для различных условий поля?
Доступны четыре режима: полный пропуск (100 Гц-1600 Гц) для общего использования с минимальными помехами; пропуск полосы (200 Гц-600 Гц) для сбалансированного отторжения шума;Низкий проход (100-300 Гц) для мягкой почвы или песчаной местности, где высокие частоты быстро ослабевают; Высокий пропуск (160-1600 Гц) для твердых дорожных покрытий или бетонных поверхностей, близких к точке разлома, где доминирует низкочастотный фоновый шум.
Вопрос 3: Какие типы неисправностей кабеля может обнаружить XHDD503C+?
XHDD503C+ подходит для сбоев низкого сопротивления, сбоев короткого замыкания, сбоев открытого замыкания, сбоев высокого сопротивления и сбоев вспышки через кабели питания,высокочастотные коаксиальные кабели, кабели уличных фонарей и закопанные провода из различных материалов, поперечные сечения и диэлектрические носители.
Вопрос 4: Достаточно ли IP65 для влажной и пыльной среды?
Да, рейтинг IP65 означает, что прибор полностью уплотнен от пыли и защищен от низкого давления водных струев из любого направления.Многослойные физические датчики изоляции обеспечивают дополнительную защиту для чувствительных компонентов зонды, что делает XHDD503C+ надежным при дожде, грязи, строительной пыли и условиях с высокой влажностью.
Вопрос 5: Как долго аккумулятор работает при непрерывном использовании в полевых условиях?
Встроенный 3,7В 3200mAh 18650 литий аккумулятор (4 ячейки) обеспечивает более 8 часов непрерывной работы в режиме ожидания.Прибор может использоваться при частичном заряде без повреждения батареи.
Вопрос 6: Может ли XHDD503C+ управляться одним техником?
Общая масса системы составляет 7,5 кг, при этом главный блок весит всего 0,82 кг, а зонд 2,2 кг.Компактные размеры и интуитивно понятный интерфейс сенсорного экрана позволяют одному оператору, устанавливать и самостоятельно проводить выявление неисправностей в большинстве сценариев полевых.
Вопрос 7: Какие стандарты соблюдает XHDD503C+?
XHDD503C+ отвечает требованиям акустико-магнитного позиционирования DL/T 849.2-2019 (Общие технические условия для специальных испытателей для электрооборудования) и GB/T 18268.1 (требования к оборудованию для испытаний, используемому на промышленных объектах).
Вопрос 8: Какие аксессуары поставляются с прибором?
Стандартные аксессуары включают в себя основной блок, цифровой зонд с подключающим прутом и базой штатива, 7-ядерный защищенный сигнал кабеля, профессиональные наушники мониторинга, быстрая зарядка,многофункциональный ключик для сборкиВсе вещи упакованы в защитный чехол 428L x 350W x 230H мм.
Вопрос 9: Может ли XHDD503C+ работать с любым генератором импульсов высокого напряжения?
XHDD503C+ совместим со стандартными высоковольтными импульсными генераторами, используемыми для предварительной локализации ошибок кабеля.Он требует периодического цикла разряда 3-5 секунд для оптимального измерения акустико-магнитной разницы во времени. Для достижения наилучших результатов соедините его с предварительными локаторами XZH TEST XHHD523L или XHHG521A для полного рабочего процесса обнаружения неисправностей.
Q10: Какая гарантия и послепродажная поддержка предоставляются?
XZH TEST предоставляет стандартную гарантию на продукцию, охватывающую производственные дефекты.Для оптовых заказов можно организовать пуск в эксплуатацию на месте и обучение операторовЗапчасти и аксессуары хранятся на складе для быстрой доставки.
