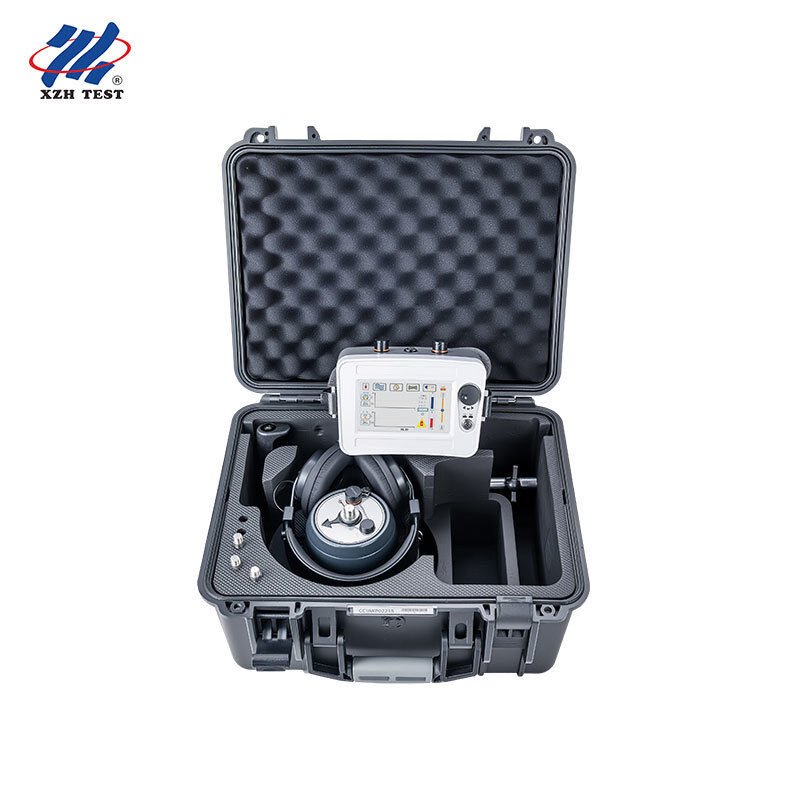

Прочный локатор повреждений кабеля с шумоподавлением BNR | XHDD503C+
Обзор продукта
XHDD503C+ — это профессиональный акустико-магнитный локатор повреждений кабеля, разработанный для сложных полевых работ в любую погоду. Основываясь на платформе XHDD503C+, версия Pro отличается превосходной помехоустойчивостью, увеличенным временем автономной работы и прочной конструкцией для суровых условий эксплуатации на открытом воздухе, включая горнодобывающие предприятия, морские платформы и регионы с экстремальным климатом.
Благодаря усовершенствованному подавлению фонового шума BNR с подавлением шума при отключении звука, пятипорядковой суперпозиционной фильтрации и четырем выбираемым режимам фильтрации, XHDD503C+ превосходно работает в условиях высокого уровня помех, где окружающий электрический шум, вибрация от транспорта и промышленное оборудование обычно снижают точность измерений. Полностью цифровая зонд с многослойными датчиками физической изоляции обеспечивает стабильную работу со степенью защиты IP65 во влажных, пыльных условиях и условиях высокой влажности.
Соответствующий стандартам DL/T 849.2-2019 и GB/T 18268.1, XHDD503C+ является предпочтительным выбором для бригад технического обслуживания коммунальных служб, горнодобывающих электриков, железнодорожных сигнальных бригад и инженеров по обслуживанию промышленного оборудования, которым требуется надежная точность локализации с минимальным временем простоя.
Ключевые особенности
Усовершенствованное подавление фонового шума BNR с подавлением шума при отключении звука для сред с высоким уровнем помех
Акустико-магнитное синхронное позиционирование с автоматическим расчетом временной задержки
1,5-дюймовый сенсорный ЖК-дисплей с читаемостью на солнце (480x850, 350 нит)
Четыре настраиваемых режима фильтрации: полный пропуск, полосовой, нижний пропуск, верхний пропуск
Пятипорядковая суперпозиционная фильтрация для максимальной четкости сигнала на электрически шумных объектах
Автоматическое и ручное управление усилением/триггером для акустического и магнитного каналов
Индикация отклонения траектории и система оповещения о приближении к точке повреждения
Полностью цифровой, высокочувствительный, шумоустойчивый зонд с многослойной изоляцией IP65
Увеличенное время автономной работы с возможностью быстрой зарядки
Прочный корпус для использования в горнодобывающей промышленности, на морских платформах и в условиях экстремального климата
Технические характеристики
| Метод позиционирования |
Акустико-магнитная синхронизация с цифровой обработкой сигналов |
| Точность обнаружения |
Позиционирование: ≤ 0,1 м; Траектория: ≤ 0,5 м |
| Диапазон обнаружения |
0,00 - 99,99 мс |
| Шумоподавление |
Подавление фонового шума BNR + подавление шума при отключении звука |
| Режимы фильтрации |
Полный пропуск (100 Гц - 1600 Гц), полосовой (200 Гц - 600 Гц), нижний пропуск (100 Гц - 300 Гц), верхний пропуск (160 Гц - 1600 Гц) |
| Метод фильтрации |
Пятипорядковый суперпозиционный фильтр |
| Усиление канала |
8 уровней (звук и магнит); Порог срабатывания 0-99 уровней |
| Звуковой выход |
16 уровней усиления (0-112 дБ), импеданс 350 Ом |
| Дисплей |
1,5-дюймовый сенсорный ЖК-дисплей, 480x850, 350 нит |
| Класс водонепроницаемости |
IP65 (многослойные датчики физической изоляции) |
| Источник питания |
Батарея 18650 3,7 В 3200 мАч x4 |
| Время ожидания |
> 8 часов (готовность к полевым работам) |
| Рабочая температура |
-25°C до 65°C; Относительная влажность ≤ 90% |
Часто задаваемые вопросы
В1: Почему подавление шума BNR необходимо для профессиональных полевых работ?
BNR (подавление фонового шума) активно отфильтровывает постоянные окружающие помехи, такие как гул транспорта, вибрация промышленного оборудования, шум ветра и электрический гул от близлежащих линий электропередач. В сочетании с подавлением шума при отключении звука это позволяет XHDD503C+ выделять характерный «щелчок» разряда при повреждении даже в условиях, где стандартные локаторы не смогли бы дать полезных показаний.
В2: Может ли XHDD503C+ надежно работать в условиях горнодобывающей промышленности?
Да. XHDD503C+ специально разработан для горнодобывающей промышленности. Корпус со степенью защиты IP65 защищает от угольной пыли, минеральных шламов и водяных брызг. Усиленный кабель зонда и ударопрочный корпус основного блока выдерживают вибрацию и механические нагрузки, характерные для открытых и подземных горных работ. Диапазон рабочих температур от -25°C до 65°C охватывает большинство климатических условий горнодобывающей промышленности.
В3: Подходит ли XHDD503C+ для тестирования кабелей на морских платформах и в морских условиях?
Многослойные датчики физической изоляции и водонепроницаемость IP65 делают XHDD503C+ подходящим для тестирования кабелей на морских платформах, в точках выхода подводных кабелей ветряных электростанций и в портах. Технология BNR особенно ценна в этих условиях, где действие волн, шум генераторов и вибрация металлических конструкций создают постоянные фоновые помехи.
В4: Чем пятипорядковая суперпозиционная фильтрация отличается от стандартной фильтрации?
Пятипорядковая суперпозиционная фильтрация применяет пять каскадных ступеней фильтрации к акустическому сигналу, обеспечивая значительно более крутой спад, чем простые фильтры первого или второго порядка. Это означает более четкое разделение между звуком целевого разряда и фоновым шумом, что приводит к более чистым измерениям временной задержки и более надежным расчетам расстояния до повреждения в электрически шумных промышленных условиях.
В5: Каково минимальное количество заказа и срок поставки?
Минимальное количество заказа составляет 1 единицу, стандартная доставка осуществляется в течение 5-8 рабочих дней. Каждая единица надежно упакована в деревянный ящик. Объемные заказы могут претендовать на приоритетное планирование производства и скидки. Свяжитесь с отделом продаж XZH TEST для получения индивидуального предложения, основанного на требованиях вашего проекта.
В6: Как работает система оповещения о приближении к точке повреждения?
По мере перемещения оператором зонда вдоль трассы кабеля прибор непрерывно отслеживает значения акустико-магнитной временной задержки. Когда четыре последовательных набора данных регистрируются ниже 30 мс, дисплей указывает на то, что зонд приближается к точке повреждения. Индикатор отклонения траектории также показывает, находится ли зонд слева или справа от центральной линии кабеля, обеспечивая точное выравнивание.
В7: Может ли прибор сохранять и экспортировать данные испытаний?
XHDD503C+ отображает четыре последних набора измерений акустико-магнитной временной задержки непосредственно на сенсорном экране для сравнения в реальном времени. Для расширенного ведения журнала данных и создания отчетов, пожалуйста, проконсультируйтесь с XZH TEST относительно доступных аксессуаров для управления данными и программных опций, совместимых с серией XHDD503C.
В8: Какое обучение или техническая поддержка предоставляется?
В комплект входят подробные руководства пользователя на английском языке с пошаговыми инструкциями по эксплуатации. Удаленная техническая поддержка по электронной почте и видеосвязи доступна для устранения неполадок и руководства по эксплуатации. Пусконаладочные работы на месте, обучение в классе и программы полевых демонстраций могут быть организованы для оптовых заказов или долгосрочных партнерских соглашений.
В9: Как прибор работает в условиях сильного холода или жары?
XHDD503C+ рассчитан на непрерывную работу в диапазоне от -25°C до 65°C при относительной влажности до 90%. Литиевая аккумуляторная батарея обеспечивает стабильные характеристики разряда в этом диапазоне. Для работы при температуре ниже -25°C рекомендуется кратковременный прогрев в отапливаемой кабине автомобиля перед развертыванием для оптимизации отклика сенсорного экрана и эффективности работы аккумулятора.
В10: В чем разница между XHDD503C+ и XHDD503C+?
XHDD503C+ основан на стандартной модели XHDD503C+ и отличается улучшенным подавлением шума BNR, подавлением шума при отключении звука, прочным корпусом для экстремальных условий и системой оповещения о приближении к точке повреждения. Обе модели используют одну и ту же основную технологию акустико-магнитной синхронизации, точность 0,1 м, класс IP65, режимы фильтрации и характеристики дисплея. Выбирайте Pro для горнодобывающей промышленности, морских платформ и промышленных объектов с высоким уровнем помех; выбирайте стандартную модель для общих коммунальных и подрядных работ.
