Интегрированная система определения места повреждения кабеля 32кВ 2048Дж Многоимпульсный тележка TDR тестер для обнаружения кабелей 35кВ| XHHV535-4TSB

Интегрированная система определения места повреждения кабеля 32кВ 2048Дж Многоимпульсный тележка TDR тестер для обнаружения кабелей 35кВ| XHHV535-4TSB

Детали продукта:

Место происхождения:	Шэньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE/ISO
Номер модели:	XHHV535-4TSB

Подробная информация

Место происхождения:

Шэньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE/ISO

Номер модели:

XHHV535-4TSB

Тип системы:

Интегрированная система определения места повреждения кабеля, монтируемая на тележке

TDR-дисплей:

10,1-дюймовый сенсорный TFT-экран, 1024x600, 280 нит.

Напряжение тока импульса:

0–32 кВ/0–16 кВ/0–8 кВ (3-ступенчатое переключение)

Встроенный конденсатор:

4 мкФ/32 кВ, 16 мкФ/16 кВ, 64 мкФ/8 кВ (3-ступенчатый)

Энергия разряда:

2048J

Частота дискретизации:

1–400 МГц

Ряд расстояния:

≥ 120 км

Методы испытаний:

Низковольтный импульс, высоковольтное перекрытие, 8-кратный многоимпульсный режим

ТДР аккумулятор:

10,4 Ач, литиевая батарея, работа более 5 часов

Рабочий источник питания:

220 В переменного тока ± 10 %/50 Гц

Выделить:

High Light

Выделить:

Система обнаружения неисправностей кабеля 32 кВ

Тестер для обнаружения кабелей 35кВ

Многоимпульсный тележка TDR тестер

Trading Information

Количество мин заказа:

1 комплект

Цена:

Подлежит обсуждению

Упаковывая детали:

Система, монтируемая на тележке, в противоударных кейсах с пенопластовой подкладкой, фанерный ящик э

Время доставки:

7-15 рабочих дней

Условия оплаты:

Т/Т

Поставка способности:

2000 UNIT/Год

Характер продукции

Предназначен для энергетических компаний, подрядчиков по испытанию кабелей и бригад по техническому обслуживанию на местах

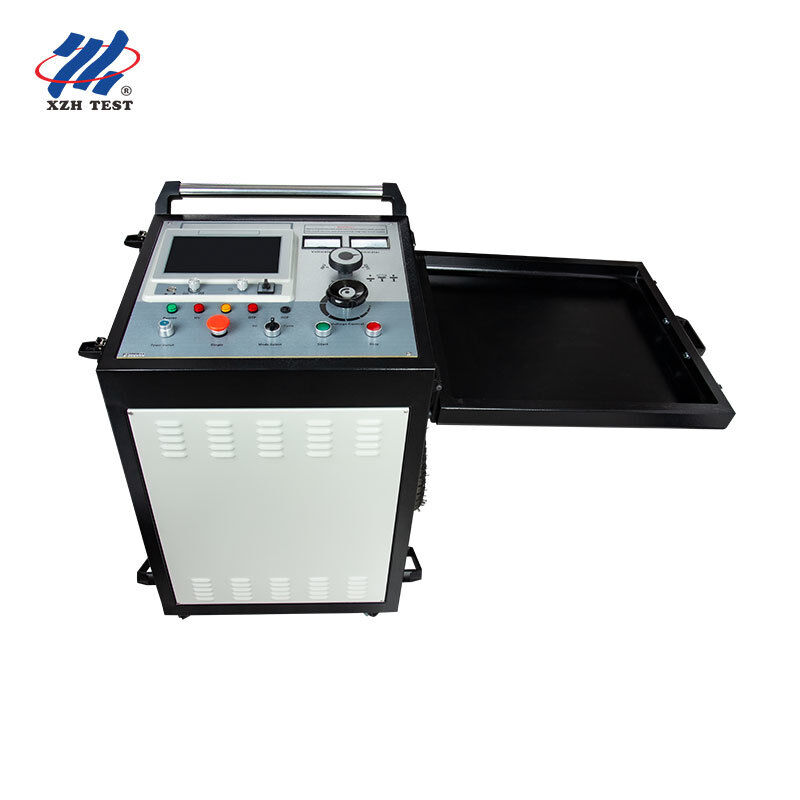

XHHV535-4TSB — это полностью интегрированная система поиска повреждений кабеля объединяющая 10,1-дюймовый сенсорный ТДР-тестер кабельных повреждений и высоковольтный импульсный генератор 32 кВ/2048 Дж на одной эргономичной тележке. Поддерживая импульсное тестирование низким напряжением, высоковольтный пробой и 8-кратный мультиимпульс, эта система справляется со всеми типами повреждений, от низкоомных до пробойных высокоомных повреждений в силовых кабелях с номинальным напряжением 35 кВ и ниже. Полностью соответствует стандартам DL/T846-2016 и DL/T474-2017, он заменяет целый набор отдельных приборов одним мобильным, готовым к полевым условиям решением.

Основные характеристики — Высоковольтный импульсный генератор

Трехступенчатое переключение напряжения и конденсаторов — Выбираемые конфигурации 32 кВ/4 мкФ, 16 кВ/16 мкФ или 8 кВ/64 мкФ для оптимальной подачи энергии для различных типов кабелей и условий повреждения.

Трехрежимная работа — Испытание постоянным напряжением, ручной разряд одиночным импульсом и периодический циклический разряд (автоматический интервал ~7 с). Один прибор охватывает тестирование изоляции, пробой повреждения и рабочие процессы акустико-магнитного обнаружения.

Встроенный модуль выборки формы сигнала — Интегрированное высокоточное устройство обратной связи по сигналу обеспечивает бесшовное получение формы сигнала тестером ТДР во время высоковольтного пробоя и мультиимпульсного тестирования, устраняя необходимость во внешних соединителях.

Комплексная система безопасности — Блокировка нулевого положения предотвращает случайный запуск высокого напряжения, защита от перегрузки по току (9 А/5 с), отключение при перегреве (105 °C) и автоматический разряд конденсатора при остановке. Высоковольтные и сигнальные заземления маршрутизируются независимо.

Эргономичная тележка — Тестер ТДР и высоковольтный генератор установлены на одной колесной тележке с организованным управлением кабелями, что позволяет одному человеку транспортировать и устанавливать систему на объектах с ограниченным доступом.

Измерительный прибор класса точности 2,5 — Два аналоговых стрелочных индикатора обеспечивают индикацию напряжения и тока в реальном времени с четкой визуальной обратной связью во время событий разряда, делая процесс импульса мгновенно наблюдаемым.

Основные характеристики — ТДР-тестер кабельных повреждений

Три метода тестирования — Метод импульса низкого напряжения (амплитуда 300 В), метод высоковольтного пробоя и метод 8-кратного мультиимпульса для комплексного анализа повреждений при низкоомных, обрывах и высокоомных пробойных повреждениях.

10,1-дюймовый промышленный сенсорный экран — Полноцветный TFT-дисплей с разрешением 1024 × 600 и яркостью 280 нит, полностью читаемый под прямыми солнечными лучами. Двойное управление с помощью сенсорного экрана и поворотной ручки для работы в перчатках в полевых условиях.

Встроенный мегаомметр — Интегрированная функция измерения сопротивления изоляции позволяет диагностировать характер повреждения (низкоомное или высокоомное) непосредственно с тестера перед выбором соответствующего метода тестирования.

Диапазон 120 км, разрешение 0,07 м — Выборка 1 МГц–400 МГц с 10 выбираемыми диапазонами тестирования. Автоматический анализ формы сигнала с ручным переопределением курсора для точного измерения расстояния до повреждения.

Более 5 часов работы от аккумулятора — Встроенный литиевый аккумулятор емкостью 10,4 Ач с быстрой зарядкой (2 часа до полной зарядки). Проводите полный цикл тестирования кабелей на удаленных объектах без доступа к сети переменного тока для ТДР-тестера.

Хранение форм сигналов и экспорт на ПК — Массивное встроенное хранилище с именованием файлов на китайском языке. Экспорт через USB на ПК-программное обеспечение для архивирования, создания отчетов и сравнения форм сигналов в течение циклов технического обслуживания.

Технические характеристики — Высоковольтный импульсный генератор

Импульсное высокое напряжение	Три уровня: 0–32 кВ / 0–16 кВ / 0–8 кВ
Встроенный конденсатор	Три уровня: 4 мкФ/32 кВ, 16 мкФ/16 кВ, 64 мкФ/8 кВ
Энергия разряда	2048 Дж
Ток на стороне ВН	0–60 мА
Точность высокого напряжения	Класс 2,5
Полярность выходного сигнала	Отрицательная полярность
Максимальная мощность	2000 Вт
Время воздействия	Автоматический цикл ~7 с; ручной произвольный
Защита от перегрузки по току	9 А (>5 с) на стороне низкого напряжения
Защита от перегрева	105 °C
Рабочий источник питания	Переменный ток 220 В ±10% / 50 Гц

Технические характеристики — ТДР-тестер кабельных повреждений

Частота дискретизации	1 МГц–400 МГц
Диапазон расстояний	≥120 км (10 выбираемых диапазонов)
Минимальное разрешение	0,07 м
Слепая зона тестирования	≤10 м
Импульс низкого напряжения	300 В ±15%, 8 длительностей импульса
Погрешность измерения	≤ ±(0,5% × L + 1 м)
Дисплей	10,1-дюймовый TFT-сенсорный экран, 1024 × 600, 280 нит
Аккумулятор	10,4 Ач литиевый, зарядка 2 часа, работа 5+ часов
Рабочая температура	-20 °C–+65 °C, 90% относительной влажности

Сценарии применения

Городские распределительные сети

Полный рабочий цикл поиска повреждений подземных кабелей 35 кВ и ниже: диагностика повреждений с помощью встроенного мегаомметра → предварительное определение местоположения с помощью мультиимпульсного ТДР → точное обнаружение с акустико-магнитным синхронизацией. Все с помощью одной тележки.

Промышленные предприятия и подстанции

Испытание постоянным напряжением трансформаторов, коммутационного оборудования и кабелей во время ввода в эксплуатацию, а также быстрое реагирование на повреждения при отключении критически важных для производства фидеров. Конструкция на тележке обеспечивает быструю смену места между распределительными устройствами.

Железнодорожные и метрополитеновские системы

Поиск повреждений сигнальных и тяговых кабелей вдоль железнодорожных путей. Система на тележке перемещается по платформам и служебным тоннелям, а ТДР-тестер с питанием от аккумулятора работает там, где нет сети переменного тока.

Сторонние поставщики услуг по тестированию

Универсальная система охватывает 90% вызовов на объектах. Импульс низкого напряжения для быстрой проверки, 8-кратный мультиимпульс для сложных высокоомных повреждений и комплексное хранение форм сигналов для отчетов клиентам.

Часто задаваемые вопросы

В: Чем XHHV535-4TSB отличается от автономного высоковольтного генератора импульсов?

4TSB — это комплексная система поиска повреждений кабеля, объединяющая 10,1-дюймовый сенсорный ТДР-тестер с мультиимпульсной технологией и высоковольтный импульсный генератор 32 кВ/2048 Дж на одной тележке. В отличие от автономных генераторов, он охватывает весь рабочий процесс — от диагностики повреждений (встроенный мегаомметр) до предварительного определения местоположения (ТДР) и точного обнаружения — без необходимости использования отдельных приборов или внешних соединителей.

В: Когда следует использовать метод мультиимпульса вместо стандартного высоковольтного пробоя?

Метод 8-кратного мультиимпульса рекомендуется для высокоомных и пробойных повреждений, где традиционный высоковольтный пробой создает сложные косинусоидальные формы сигнала, которые трудно интерпретировать. Мультиимпульс увеличивает длительность дуги в точке повреждения и одновременно захватывает 8 наборов форм сигналов, обеспечивая чистый эхо-сигнал, подобный короткому замыканию, для однозначного измерения расстояния.

В: Может ли ТДР-тестер работать независимо от высоковольтного генератора?

Да. ТДР-тестер кабельных повреждений имеет встроенный литиевый аккумулятор емкостью 10,4 Ач, обеспечивающий более 5 часов автономной работы. Он может использоваться независимо для тестирования импульсом низкого напряжения, измерения длины кабеля, калибровки скорости распространения волны и тестирования сопротивления изоляции (функция мегаомметра) без включения высоковольтного генератора.

В: Как выбрать правильный уровень напряжения/конденсатора для моего кабеля?

Выбирайте в зависимости от номинального напряжения кабеля и типа повреждения: 8 кВ/64 мкФ для кабелей низкого напряжения и низкоомных повреждений, требующих высокого тока; 16 кВ/16 мкФ для кабелей среднего напряжения и общих утечек; 32 кВ/4 мкФ для кабелей 35 кВ и высокоомных пробойных повреждений, требующих максимального напряжения пробоя. Трехступенчатое переключение осуществляется с помощью одной поворотной ручки перед включением питания.

В: Какова гарантия и послепродажное обслуживание?

Стандартная гарантия составляет 12 месяцев с момента поставки, покрывающая производственные дефекты, с пожизненной технической поддержкой и услугами по техническому обслуживанию. Доступны планы расширенной гарантии. Мы предоставляем удаленную диагностику, поставку запасных частей и опциональное проведение пусконаладочных работ и обучения операторов на месте. Большинство запросов получают ответ в течение 24 часов.

В: Могу ли я экспортировать формы сигналов тестирования для отчетов клиентам?

Да. ТДР-тестер хранит формы сигналов с именованием на китайском языке на борту. Через USB-соединение и прилагаемое программное обеспечение для ПК вы можете экспортировать файлы форм сигналов, выполнять детальный анализ, создавать отчеты и печатать изображения форм сигналов. Это особенно ценно для поставщиков услуг тестирования, которым необходимо документировать результаты для своих клиентов.

Нужна индивидуальная конфигурация?

XZH TEST предлагает индивидуальные системы поиска повреждений кабеля с регулируемыми диапазонами напряжения, расширенными банками конденсаторов и интеграцией с акустико-магнитными локаторами и трассировщиками маршрутов. Свяжитесь с нашей командой инженеров с вашими полевыми требованиями для получения индивидуального предложения.
