Локатор неисправностей кабеля-XHHD530M
XHHD530M - это профессиональный инструмент для обнаружения неисправностей кабелей, предназначенный для энергетических компаний, телерадиовещания и телекоммуникаций, промышленных объектов,и группы по обслуживанию сельской электрификацииОн специально построен, чтобы распознавать подземные кабели, включая прямые бронированные кабельные линии, и точно определять их дефекты с минимальными раскопами.
Обзор продукта
Инструмент определяет направление кабеля, точное положение под землей, приблизительную глубину захоронения и различные типы неисправностей, включая неисправности утечки земли и неисправности сломанного ядра.Он надежно работает в различных условиях местности на рисовых полях., цементные дороги, кирпичные и каменные поверхности, асфальтированные дороги и даже кабели, встроенные в стены зданий.Надземные водонепроницаемые провода и кабели также могут быть проверены с использованием соответствующих методов обнаружения..

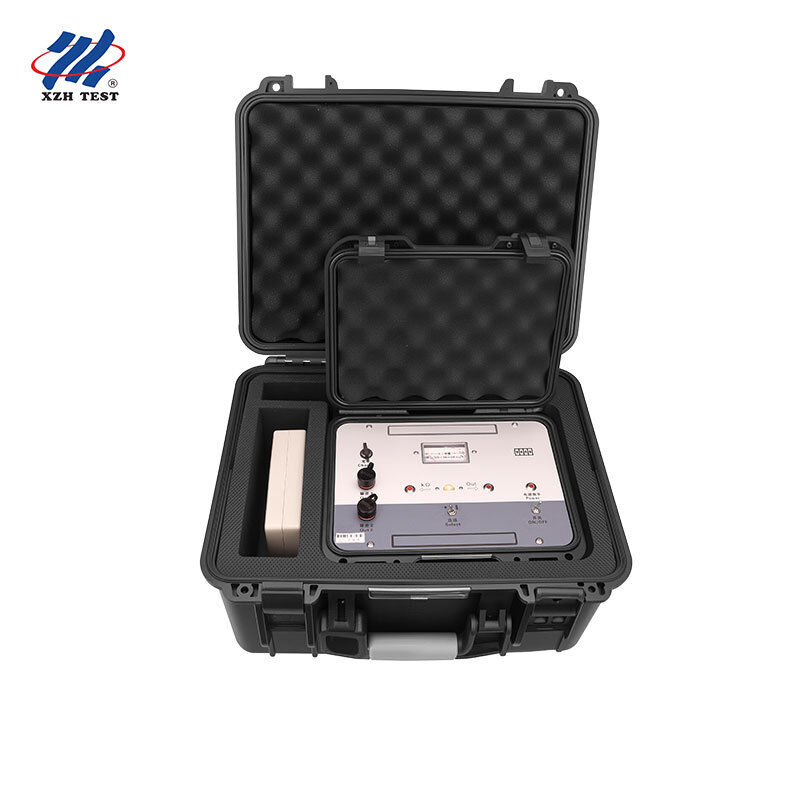

Система состоит из передатчика сигнала, приемника сигнала, зонда, вставных стержней и подключения.и эстетически изысканныйИнструмент отличается высокой чувствительностью, превосходными возможностями борьбы с помехами с помощью синхронизированного показания акустического метра, удобной работой с одним оператором и быстрымточная локализация точки отказа.
Ключевые особенности
Двухрежимное обнаружение
Комбинирует метод индукции (пространственный прием магнитного поля) и метод вставки (измерение разницы потенциала на земле) в одном приборе.охватывающий весь спектр сценариев неисправности погруженных кабелей. |
Встроенное измерение KΩ
Интегрированная функция измерения сопротивления изоляции заменяет необходимость в отдельном мультиметре или мегомметре, который может непосредственно определять характер неисправности (утечка, повреждение ядра,короткое замыкание) перед развертыванием обнаружения. |
Приемник с двойной чувствительностью
Переключение высокой/низкой чувствительности с синхронизированной визуальной индикацией акустического метра обеспечивает четкую интерпретацию сигнала как в сильной, так и в слабой среде сигнала. |
Выход 2 - высокопоточный терминал
Специальное 1-5A пиковое импульсное выход для обнаружения металлических сбоев короткого замыкания повышает эффективность при одновременном минимизации расхода энергии. |
Высокая антиинтерференция
Принимаемый сигнал остается четким и стабильным даже при работе непосредственно под 220-киловаттными высоковольтными линиями передачи, обеспечивая надежное обнаружение в среде коридора электропередачи. |
Методы многократной проверки
Поддерживает более 17 проверенных методов обнаружения и проверки, включая боковую симметрию, перекресток, эквипотенциальный круг и проверку X-типа для устранения ложных точек. |
Расширенный диапазон обнаружения
Эффективно обнаруживает разломы длиной до 3 км, при практическом опыте работы на местах, превышающем 1-5 км на глубине 2-3 метра. |
Переносный полевой дизайн
Полный комплект весит примерно 5 кг в прочном транспортном чехле, который может использоваться одним оператором с минимальным временем установки. |
¢Технические спецификации
Передатчик
| Параметр |
Спецификация |
| Форма выходного сигнала |
Период импульса 1,34 ± 0,15 мс, ширина 0,2 ± 0,1 мс, промежуточный период 1,8 ± 1 с |
| Выходное напряжение (высокий диапазон) |
> 1000Вп-п |
| Выходное напряжение (средний диапазон) |
> 60Вп-п |
| Выходное напряжение (низкий диапазон) |
> 30Вп-п |
| Выходной терминал 2 |
Пиковый импульс короткого замыкания 1-5A |
| Мощность импульса |
> 2,5 Вт (при высокой загрузке 80 кОм) |
| KΩ Измерение |
0-∞ диапазон ✓ проверяет непрерывность, отключение, смешивание и устойчивость к утечке на земле |
| Силовое питание |
8.4В перезаряжаемая батарея |
Приемник
| Параметр |
Спецификация |
| Форма полученного сигнала |
Период импульса 1,36 ± 0,15 мс, ширина 0,2 ± 0,1 мс, промежуточный период 1,8 ± 1 с |
| Настройки чувствительности |
Выбор высокого / низкого |
| Указание |
Аналоговый счетчик (± направление) с синхронизированным звуковым выходом |
| Силовое питание |
6В (4x AA батареи) |
Производительность обнаружения
| Параметр |
Спецификация |
| Точность пробела (≤ 500kΩ) |
< 0,2 м (метод вставки, длина ≤3 км, глубина ≤2 м) |
| Точность сбоев в ядре |
< 0,4 м (длина ≤ 1 км, глубина ≤ 2 м, хорошая изоляция) |
| Практический диапазон обнаружения |
Может превышать 1-5 км на глубине 2-3 м в полевых условиях |
| Противопомешательство |
Надежная работа на линиях 220 кВ |
| Условия эксплуатации |
Температура окружающей среды от -15°C до +55°C; атмосферное давление 86-108kPa |
Методы обнаружения
Метод индукцииНа основе принципов электромагнитного поля, импульсный сигнал, передаваемый в кабель, создает магнитное поле в окружающем пространстве.который усиливается приемником как в звуковой, так и в визуальный отклонение измерителяПроследуя интенсивность звука и амплитуду колебания иглы, оператор определяет направление кабеля, приблизительную зону разлома, точное подземное положение и базовую глубину захоронения.
Способ вставкиКогда импульсный сигнал передается в погруженную линию, на поверхности земли над маршрутом кабеля и точкой отказа образуется регулярное электрическое поле.Два вставных стержня измеряют потенциальную разницу между двумя точками в этом распределенном полеПриемник усиливает сигнал на визуальное отклонение измерителя (положительное/отрицательное направление) и звуковой выход.точное местоположение под землей и точная точка сбоя точно определены.
Инструмент поддерживает более 17 проверенных методов проверки для устранения ложноположительных результатов, включая: метод боковой симметрии, метод перекрестного пересечения, проверку равнопотенциального круга,Проверка типа X, Метод форвардной симметрии, метод двухкратного позиционирования, метод короткого расстояния и метод увлажнения для твердых поверхностей.
Список упаковки
| Нет, нет, нет. |
Положение |
Качество. |
Примечания |
| 1 |
Передатчик |
1 |
Источник сигнала с функцией измерения KΩ |
| 2 |
Приемник |
1 |
Двойная чувствительность с указанием акустикометра |
| 3 |
Зонд |
1 |
Для индукционного метода сбора пространственного магнитного поля |
| 4 |
Голова зонды |
1 |
Замена кончика зонда |
| 5 |
Вставные стержни (красные и черные) |
2 |
Для измерения различий потенциала методом вставки |
| 6 |
Соединительные линии |
2 |
Сигнальные и заземляющие кабели |
| 7 |
Зарядка |
1 |
Для батареи передатчика |
Часто задаваемые вопросы
В: В чем разница между методом индукции и методом вставки?
Индукционный метод использует зонд для захвата пространственного магнитного поля, генерируемого вокруг заряженного кабеля, идеально подходит для быстрого отслеживания направления кабеля, оценки глубины захоронения,и распознавание приблизительной зоны разломаМетод вставки измеряет различия потенциала поверхности грунта через два вставных стержня, позволяя точно определить местоположение точки отказа с точностью < 0,2 м. При совместном использованииони обеспечивают полный рабочий процесс: индукция для грубого сканирования, вставка для точной проверки.
Вопрос: Как встроенная функция измерения KΩ помогает в полевых условиях?
Перед установкой детектора функция измерения KΩ позволяет оператору измерить сопротивление изоляции между каждым проводником и землей,непосредственное определение типа неисправности ≈ является ли это неисправностью земли с низким сопротивлением (≤20kΩ), с высоким сопротивлением наземного отказа (20-500kΩ) или изоляции сломанного ядра (> MΩ).Это устраняет необходимость в отдельном мультиметра или мегомметра и обеспечивает правильный метод обнаружения и выходной настройки передатчика с самого начала.
Вопрос: Может ли XHHD530M обнаруживать дефекты под бетонными или асфальтовыми поверхностями?
Да, для твердых поверхностей, таких как цементные дороги, асфальт, кирпич и камень, прибор использует метод увлажнения, обертывая кончики вставных стержней пропитанным водой материалом (рукава,ткань) для увеличения контакта с землейИндукционный метод работает без контакта с землей, позволяя первоначальное сканирование над любым типом поверхности.
Вопрос: Как прибор обрабатывает ложные сигналы и фантомные точки отказа?
XHHD530M поддерживает более 17 методов проверки, разработанных на основе десятилетий полевого опыта, чтобы устранить ложноположительные результаты, вызванные T-соединениями, углами, пересечением подземных линий, металлическими трубами,и неравномерные глубины захороненийМногометодная перекрестная проверка гарантирует, что выявленная точка неисправности является подлинной до начала раскопок.
Вопрос: Каков максимальный диапазон и глубина обнаружения?
Прибор предназначен для обнаружения неисправностей до 3 км в длину кабеля с глубиной захоронения 2 м при точности позиционирования < 0,2 м. В практических условиях полевых условийМногие пользователи сообщают об эффективном обнаружении за 5 км на глубине 2-3 метра., в зависимости от состава почвы и характеристик отказоустойчивости.
Вопрос: Может ли XHHD530M работать вблизи высоковольтных линий электропередачи?
Да, прибор обладает высокой способностью к противодействию помехам и был проверен в полевых условиях, чтобы обеспечить четкий, стабильный прием сигнала даже при работе непосредственно под 220 кВ линиями передачи.Синхронизированный индикатор акустического метра обеспечивает двойную подтверждение без воздействия электромагнитного шума.
Вопрос: Какая гарантия и поддержка включены?
12-месячная стандартная гарантия от производственных дефектов с пожизненной технической поддержкой. Сертификат CE и ISO. Каждый комплект включает в себя передатчик, приемник, зонд, вставные стержни, кабели соединения,зарядкаОбучение на месте и расширенная гарантия доступны по запросу.
Послепродажное обслуживание
12-месячная бесплатная гарантия на вопросы качества продукции, пожизненное обслуживание и техническая поддержка. Сертификат CE и ISO. Технические запросы обычно получают ответ в течение 24 часов.По запросу доступны наземное ввод в эксплуатацию и обучение оператора.
