Идентификатор кабеля XHSB505B

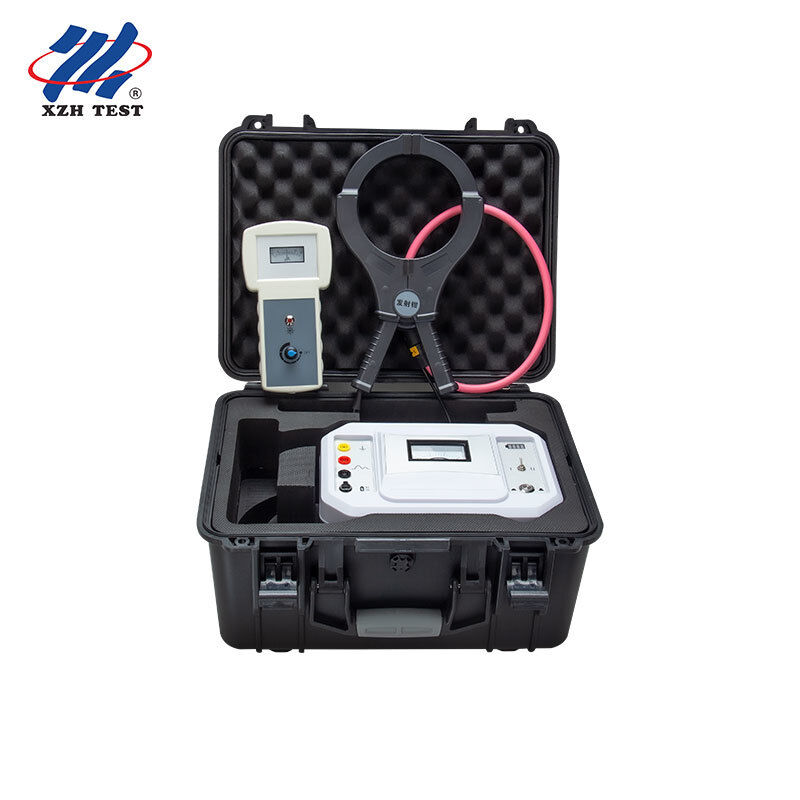

Идентификатор кабеля специально разработан для инженеров силовых кабелей и работников электроэнергетической отрасли для решения проблем идентификации кабелей. Его рабочий принцип заключается в том, что передатчик выдает регулярные импульсные сигналы, подаваемые на идентифицируемый кабель, генерируя наведенные сигналы, соответствующие передаваемому сигналу вдоль кабеля. Приемный зажим и приемник преобразуют, детектируют и идентифицируют сигнал, а путем наблюдения за амплитудой, количеством импульсов и полярностью, отображаемыми на приемнике, целевой кабель может быть идентифицирован среди множества кабелей в траншее. Этот продукт имеет функции идентификации как под напряжением, так и обесточенных кабелей, удовлетворяя разнообразные потребности в идентификации кабелей на строительных площадках электроэнергетических объектов. Он состоит из передатчика, передающего зажима, приемника и гибкого приемного зажима.
Применение и целевая аудитория: Разработан для инженеров силовых кабелей и работников электроэнергетической отрасли, которым необходимо идентифицировать целевые кабели в многокабельных траншеях, каналах и кабельных лотках во время работ по строительству, техническому обслуживанию и ремонту электроэнергетических объектов, поддерживая идентификацию как под напряжением, так и обесточенных кабелей.
Ключевые особенности
- Идентификация кабелей под напряжением и обесточенных кабелей в одном приборе, удовлетворяющая разнообразные требования на объекте.
- Передатчик выдает импульсные сигналы частотой 800 Гц с выбираемым уровнем I (145 В) и уровнем II (240 В), а также выходным током 0 ~ 10 А.
- Встроенная перезаряжаемая литиевая батарея большой емкости (12,6 В 5200 мАч) с более чем 4 часами непрерывной работы, защитой от короткого замыкания, защитой от перегрева и индикацией уровня заряда батареи.
- Портативный корпус из АБС-пластика; стрелка амперметра регулярно отклоняется, а индикатор питания динамически мигает при передаче сигналов.
- Передающий зажим с раскрытием зева φ105 мм передает сигналы на целевой кабель с индикацией направления; гибкий приемный зажим (катушка Роговского) с внутренним диаметром около 200 мм подходит для толстых кабелей или проводников неправильной формы.
- Приемник с 3,2-дюймовым цветным ЖК-экраном, высокоскоростным микропроцессором и точным алгоритмом, отображающий в реальном времени амплитуду сигнала, количество импульсов, полярность и результат обнаружения.
- Функция калибровки сигнала: когда амплитуда, количество импульсов и полярность совпадают, на строке состояния отображается "Целевой кабель"; в противном случае "Нецелевой кабель".
- Регулировка усиления от 1 до 8 уровней, бесконтактное измерение, безопасно и быстро.
Технические характеристики
Передатчик
| Параметр |
Спецификация |
| Функция |
Излучает специальный импульсный сигнал, индикация состояния выходного сигнала, индикация батареи, защита от перегрева, защита от короткого замыкания |
| Источник питания |
Перезаряжаемая литиевая батарея большой емкости 12,6 В 5200 мАч, более 4 часов непрерывной работы |
| Режим вывода |
Прямое подключение для идентификации обесточенных кабелей; связь через передающий зажим для идентификации под напряжением |
| Частота излучения |
Импульсный сигнал 800 Гц |
| Период импульса |
2,75 с на группу |
| Выходное напряжение |
Уровень I: 145 В; Уровень II: 240 В (±10%) |
| Выходной ток |
0 ~ 10 А (мгновенное среднее значение, ±10%) |
| Измерительные провода |
Красно-черные провода с зажимами типа "крокодил", по 1,5 м каждый |
| Размер передающего зажима |
320 × 180 × 35 мм, зева φ105 мм, кабель 3 м |
| Размер передатчика |
268 × 193 × 100 мм |
| Рабочая температура |
-20 °C ~ 55 °C |
| Условия хранения |
-20 °C ~ 40 °C, ≤95% относительной влажности, без конденсации |
| Зарядное устройство |
Зарядное устройство постоянного тока 12,6 В 1 А |
Приемник
| Параметр |
Спецификация |
| Функция |
Идентификация кабелей под напряжением, идентификация обесточенных кабелей |
| Источник питания |
Перезаряжаемая литиевая батарея 7,4 В 2200 мАч, 5 часов непрерывной работы |
| Дисплей |
3,2-дюймовый цветной ЖК-экран |
| Калибровка сигнала |
Калибрует передаваемый сигнал; усиление блокируется после калибровки, повторная калибровка для разных кабелей |
| Распознавание направления |
Передающий зажим, приемный зажим и сигнал нагрузки должны быть в одном направлении |
| Результат идентификации |
Амплитуда, количество импульсов и полярность показывают "√", а строка состояния отображает "Целевой кабель" |
| Диапазон обнаружения |
Обесточенный: 0 Ω ~ 2,5 кΩ; Под напряжением: 0 Ω ~ 20 Ω |
| Регулировка усиления |
Регулируется от 1 до 8 уровней |
| Гибкий приемный зажим |
Катушка Роговского, провод около 2 м, внутренний диаметр около 200 мм |
| Размер приемника |
240 × 100 × 36 мм |
| Рабочая температура |
-20 °C ~ 55 °C, ниже 80% относительной влажности |
| Зарядное устройство |
Зарядное устройство 8,4 В 1 А |
Часто задаваемые вопросы
В1: Для кого предназначен этот идентификатор кабеля?
Он предназначен для инженеров силовых кабелей и работников электроэнергетической отрасли, которым необходимо идентифицировать целевые кабели в многокабельных траншеях, каналах и кабельных лотках во время работ по строительству, техническому обслуживанию и ремонту электроэнергетических объектов.
В2: Может ли он идентифицировать кабели как под напряжением, так и обесточенные?
Да. Он поддерживает как идентификацию кабелей под напряжением (трехжильные бронированные кабели через связь передающим зажимом), так и идентификацию обесточенных кабелей (прямое подключение), удовлетворяя разнообразные требования на объекте.
В3: Каковы основные выходные характеристики передатчика?
Передатчик выдает импульсные сигналы частотой 800 Гц с выбираемым уровнем I (145 В) и уровнем II (240 В), выходным током от 0 до 10 А, питается от перезаряжаемой батареи 12,6 В 5200 мАч для более чем 4 часов непрерывной работы.
В4: Как он подтверждает целевой кабель?
Когда амплитуда, количество импульсов и полярность совпадают с калиброванным сигналом, приемник показывает "√" для всех трех и отображает "Целевой кабель" на строке состояния; нецелевые кабели показывают "×" и "Нецелевой кабель".
В5: Чем этот идентификатор кабеля отличается от обычного кабельного тестера?
Он сочетает в себе гибкий приемный зажим (катушка Роговского, внутренний диаметр около 200 мм) для толстых или неправильных кабелей, метод обнаружения направления импульса 800 Гц, регулировку усиления от 1 до 8 уровней и портативный корпус из АБС-пластика с защитой от короткого замыкания и перегрева.
