Портативная система обнаружения неисправностей кабеля с дуговым отражением

Name: Портативная система обнаружения неисправностей кабеля с дуговым отражением
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500 USD
Availability: InStock

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE, ISO
Номер модели:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE, ISO

Номер модели:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Модель №.:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Власть:

Электричество

Индивидуальные:

Индивидуальные

Транспортный пакет:

Экспортированный деревянный ящик

Торговая марка:

XZH Тест

Поставка способности:

2000 шт/год

Кастомизация:

Доступный

Послепродажное обслуживание:

Послепродажное обслуживание

Гарантия:

12 месяцев

Выделить:

High Light

Выделить:

Переносный детектор неисправностей кабеля

Машина для обнаружения неисправностей кабеля с дугой

Trading Information

Количество мин заказа:

1 единицы

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянный корпус

Время доставки:

5-8 дней

Условия оплаты:

T/T

Поставка способности:

2000pcs/year

Характер продукции

Обзор продукта

Портативная система обнаружения повреждений кабеля методом дугового отражения XZH TEST — это полностью интегрированная диагностическая платформа для подземных силовых кабельных сетей. Объединяя предварительный локатор TDR с частотой 400 МГц, запатентованную технологию ARC-отражения с множественными импульсами, цифровой акустико-магнитный указатель места повреждения, многочастотный локатор кабельных трасс и высоковольтный генератор импульсов на тележке мощностью 2048 Дж, эта система обеспечивает профессиональное обнаружение повреждений от начального предварительного определения до точного определения с точностью до сантиметра. Разработанная для полевых бригад коммунальных служб, электромонтажных подрядчиков и команд промышленного обслуживания, система поддерживает кабели длиной до 120 км с разрешением предварительного определения 0,07 м и точностью окончательного определения места повреждения <0,2 м — что обеспечивает быстрое и уверенное устранение неисправностей с минимальными земляными работами.

Конфигурация системы

Наименование продукта	Модель	Кол-во	Ключевая возможность
Предварительный локатор повреждений кабеля	XHGG502A	1	TDR, ICE, ARM (множественные импульсы) — 400 МГц, диапазон ≥120 км, сенсорный дисплей 10,1 дюйма
Указатель места повреждения кабеля	XHDD503C	1	Цифровая акустико-магнитная синхронизация, точность <0,2 м, IP65
Локатор кабельных трасс	XHGX507	1	Трассировка трассы, измерение глубины/тока, идентификация кабеля, шаговое напряжение (А-образная рама)

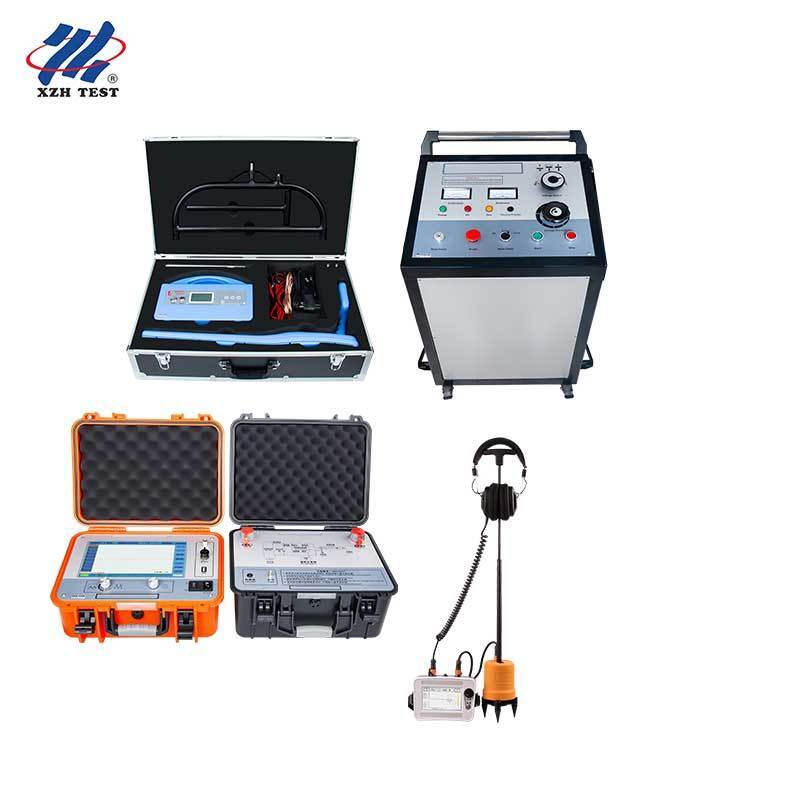

Высоковольтный генератор импульсов (на тележке)	XHHV535-4TSC	1	0–32 кВ, 2048 Дж, конденсаторная батарея с 3 скоростями, конструкция на тележке

Компоненты системы

1. XHGG502A — Предварительный локатор повреждений кабеля (TDR + ARC-отражение)

Высокоразрешающее определение расстояния до повреждения с множественными импульсами 400 МГц

Продвинутый промышленный предварительный локатор с полноцветным сенсорным TFT-дисплеем 10,1 дюйма (1024×600, светодиодная подсветка 280 нит для читаемости при прямом солнечном свете) и встроенной системой для безопасной и стабильной работы. Поддерживает три режима тестирования: TDR (импульс низкого напряжения), ICE (импульсный ток) и запатентованный ARM (метод дугового отражения с 8-импульсной многократной съемкой). Метод множественных импульсов получает 8 наборов форм сигналов за один высоковольтный импульс, эффективно устраняя помехи от косинусоидальных колебаний и значительно упрощая анализ высокоомных повреждений. Хранит >8000 записей форм сигналов НН/ВН и >250 записей множественных импульсов с экспортом через USB на ПК. Полностью автоматический непрерывный отбор проб с автоматической установкой диапазона и анализом форм сигналов.

Частота дискретизации: 1 МГц – 400 МГц
Режимы тестирования: TDR, ICE (импульсный ток), ARM (8-импульсное дуговое отражение)
Диапазон измерения: ≥120 км (10 выбираемых диапазонов)
Минимальное разрешение: 0,07 м | Слепая зона тестирования: ≤10 м
Ошибка измерения: ≤±(0,5%×L+1 м)
Амплитуда импульса: 300 В ±15%
Дисплей: Сенсорный TFT 10,1 дюйма, 1024×600, 280 нит, видимый на солнце
Вес: 4,7 кг (Д358×Ш284×В168 мм)

2. XHDD503C — Указатель места повреждения кабеля

Акустико-магнитная синхронизация — Точность <0,2 м

Профессиональный цифровой указатель места повреждения, использующий акустико-магнитную синхронизацию для точной локализации повреждения. Когда генератор импульсов подает высоковольтные импульсы, акустический (ударный) и электромагнитный сигналы распространяются от точки повреждения с разной скоростью. Указатель места повреждения улавливает оба сигнала с помощью своего многослойного изолированного датчика заземления со степенью защиты IP65, в реальном времени рассчитывает разницу во времени и отображает синхронизированные двухканальные формы сигналов на своем 5-дюймовом сенсорном ЖК-дисплее, видимом на солнце. Особенности: подавление фонового шума BNR, подавление шума при отключении звука, четыре выбираемых режима фильтрации (полнополосный/низкочастотный/высокочастотный/полосовой) и индикация отклонения трассы. 16-уровневая регулировка усиления (0–112 дБ) с 8-уровневой регулировкой канала и магнитного усиления.

Точность акустико-магнитного метода: <0,2 м | Точность идентификации трассы: <0,5 м
Фильтрация: Полнополосный (100–1600 Гц), Низкочастотный (100–300 Гц), Высокочастотный (160–1600 Гц), Полосовой (200–600 Гц)
Выходное усиление: 16 уровней (0–112 дБ) | Выходное сопротивление: 350 Ом
Дисплей: Сенсорный ЖК-дисплей 5 дюймов, видимый на солнце
Аккумулятор: 4×18650 литиевый, >8 ч в режиме ожидания
Защита: Водонепроницаемость IP65, многослойный датчик физической изоляции
Вес: 6,5 кг (428Д×350Ш×230В мм)

3. XHGX507 — Локатор кабельных трасс (трассировщик маршрута)

Трассировка трассы, измерение глубины и тока, идентификация кабеля

Многочастотная электромагнитная система передатчика-приемника для трассировки подземных кабельных маршрутов, измерения глубины, измерения тока и идентификации кабеля. Передатчик подает стабильные синусоидальные сигналы на тестируемый кабель посредством прямого подключения, накладного (зажим) или индукционного методов. Приемник обеспечивает отображение в виде гистограммы, стрелочное наведение и голосовые подсказки для интуитивно понятного управления одним оператором. Поддерживает четыре активные частоты плюс пассивное обнаружение 50 Гц, четыре режима антенны (нижняя/верхняя точка/шаговое напряжение/ток зажима) и встроенный омметр для измерения сопротивления петли. Включает А-образную раму для обнаружения замыканий на землю методом шагового напряжения до 2 МОм.

Активные частоты: 815 Гц, 8 кГц, 33 кГц, 83 кГц + пассивные 50 Гц
Глубина обнаружения: До 10 м | Максимальное расстояние: 15 км (прямое подключение)
Режимы антенны: Нижняя точка (ноль), Верхняя точка (пик), Шаговое напряжение, Ток зажима (А-образная рама)
Регулировка усиления: Ручная, динамический диапазон 100 дБ | Дисплей: 0–999 цифровой + гистограмма
Срок службы батареи: Непрерывно >8 ч, прерывисто >16 ч
Согласующая нагрузка: 5 Ом – 3000 Ом | Точность: НЧ ±(1–5)%, ВЧ ±(5–12)%

4. XHHV535-4TS — Высоковольтный генератор импульсов на тележке

Источник импульсной энергии на тележке мощностью 2048 Дж с 3-скоростной конденсаторной батареей

Профессиональный высоковольтный генератор импульсов на тележке, объединяющий источник постоянного высокого напряжения, трехскоростную конденсаторную батарею (64 мкФ/8 кВ, 16 мкФ/16 кВ, 4 мкФ/32 кВ), разрядный искровой промежуток, автоматическое разрядное устройство и переключение уровней напряжения в одной колесной тележке. Обеспечивает от 0 до 2048 Дж на каждом уровне напряжения с током пробоя до 240 мА для кондиционирования повреждений. Поддерживает режимы одиночного запуска, цикла и постоянного тока с автоматическим временем воздействия 6–7 секунд. Особенности: блокировка безопасности при запуске с нулевым положением, защита от перенапряжения/перегрузки по току/перегрева, автоматический разряд после работы и корпус IP54. Функционирует как генератор импульсов для точного определения места повреждения, так и испытатель постоянным напряжением (0–32 кВ, 0–20 А).

Импульсное напряжение: 0–8 кВ / 0–16 кВ / 0–32 кВ (3-ступенчатая регулировка)
Конденсаторная батарея: 64 мкФ/8 кВ | 16 мкФ/16 кВ | 4 мкФ/32 кВ
Энергия разряда: 0–2048 Дж на каждом уровне напряжения
Ток пробоя: 240 мА @ 8 кВ | 120 мА @ 16 кВ | 60 мА @ 32 кВ
Безопасность: Блокировка при нулевом запуске, авторазряд, защита от перегрева 85°C, IP54
Размеры: 550Д×500Ш×1000В мм | Вес: ≤130 кг
Источник питания: Переменный ток 220 В ±10%, 50 Гц ±2 Гц

Полные характеристики системы

Параметр	Спецификация
Модель системы	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
Частота дискретизации TDR	1 МГц – 400 МГц
Диапазон предварительного определения	≥120 км
Разрешение предварительного определения	0,07 м (слепая зона ≤10 м)
Точность определения места повреждения	<0,2 м (акустико-магнитный)
Глубина обнаружения трассы	До 10 м (макс. расстояние 15 км)
Импульсное напряжение	0–32 кВ (3 ступени: 8/16/32 кВ)
Энергия разряда	0–2048 Дж (на уровень напряжения)
Тип генератора импульсов	На тележке, 3-скоростная конденсаторная батарея
Бренд	XZH TEST
Происхождение	Китай
Сертификация	CE, ISO
Гарантия	12 месяцев

Полный рабочий процесс обнаружения повреждений

Тестирование изоляции кабеля и характеристика поврежденияВыполните начальное измерение сопротивления изоляции, чтобы подтвердить наличие повреждения и определить его тип (высокоомное/низкоомное, обрыв/короткое замыкание, перекрытие).
Предварительное определение места повреждения (XHGG502A)Подключите предварительный локатор TDR. Используйте импульс НН для низкоомных/обрывных повреждений или метод ARC-отражения с множественными импульсами ARM для высокоомных/перекрывающихся повреждений. Прибор автоматически получает 8 наборов форм сигналов за один высоковольтный импульс для надежного определения расстояния.
Трассировка маршрута и идентификация кабеля (XHGX507)Используйте локатор кабельных трасс для отслеживания точного маршрута кабеля, измерения глубины залегания и надежной идентификации целевого кабеля из пучка. Отметьте маршрут на поверхности земли.
Генерация импульсов (XHHV535-4TSC)Подавайте периодические высоковольтные импульсы на выбранном уровне напряжения для создания обнаруживаемых акустических и электромагнитных переходных сигналов в точке повреждения для точного определения.
Точное определение места повреждения (XHDD503C)Пройдите по отмеченному кабельному маршруту с акустико-магнитным указателем места повреждения. Отслеживайте 4 одновременных дисплея временной задержки — точка, где акустико-магнитная временная задержка приближается к нулю, находится непосредственно над повреждением, в пределах <0,2 м.
Ремонт кабеля и повторное тестированиеВыполните точные земляные работы в отмеченной точке, отремонтируйте кабель и проверьте восстановление работоспособности с помощью окончательного теста изоляции, чтобы подтвердить целостность эксплуатации.

Часто задаваемые вопросы

В1: Какие типы повреждений может обрабатывать метод ARC-отражения с множественными импульсами, которые не может обрабатывать обычный TDR?

Метод ARC-отражения (ARM) с 8 импульсами на XHGG502A специально разработан для высокоомных и перекрывающихся повреждений, которые дают слабые или неоднозначные отражения при стандартном TDR. В отличие от методов вторичных импульсов, которые испытывают трудности с помехами от косинусоидальных колебаний, ARM получает 8 наборов форм сигналов за один высоковольтный импульс — гарантируя множественные чистые, интерпретируемые эхо-сигналы от повреждений независимо от длины кабеля, расстояния до повреждения или периода колебаний. Это особенно эффективно для повреждений, вызванных проникновением воды в кабелях с бумажной изоляцией, и высокоомных повреждений оболочки.

В2: Каково преимущество высоковольтного генератора импульсов на тележке перед портативными устройствами?

Конструкция на тележке XHHV535-4TSC сочетает высокую выходную мощность генератора импульсов лабораторного класса (2048 Дж при 32 кВ) с мобильностью в полевых условиях. Конструкция на колесной тележке (550×500×1000 мм, ≤130 кг) позволяет одному оператору транспортировать его по объекту, одновременно размещая 3-скоростную переключаемую конденсаторную батарею (4/16/64 мкФ) и обеспечивая три режима работы (одиночный запуск, автоматический цикл с интервалами 6–7 секунд и испытание постоянным напряжением). Интегрированный автоматический разряд, блокировка при нулевом запуске и корпус IP54 превосходят портативные устройства по безопасности и возможностям.

В3: Может ли эта система управляться одним техником в полевых условиях?

Да. Каждый компонент разработан для развертывания одним оператором с интуитивно понятными сенсорными интерфейсами (10,1 дюйма на предварительном локаторе, 5 дюймов на указателе места повреждения) и графическим руководством. Локатор кабельных трасс XHGX507 обеспечивает отображение в виде гистограммы, стрелок и голосовых подсказок — один человек может выполнить полный рабочий процесс трассировки маршрута и измерения глубины. Генератор импульсов XHHV535-4TSC перемещается на колесах для удобного позиционирования одним человеком. Для безопасности во время высоковольтных операций рекомендуется бригада из двух человек в соответствии со стандартными протоколами безопасности коммунальных служб.

В4: Какое обучение, документация и послепродажная поддержка предоставляются?

XZH TEST предоставляет полные руководства пользователя на английском языке, ввод в эксплуатацию на месте и обучение операторов по запросу с каждой системой. Стандартная 12-месячная гарантия покрывает производственные дефекты, с возможностью расширенной гарантии и сервисных контрактов. Включена удаленная техническая поддержка по электронной почте, видеосвязи и телефону. Мы поставляем все необходимые аксессуары: высоковольтный выходной кабель (5 м), кабель защитного заземления (5 м), зажимы (Ø150 мм), А-образную раму для обнаружения шагового напряжения, зарядные устройства и соединительные кабели.

В5: Каковы сроки поставки, упаковка и производственные мощности?

Стандартная доставка осуществляется в течение 5–8 рабочих дней после подтверждения заказа. Каждый компонент системы упакован индивидуально в усиленные экспортные деревянные ящики с внутренней пенопластовой прокладкой для обеспечения безопасной международной транспортировки. Минимальный объем заказа — 1 единица, условия оплаты — T/T. Годовая производственная мощность составляет 2000 комплектов, что обеспечивает наличие как для индивидуальных покупок, так и для крупномасштабных программ закупок.

Упаковка и доставка

Предмет	Деталь
Упаковка	Усиленные экспортные деревянные ящики с внутренней пенопластовой прокладкой
Срок доставки	5–8 рабочих дней
Производственная мощность	2000 комплектов в год
Минимальный объем заказа	1 единица
Условия оплаты	T/T
Гарантия	12 месяцев
