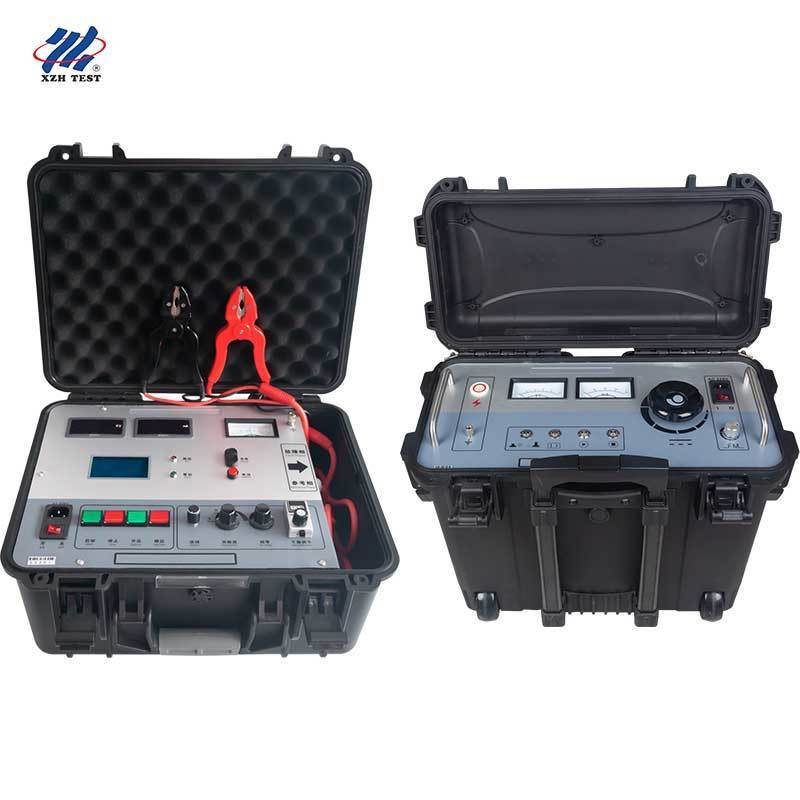

Высокочувствительный детектор повреждений кабельной оболочки с гальванометрическим балансировочным мостом, выход 10 кВ для точного обнаружения повреждений

Высокочувствительный детектор повреждений кабельной оболочки с гальванометрическим балансировочным мостом, выход 10 кВ для точного обнаружения повреждений

Детали продукта:

Place of Origin:	China
Фирменное наименование:	XZH TEST
Сертификация:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Подробная информация

Place of Origin:

China

Фирменное наименование:

XZH TEST

Сертификация:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Выделить:

High Light

Выделить:

Гальванометрический мостовой детектор

Высокочувствительный искатель повреждений 10 кВ

Тестирование кабеля с нулевой слепой зоной

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Поставка способности:

2000 единиц в год

Характер продукции

XHHG521B — Система моста уравновешивания гальванометра

The XHHG521B представляет собой прецизионный прибор для обнаружения повреждений оболочки кабеля, основанный на принципе моста МЮРРЕЯ. Оснащенный высокочувствительным усилителем и системой индикации уравновешивания гальванометра, он обеспечивает исключительную точность при поиске точек пробоя с высоким сопротивлением в силовых кабелях.

Ключевые особенности включают напряжение холостого хода 5000 В с током короткого замыкания 100 мА, специальный двухжильный высоковольтный резиновый кабель с четырехпроводным измерением сопротивления для устранения ошибок измерения, связанных с длиной провода, и интегрированный дисплей 12806 с автоматическим расчетом длины кабеля. Метод уравновешивания гальванометра полностью устраняет слепые зоны, что делает его идеальным для коротких кабелей и повреждений вблизи концов кабеля.

Принцип моста МЮРРЕЯ с уравновешиванием гальванометра для точности определения местоположения ±(0,1%·L±1)м
Напряжение холостого хода 5000 В с током короткого замыкания 100 мА для сложных повреждений с высоким сопротивлением
Высокочувствительный усилитель с индикацией гальванометра для точного определения точки равновесия
Четырехпроводное измерение сопротивления устраняет ошибки сопротивления провода и контакта
Интегрированный автоматический расчет расстояния до повреждения через ввод длины кабеля
Нулевая слепая зона — эффективно для коротких кабелей и повреждений у конца кабеля

XHHD523L — Высоковольтный локатор повреждений оболочки кабеля

The XHHD523L представляет собой профессиональное устройство с высоким выходным напряжением, предназначенное для быстрого и точного определения местоположения повреждений оболочки кабеля. С регулируемым выходным напряжением в виде прямоугольной волны от 0 до 10 кВ и выходным током до 200 мА при мощности 2 кВА, он полностью соответствует стандартам GB50150-2006 для испытаний внешней оболочки кабеля.

Он отличается широким диапазоном регулировки частоты от 0,2 Гц до 5 Гц, переключением в одно нажатие между режимами точного определения местоположения и испытания на выдерживаемое напряжение, а также нулевой защитой для безопасной работы. Чувствительность приемника полностью регулируется для оптимизации обнаружения сигнала в различных полевых условиях и глубинах залегания кабеля.

Регулируемое выходное напряжение 0~10 кВ для универсальных испытаний на всех уровнях напряжения кабеля
Выходной ток 0~200 мА при мощности 2 кВА для требовательных сценариев повреждений
Частота регулируется от 0,2 Гц до 5 Гц для оптимального проникновения сигнала
Переключение в одно нажатие между режимом точного определения местоположения и испытанием на выдерживаемое постоянное напряжение
Полностью регулируемая чувствительность приемника для различных полевых условий
Интегрированная нулевая защита и защита от перегрузки по току

Технические характеристики комбинированной системы

Параметр	Спецификация
Модель	XHHG521B + XHHD523L
Входное напряжение	Переменный ток 220 В (±10%), 50 Гц (±2 Гц)
Выходное напряжение	0~10 кВ (регулируемое)
Выходной ток	0~200 мА
Выходная мощность	2 кВА
Регулировка частоты	0,2 Гц ~ 5 Гц
Точность позиционирования	±(0,1%·L±1) м
Размеры (Д×Ш×В)	540 × 310 × 460 мм
Вес	35 кг
Резервное питание от батарей	Батареи 9 В (встроенные)

Основные области применения

Обнаружение точек пробоя с высоким сопротивлением в проложенных кабелях, особенно линейных повреждений с высоким сопротивлением на промежуточных соединениях кабеля
Идентификация точек пробоя типа перекрытия с поддержанием стабильного тока с помощью источника постоянного тока
Обнаружение дефектов изоляции с низким сопротивлением, которые еще не пробились под рабочим напряжением
Подходит для испытаний внешней оболочки высоковольтных и сверхвысоковольтных одножильных и трехжильных кабелей напряжением 10 кВ-500 кВ

Часто задаваемые вопросы

В1: Каковы различия между XHHG521B и XHHD523L?

XHHG521B — это прецизионный мостовой блок, использующий принцип моста МЮРРЕЯ с индикацией гальванометра для высокоточного измерения расстояния до повреждения (±0,1%·L±1м). XHHD523L — это блок высокого напряжения и точного определения местоположения, обеспечивающий регулируемое выходное напряжение 0~10 кВ с управлением частотой 0,2~5 Гц для полевого определения местоположения повреждений и испытаний на выдерживаемое постоянное напряжение. Вместе они образуют полную систему обнаружения повреждений оболочки кабеля.

В2: В чем превосходство метода моста уравновешивания гальванометра?

Мост уравновешивания гальванометра обеспечивает чрезвычайно высокую чувствительность для обнаружения точек пробоя с высоким сопротивлением, с которыми другие методы справляются с трудом. Он не имеет слепых зон — в отличие от методов волнового отражения, которые не работают на коротких кабелях и вблизи концов кабеля. Четырехпроводное измерение устраняет ошибки сопротивления провода, а автоматический расчет с помощью дисплея 12806 значительно сокращает время тестирования.

В3: Какие типы повреждений кабеля может обнаружить эта комбинированная система?

Система обрабатывает три основных типа повреждений: (1) точки пробоя с высоким сопротивлением на промежуточных соединениях кабеля; (2) пробои типа перекрытия, где источник постоянного тока поддерживает стабильные условия дуги; и (3) дефекты изоляции с низким сопротивлением, обнаруженные мегаомметром, которые еще не полностью пробились, что позволяет проводить профилактическое обслуживание.

В4: Может ли эта система выполнять как точное определение местоположения, так и испытания на выдерживаемое напряжение?

Да. Блок XHHD523L включает переключение в одно нажатие между режимом точного определения местоположения (с использованием метода ступенчатого напряжения в виде прямоугольной волны для точного определения местоположения повреждения) и режимом испытания на выдерживаемое постоянное напряжение (выполнение 1-минутных испытаний 5 кВ-10 кВ в соответствии со стандартами GB50150-2006). Это устраняет необходимость в двух отдельных приборах.

О XZH TEST

XZH TEST является профессиональным производителем, специализирующимся на решениях для обнаружения и диагностики повреждений кабелей для электроэнергетических компаний, электромонтажных подрядчиков и промышленных клиентов по всему миру. Благодаря передовым технологиям, включая анализ моста МЮРРЕЯ, системы моста уравновешивания гальванометра, TDR и интеллектуальные системы определения местоположения повреждений, XZH TEST поставляет надежное оборудование для более быстрого обнаружения повреждений кабелей и повышения надежности сети.

Свяжитесь с нами сегодня, чтобы получить индивидуальное решение, отвечающее вашим требованиям к техническому обслуживанию кабелей.
