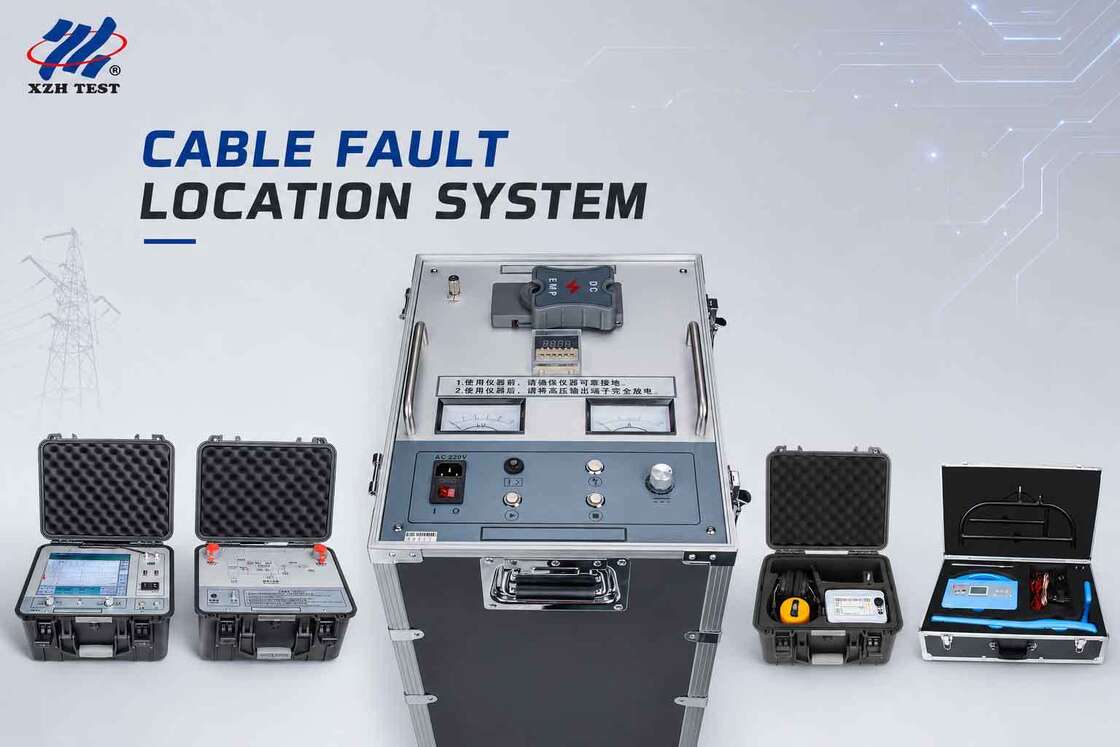

Система обнаружения неисправностей подземных кабелей

• Точно и быстро обнаружить главный изоляционный сбой кабелей питания; калибровать длину кабеля; точно определить направление и глубину заложенного кабеля.
• Доказательство ∆испытание кабеля стандартным DC
• Поиск ошибки на кабеле.
• Пин - указание на разломы кабеля на земле.
• Отслеживаю подземные кабели.
• Выбор кабеля из пакета кабелей.

Предварительное расположение кабельного отказа

Определение расстояния разрыва кабеля (в метрах или футах) от испытуемого конца определяется как предварительное расположение разрыва кабеля.как точное предварительное расположение кабельной неисправности сокращает время, необходимое для окончательного расположения неисправности по сравнению с обычным генератором перенапряжения и точным методомПре-локация использует низковольтные методы, такие как рефлектометр временного домена (TDR) и высоковольтные методы, такие как SIM, ARC, MIM, ICM / ICE и метод распада напряжения.

Введение

XHGG502Предварительный локатор неисправности кабеляявляется специальным инструментом для измерения и анализа состояния кабеля питания и расстояния от ошибки. он сочетает в себе современные электронные технологии и компьютерные технологии для реализации фильтрации сигнала, приобретения,обработка данных, графическое отображение и графический анализ для завершения измерения скорости кабеля, испытание длины кабеля, испытание расстояния от кабеля.

Главное устройство Импульсное соединительное устройство (множественный импульсный пробирник)

Основные особенности

• Отражаемый сигнал, отправляемый импульсным соединителем, отображается автоматически, и в то же время отображается волновая форма открытой цепи кабеля.
• Автоматическое вычисление и отображение расстояния от ошибки;
• Он имеет функцию хранения массивных волновых форм испытания: волновые формы, полученные в результате полевого испытания, могут быть удобно сохранены в приборе в соответствии с указанным порядком,и могут быть отозваны и замечены в любое время;
• с стандартным интерфейсом USB для принтера;
• Простая работа и высокая надежность.
• Встроенный полимерный литийный аккумулятор питания, который может тестировать кабель открытой цепи и низкого сопротивления короткого замыкания в условиях отсутствия питания.

Рабочие режимы испытанияXHGG502 ARC предварительный локатор неисправности кабеляВключают в себя низковольтный импульсный метод, высоковольтный метод подсвечивания и метод множественного импульса.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable, и получить стандартный и четкий аналогичный короткий сдвиг во время относительно стабильной дуги короткого сдвига в точке сбоя.

Различные импульсные высокие напряжения, разные длины кабелей, разные расстояния разломов кабелей, а также период и продолжительность больших колебаний косинуса очень различны.Форма волны, собранная простым методом вторичного импульса, часто нарушается большим колебанием косинуса из-за недостаточного времени задержки передачи., а форма волны хаотична и ее трудно анализировать, что может быть обеспечено только путем регулирования времени задержки запуска испытательного импульса или использования устройства для увеличения дуги среднего напряжения,что увеличивает сложность эксплуатации, вес и стоимость оборудованияМетод множественных импульсов просто преодолевает эти трудности и значительно упрощает процедуры тестирования.Восемь наборов форм испытательных волн получают из высоковольтного процесса подсвечивания одного удара.Это также является преимуществом метода множественного импульса по сравнению со вторым импульсным методом.

Показание системы эксплуатации

Испытание расстояния кабеля от ошибки в режиме высокого напряжения, этот метод испытания подходит для обнаружения различных ошибок высокого сопротивления.Изменив положение двух линий курсора, расстояние от ошибки может быть определено.

Испытание расстояния разрыва кабеля в режиме ARC ((multi-shot) тест, этот метод испытания подходит для обнаружения различных высоких сопротивлений разрыв.такие как низкое сопротивление и погруженные кабельные ошибки, метод множественного импульса проще для анализа и может помочь пользователям быстро определить расстояние от ошибки.

Испытание расстояния разрыва кабеля в режиме испытания импульса низкого напряжения. Для сбоев открытой цепи (перерыва) с низким сопротивлением и короткого замыкания расстояние разрыва можно легко измерить.

Технические параметры

Введение панели

1. Дисплей:120,1-дюймовый сенсорный экран промышленного класса;
2. Сообщение:интерфейс выхода импульсного сигнала методом низкого напряжения, интерфейс приемника ввода сигнала методом flashover высокого напряжения;
3. Уголовное наказание:терминал безопасности заземления;
4. Показатель мощности:Указывает внутреннюю мощность батареи, отображаемую в 4 сетки;
5. USB-1:внешняя беспроводная сетевая карта и устройство связи USB;
6. USB-2:внешняя беспроводная сетевая карта и устройство связи USB;
7. Выключатель питания:Положение "I", используйте источник питания переменного тока 220 В для подачи энергии в систему;
8. Переводчик "II" использует внутреннюю батарею для питания системы; когда розетка "Power Socket" подключена к источнику питания переменного тока 220 В, она одновременно заряжает батарею;
9. "О" передача, отключить систему питания;
10. Включатель:рабочее питание прибора, порт подключения 220 В переменного тока;
11. Зажигалка:место установки предохранителя системы питания переменного тока 220 В;
12. Самопроверка:передавать сигналы под действием нескольких импульсов;
13. Включение/выключение:включить и выключить рабочую мощность промышленного компьютера;
14. Амплитуда:регулировать кнопку амплитуды при сборе форм волн для изменения амплитуды собранных форм волн;
15. Светодиодный индикатор:индикаторный свет, отражающий метод проверки;
16. Перемещение:регулировать кнопку смещения при получении формы волны с целью изменения базовой высоты полученной формы волны;

Список упаковки

Отслеживание маршрута кабеля, определение местоположения, идентификация кабеля, ремонт и повторное испытание

Отслеживание кабельного пути

Зачастую определение дефекта кабеля занимает больше времени, поскольку отслеживание маршрута кабеля, находящегося под испытанием (CUT), не было проведено или маршрут кабеля неизвестен.Точный маршрут кабеля определяется с помощью метода звуковой индукции.

При методе звуковой индукции стабильный высокочастотный синусоидный сигнал переменного тока от генератора звуковой частоты вводится в CUT в конце испытания.который завершает свой путь через землю и доступен на всей кабельной прокладкеСпутниковая катушка датчика маршрута, параллельная земле, подключенная к аудиоприемнику, поймает сигналы.который отображается на приемнике визуально в виде графиков и в виде звука, захваченного через наушникиНаиболее сильный сигнал принимается прямо над кабелем, а сила сигнала уменьшается, если поисковая катушка находится по обе стороны кабеля или вдали от него.Кабельный маршрут определяется путем поиска максимальных звуковых сигналов на аудиоприемнике и наушниках.

Описание

XHGX507 подземный кабельный трубный локатор в основном используется для локализации кабельной ошибки, идентификации кабеля, пути кабеля и измерения глубины.Он может выполнять задачи, которые могли быть выполнены только несколькими наборами инструментов в прошлом.

Принцип работы

Локатор подземных кабельных труб разработан на основе метода электромагнитной индукции и применения принципа связи.

1. Электромагнитный сигнал генерируется передатчиком, и сигнал передается на испытываемый подземный кабель различными способами соединения передачи.
2. После того, как подземный кабель индуцирует электромагнитный сигнал, на кабеле генерируется индуцированный ток, и индуцированный ток распространяется вдоль кабеля на расстояние.
3. В процессе распространения тока электромагнитные волны излучаются к земле через подземный кабель.сигнал электромагнитной волны будет приниматься на земле над кабелем.
4. Положение, направление и погрешность подземного кабеля можно судить по изменению силы получаемого сигнала.

Особенности

• Большой экран LCD отображает мощность сигнала, а полоска, стрелки и голосовые запросы позволяют оператору легко оценить подземное положение кабеля и точку отказа.Один человек может сделать все.
• Полностью цифровой дизайн, четкое большое LCD графическое отображение и надежное позиционирование
• Переносимый и легкий, легко переносимый
• Встроенная аккумуляторная батарея
• Встроенный омметр для измерения сопротивления кабельной петли
• Может использоваться для обнаружения изоляционных неисправностей до 2MΩ к земле
• С функцией подсветки для адаптации к ночной работе
• Встроенный омметр для измерения сопротивления кабельной петли
• Дисплей глубины кабеля и тока

Основные компоненты

Этот локатор кабельной трубы состоит в основном из передатчика и приемника, с аксессуарами из двух зажимов, одной А-рамки и необходимых проводов подключения.

Технические параметры

Передатчик

Приемник

Список упаковки

Случай применения

Определение ошибок кабеля

Основываясь на приблизительном расстоянии от дефекта, рассчитанном предварительным локатором, и предполагаемой дефектной зоне, отмеченной с использованием процедуры отслеживания маршрута,выполняется точное определение местоположения или точное определение неисправности кабеля;.

Выявление высоких сопротивлений и неисправностей в мигании

Для определения высокого сопротивления и мигающих неисправностей периодически в дефектный кабель вводится HV-перенапряжение с помощью генератора перенапряжения,генерирующий стукающий звук в точке отказа и создающий сильное магнитное поле вокруг кабеля. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesПоскольку оба сигнала, акустический и магнитный, производятся в точке отказа одновременно, точная точка отказа точно расположена; где временная задержка между ними близка к нулю.Магнитное поле также помогает пользователю определить положение датчика и в результате легкое определение.

Введение

Прибор для определения точки отказа кабеля питания использует метод акустической и магнитной синхронизации.Электронный флеш-овер генерируется генератором разряда при ударе., подхватывается и усиливается соответствующим зондом, и точное местоположение точки отказа определяется слуховым и зрительным суждением.Это устройство, которое завершает точное расположение точки отказа кабеля в пределах грубого диапазона измерений и собирает акустическую и магнитную разницу во времениОн объединяет технологии позиционирования, тестирования с помощью путей и другие технологии.предоставление нескольких режимов испытаний и богатой и разнообразной оперативной информации для эффективного и точного определения местоположения неисправности кабеля.

Этот прибор с фиксированной точкой подходит для сбоев низкого сопротивления, короткого замыкания, открытого замыкания и отключения кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и закопанные провода из различных материалов с различными поперечными сечениями и носителямиТехнические параметры соответствуют "GB/T 18268".1 Требования к оборудованию для испытаний, используемому на промышленных площадках, в отношении предотвращения помех".

Он соответствует стандартным требованиям для акустической и магнитной фиксации в стандарте "DL ¦ T 849.2-2019 Общие технические условия для специальных испытателей для электрооборудования Часть 2:Инструмент обнаружения неисправностей кабеля".

Особенности

1. 5-дюймовый сенсорный высокояркий ЖК-дисплей обеспечивает видимость под солнечным светом.
2. Принять технологию синхронного позиционирования с использованием акустического и магнитного устройств для автоматического вычисления разницы в акустическом и магнитном времени.
3. Значение усиления и значение запуска звукового сигнала и магнитного сигнала могут регулироваться вручную для адаптации к различным условиям.
4. Он имеет технологию снижения фонового шума и может выбирать из различных методов фильтрации.
5. У него есть функции снижения фонового шума BNR и снижения шумоподавления.
6. У него указание на отклонение пути.
7. Оборудована многослойными физическими датчиками сигналов изоляции, водонепроницаемый класс IP65.
8. Встроенная литийная батарея большой емкости, длительное время ожидания, оснащена быстрой зарядкой.
9. Маленький и легкий, легкий в эксплуатации и простой интерфейс между человеком и машиной.

Технические показатели

Принцип работы

Это устройство использует метод акустической и магнитной синхронизации для точной локализации неисправностей.Его принцип основан на традиционном методе определения акустической точки и добавляет обнаружение и применение электромагнитных сигналов.

Когда генератор высокого напряжения производит ударный разряд на неисправный кабель, звук, генерируемый разрядом в точке неисправности, передается на землю.Звуковой сигнал воспринимается высокочувствительным зондомПосле усиления можно услышать звук "поп" при прослушивании с помощью наушников.

Встроенный зонд зонда принимает сигнал магнитного поля в режиме реального времени, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalПродолжайте перемещать позицию датчика, чтобы найти точку с наименьшей акустико-магнитной разницей во времени, тогда точное местоположение точки отказа будет ниже нее.

Традиционные акустические инструменты измерения, как правило, используют только наушники для мониторинга,или дополняются колебанием указателя счетчика для определения звука разряда в точке отказаПоскольку звук разряда исчезает в одно мгновение и не сильно отличается от окружающего шума, он часто создает большие трудности для операторов, которые не очень опытные.Метод акустико-магнитной синхронизации эффективно избегает вышеуказанных проблем традиционного метода акустического измерения.

Список упаковки

Введение панели управления

1. Настройка: нажмите кнопку регулировки, чтобы войти в интерфейс регулировки, и поверните кнопку регулировки, чтобы установить параметры регулировки;
2. При включении системы необходимо нажать и удерживать кнопку питания в течение 3-4 секунд, пока не услышите длительный звук "бип".Тогда ты можешь поднять кнопку.; при выключении необходимо нажать и удерживать кнопку питания в течение 3 - 4 секунд;
3. Дисплей: 5-дюймовый сенсорный.

1. Датчик: порт соединения датчика зонда;
2. Зарядка: порт подключения зарядного устройства;
3. Специальный разъем для наушников.

Введение интерфейса и функций

Операционный интерфейс включает в себя область отображения формы волны и область регулировки параметров.

1. 1/2: Настройка звукового усиления/настройка звукового спускового механизма
2. 3/4: Настройка усиления магнитного поля/настройка запуска магнитного поля
3. 5: Указание зонда
4. 6: фильтрация всех проходов
5. Фильтрация низкого пропускания
6. Высокопроходный фильтр
7. Пропускная лента фильтрации
8. 7- Мягкая настройка.
9. 8. Настройки BNR
10. 9. Настройка громкости
11. 10- Дисплей мощности.
12. 11Интенсивность звука: указание интенсивности звука и соответствующее числовое отображение.
13. 12.Электромагнитный сигнал: завершена инициализация, вы можете взять образец логотипа (молнии жёлтые); глухой или сенсорный логотип сенсора (молнии белые).
14. 13.Сила магнитного поля: указание силы магнитного поля и соответствующее числовое отображение.
15. 14.Четыре набора данных акустической и магнитной разницы во времени, показывающих акустическую и магнитную разницу во времени для использования пользователем для улучшения точности фиксированной точки.

Для определения высокого сопротивления и блеск ошибок, генератор перенапряжения используется для периодического применения перенапряжения высокого напряжения в неисправный кабель,производит ударный звук в точке отказа и сильное магнитное поле вокруг кабеляЭти акустические и магнитные сигналы улавливаются с помощью датчиков (чувствительных наземных микрофонов) и одновременно отображаются на позиционирующем приемнике в виде графики.и акустический сигнал можно услышать через наушникиПоскольку акустический и магнитный сигналы генерируются в точке отказа одновременно, точная точка отказа может быть определена; временная задержка между ними близка к нулю.Магнитное поле также может помочь пользователям определить местоположение датчика, что облегчает определение точки отказа.

Описание

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"Он в основном используется для ударного разряда при испытании неисправности кабелей с напряжением 35 кВ и ниже; он также может быть использован для испытаний напряжения постоянного тока другого электрического оборудования.

Это устройство объединяет источник высокого напряжения постоянного тока, конденсатор для хранения энергии и разрядное шаровое отверстие в одно.Это оборудование полностью заменяет традиционный испытательный трансформатор весом в сотни килограммов, операционная коробка и конденсатор для хранения импульсной энергии (обычно комплект трансформатора мощностью 5 кВА весит более 60 кг, а контрольная коробка более 30 кг),и более 20 килограммов импульсных конденсаторов хранения энергии).

Электроснабжение использует высокоточные, высокостабильные специальные высоковольтные электронные компоненты и высокочастотную высоковольтную технологию.что делает всю машину простой по структуре и сверхлегкой по весуИмпульсный генератор использует гуманизированный дизайн и режим работы, который является безопасным и надежным.и он также может работать нормально, когда высокое напряжение короткое замыкание к землеВ настоящее время это самое легкое и удобное для использования портативное высоковольтное оборудование постоянного тока.

Технические параметры

Введение панели

1. Выходное высокое напряжение (DC):Когда постоянный ток выдерживает напряжение, подключите выходной кабель высокого напряжения.
2. Выходное высокое напряжение (EMP):Во время импульсного разряда подключите высоковольтную выходную линию.
3. Безопасное место:Оборудование прибора заземлено, чтобы предотвратить электрификацию прибора или персонала.
4. Настройка времени:Установите интервал времени разряда.
5. Вольтметр:Указатель выходной напряженности высокого напряжения, используемый для отображения значения напряжения в реальном времени.
6. Включатель:Рабочее энергоснабжение прибора, переменный ток 220V ± 10%/50Hz ± 1Hz.
7. Удерживающее устройство для труб безопасности:Место установки трубки безопасности в системе питания переменного тока 220 В.
8. Выключатель питания:"Положение I" указывает на включение тока переменного тока 220 В для питания системы;
9. "0 передач" означает выключение источника питания 220 В переменного тока для питания системы.
10. Выключатель защиты от перенапряжения:Нажатие на статус указывает на то, что функция защиты от перенапряжения началась; когда она отскакивает, это указывает на то, что прибор запустил защиту от перенапряжения.
11. Кнопка запуска/световой индикатор нулевого положения:
12. 1Когда индикатор нулевого положения включен (желтый), он указывает, что он находится в нулевом положении.
13. 2Когда индикатор нулевого положения не включен, это означает, что он не находится в нулевом положении.свет индикатора нулевой позиции включен, а затем нажатие кнопки запуска может запустить высоковольтный выход.
14. Кнопка остановки/светодиод высокого напряжения:Когда испытание завершится или произойдет аномалия, нажмите эту кнопку, чтобы отключить выход высокого напряжения.Свет индикатора высокого напряжения указывает на то, что выход высокого напряжения активирован; индикатор высокого напряжения выключен, что указывает на то, что выход высокого напряжения прекратился.
15. Кнопка регулировки напряжения:Используется для регулирования размера напряжения; регулируйте высокое давление выхода по часовой стрелке, чтобы увеличиться от малого до большого, и против часовой стрелки, чтобы уменьшиться от большого до малого.
16. Кнопка выпуска:В состоянии высокого напряжения, нажатие этой кнопки может вручную выпустить внутреннее хранимое электричество.
17. Амперметр:указание измерения тока низкого напряжения.

Список упаковки
