Переносная система поиска повреждений кабеля для изоляционных дефектов подземных кабелей

Name: Переносная система поиска повреждений кабеля для изоляционных дефектов подземных кабелей
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A+503C+535-4TS+507
Price: 15500.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань, Шаньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO,CE
Номер модели:	502A+503C+535-4TS+507

Подробная информация

Место происхождения:

Сиань, Шаньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO,CE

Номер модели:

502A+503C+535-4TS+507

Выделить:

High Light

Выделить:

Портативный локатор неисправностей кабеля

тестер изоляции подземного кабеля

система обнаружения неисправностей кабеля

Trading Information

Количество мин заказа:

1 единица

Упаковывая детали:

Деревянный корпус

Время доставки:

8-10 дней

Условия оплаты:

банковский перевод

Поставка способности:

1000 комплектов/год

Характер продукции

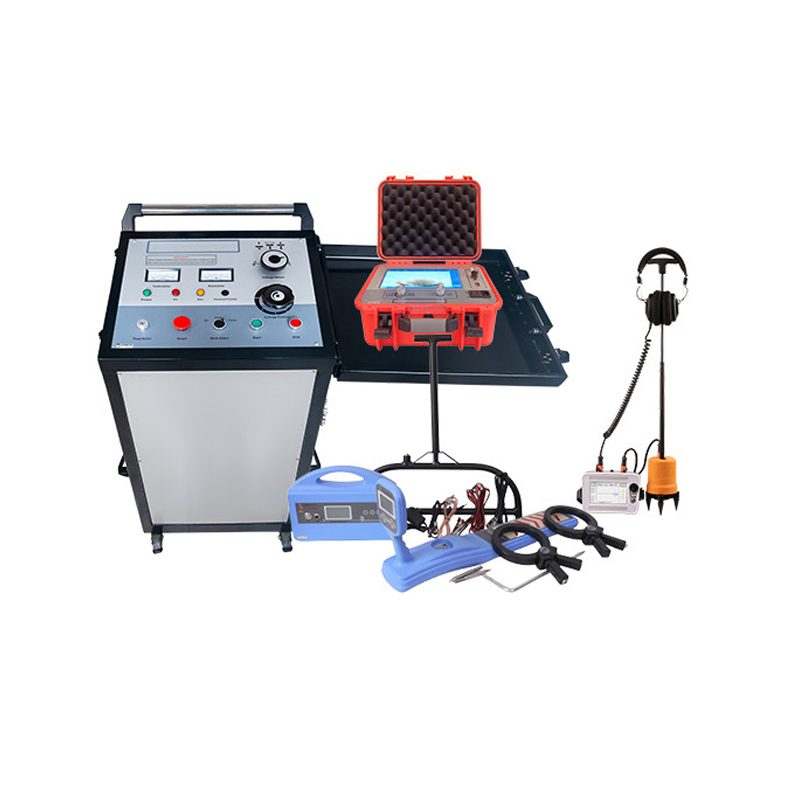

XZH TEST Портативная система обнаружения повреждений кабелей

Точная система обнаружения повреждений для основных изоляционных повреждений подземных кабелей

Функциональность системы

Использует постоянный ток или высоковольтный импульс для пробоя и разряда в точках повреждения кабеля
Использует принцип отражения бегущей волны для грубого измерения повреждений кабеля
Использует акусто-магнитный метод синхронизации для точного измерения повреждений изоляции

Генератор высоковольтных импульсов XHHV535-4T

Режим работы	Постоянный ток, Одиночный, Цикл
Выходное напряжение	0-8кВ/0-16кВ/0-32кВ, три переключаемых напряжения
Встроенный конденсатор	64μФ/16μФ/4μФ
Энергия разряда	2048 Дж
Ударная мощность	2000 ВА
Частота импульсов	Автоматический импульс около 6 секунд, ручной импульс для любого времени управления
Функции безопасности	Защита от нулевого пуска, автоматический разряд, защита от перенапряжения/тока/перегрева (класс IP54)
Размеры	534L×444W×805H мм
Вес	Не более 120 кг

Локатор повреждений кабеля TDR XHGG502A

Методы испытаний	Низковольтный импульс, Импульсный ток, Импульсное напряжение, Многоимпульсный ARC
Частота дискретизации	1 МГц～400 МГц
Диапазон измерений	≥120 км
Минимальное разрешение	0,07 м
Погрешность измерения	≤±(0,5％×L+1 м), L - длина кабеля
Условия эксплуатации	-25℃～+65℃, влажность 85%, давление 750±30 мм рт. ст.

Указатель места повреждения кабеля XHDD503C

Режимы фиксации	Стандартный, улучшенный, шумоподавление, пользовательский (мс, форма волны)
Точность позиционирования	0,1 м как для фиксированной точки, так и для трассы
Дисплей	5-дюймовый TFT (800×480, истинный цвет)
Усиление	120 дБ (автоматическая/ручная настройка)
Время работы	Более 8 часов от 4*18650 литиевых батарей
Вес	Основной блок 0,6 кг; Датчик 1,4 кг

Испытательные кабели

Примечание:Требуются специальные высоковольтные кабели из-за работы при 35 кВ - держитесь подальше от площадки во время работы.

Высоковольтный выходной кабель: Жила 2,5 мм² (красный), номинальное напряжение 50 кВ постоянного тока, экранированный, внешний диаметр 14 мм, длина 10 м с большой катушкой
Кабель заземления: 3-колонное заземление (основная жила 16 мм², ответвление 2,5 мм²), длина 10 м с маленькой катушкой

Система в работе
