7500V HV Мостовой метод Электрический кабель Внешняя оболочка Проверка неисправности для точной изоляции Положение повреждения XHHG521A

XHHG521A — это прецизионный прибор для предварительной локализации повреждений оболочки кабеля, разработанный на основе принципа моста Мюррея. Он предназначен для сетей распределения и передачи электроэнергии, где точное определение дефектов изоляции внешней оболочки имеет решающее значение для надежности системы. Прибор локализует точки пробоя во всех типах проводов и кабелей, включая участки с предпробойными дефектами, которые демонстрируют низкое сопротивление изоляции, но еще не проявились как влияющие на работу сбои при нормальном рабочем напряжении.

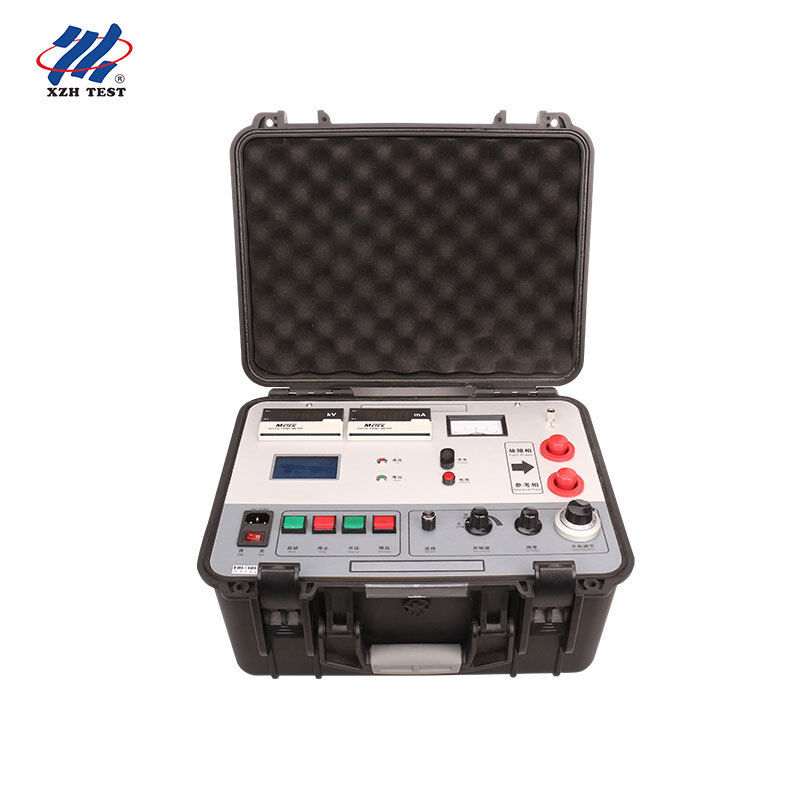

В основе XHHG521A лежит электрический регулятор напряжения в сочетании с трансформатором типа R для генерации стабилизированного источника постоянного тока высокого напряжения. Оператор управляет выходным напряжением с помощью кнопочного интерфейса, а прецизионный многооборотный потенциометр обеспечивает точную настройку баланса. Точка равновесия моста отображается гальванометром с нулевым центром, а прибор автоматически рассчитывает расстояние до места повреждения после ввода оператором известной длины кабеля. Все органы управления и индикатор расстояния до повреждения централизованы на передней панели для интуитивно понятной работы одного оператора.

Принцип моста Мюррея с источником высокого напряжения — Метод моста измеряет соотношение сопротивлений между точкой повреждения и концами кабеля при возбуждении постоянным током высокого напряжения. В отличие от методов импульсной рефлектометрии (TDR), он сохраняет полную чувствительность по всей длине кабеля без слепой зоны в ближнем конце и без затухания сигнала, зависящего от расстояния.

Автоматический расчет расстояния до повреждения — После того, как оператор установит длину кабеля на потенциометре передней панели и настроит мост до баланса, прибор автоматически вычисляет и отображает точное расстояние до повреждения. Это исключает ошибки ручного расчета и ускоряет рабочие процессы полевой диагностики.

Индикатор нуля с широким диапазоном частот — Чувствительный гальванометр с диапазонами грубой и точной настройки обеспечивает четкое визуальное отображение равновесия моста. Двухдиапазонная конструкция позволяет быстро выполнить грубую настройку с последующей точной регулировкой, сокращая время измерения при сохранении точности.

Чувствительность к повреждениям с ультравысоким сопротивлением — Работая при напряжении холостого хода 7500 В, XHHG521A обнаруживает точки пробоя с высоким сопротивлением, которые методы импульсной рефлектометрии не могут идентифицировать, включая пробои типа перекрытия, требующие поддержания дуги, дефекты изоляции на соединениях кабелей и деградацию изоляции XLPE из-за образования водяных деревьев.

Прочная промышленная конструкция — Прибор, размещенный в усиленном стальном корпусе с четкой маркировкой на передней панели, выдерживает суровые условия эксплуатации. Внутренний трансформатор типа R обеспечивает превосходную регулировку напряжения и электрическую изоляцию, гарантируя стабильность измерений при колеблющихся условиях питания сети.

Схема моста Мюррея представляет собой мост Уитстона, где одно плечо состоит из проводника поврежденного кабеля плюс сопротивление пути повреждения, а противоположное плечо содержит эталонный провод плюс откалиброванное переменное сопротивление. При возбуждении постоянным током высокого напряжения оператор регулирует прецизионный потенциометр до тех пор, пока гальванометр не покажет ноль, что указывает на баланс моста. В этой точке равновесия соотношение сопротивлений напрямую соответствует соотношению расстояний между точкой повреждения и двумя концами кабеля. Когда известна и введена общая длина кабеля, прибор автоматически вычисляет точное расстояние до повреждения.

Этот метод имеет фундаментальное преимущество перед методами временной области (TDR): поскольку он измеряет соотношения сопротивлений постоянному току, а не время прохождения импульса туда и обратно, он обеспечивает равномерную чувствительность по всей длине кабеля. Нет слепой зоны вблизи тестовых клемм, нет дисперсии импульсов в длинных кабелях и нет потери разрешения, зависящей от расстояния.

Сети распределения электроэнергии — Локализация повреждений внешней оболочки подземных силовых кабелей среднего (6–35 кВ) и высокого (≥ 35 кВ) напряжения, включая кабели с изоляцией из сшитого полиэтилена (XLPE), пропитанной бумаги (PILC) и этилен-пропиленовой резины (EPR). Важно для регулярной оценки состояния и восстановления после повреждений в городских распределительных сетях.

Диагностика кабельных соединений и муфт — Выявление развивающихся дефектов изоляции в кабельных соединениях и муфтах до того, как они превратятся в катастрофические отказы. Высокая чувствительность метода моста к резистивным повреждениям позволяет обнаруживать частичные пробои, которые методы TDR полностью упускают.

Заводские приемочные испытания и ввод в эксплуатацию — Проверка целостности кабеля при контроле качества производства и вводе в эксплуатацию после монтажа. Проведение испытаний целостности внешней оболочки на вновь проложенных участках кабеля перед подачей напряжения.

Дополнение к системам TDR — Использование совместно с кабельными дефектоискателями на основе TDR в качестве части комплексного набора диагностических инструментов. Используйте TDR для повреждений с низким сопротивлением и обрывов; используйте высоковольтный мост для повреждений с высоким сопротивлением, перекрытий и повреждений в ближнем конце, где производительность TDR ограничена.
