Обнаружитель повреждения кабельной оболочки XHHG521A, 7500 В, высоковольтный мостовой метод для обнаружения точки пробоя

Обнаружитель повреждения кабельной оболочки XHHG521A, 7500 В, высоковольтный мостовой метод для обнаружения точки пробоя

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE ISO
Номер модели:	XHHG521A

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE ISO

Номер модели:

XHHG521A

Название продукта:

Прибор для предварительного определения места повреждения оболочки кабеля

Напряжение тока нулевой нагрузки:

≥ 7500В

Ток короткого замыкания:

≥40 мА

Рабочий источник питания:

220 В переменного тока ± 10 %, 50 Гц ± 1 Гц

Выделить:

High Light

Выделить:

Высоковольтный мостовой детектор 7500 В

Точный локатор точки разрыва кабеля

МУРРЕЙ мост Флеш-овер Проверка неисправности

Trading Information

Количество мин заказа:

1 единицы

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянная упаковка

Время доставки:

5-8 рабочих дней

Условия оплаты:

T/T

Поставка способности:

2000 единиц в год

Характер продукции

Обзор продукта

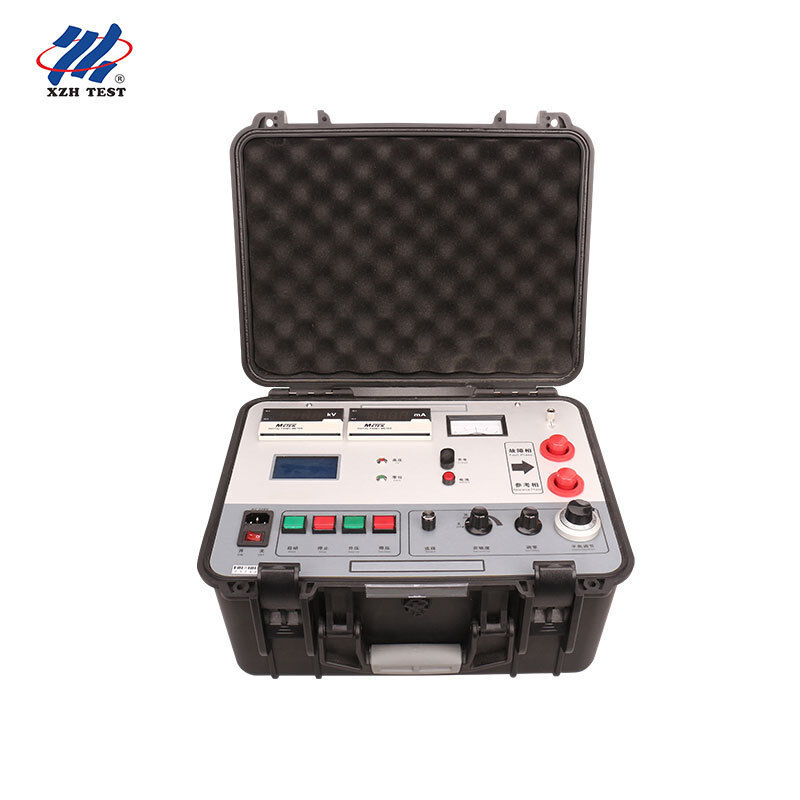

Локатор повреждений оболочки кабеля XHHG521A представляет собой прецизионный диагностический прибор, разработанный на основе принципа моста Мюррея, специально предназначенный для определения точек пробоя в различных силовых кабелях и выявления точек дефектов с низкими значениями сопротивления изоляции, которые еще не полностью пробиты.

Система интегрирует регулятор напряжения с трансформатором типа R для формирования источника постоянного тока высокого напряжения с кнопкой управления напряжением. При напряжении холостого хода 7500 В и токе короткого замыкания 100 мА используется высокочувствительный усилитель и гальванометр для индикации баланса. Сбалансированный мост формируется с помощью пропорционального потенциометра, полностью расположенного под высоким потенциалом. Измерение выполняется с помощью специально разработанного двухжильного высоковольтного резинового кабеля с использованием четырехпроводного метода сопротивления для устранения ошибок сопротивления выводов. Вся панель работает под низким потенциалом для безопасности оператора. Однократное нажатие кнопки позволяет ввести длину кабеля с автоматическим расчетом расстояния до повреждения. Источник высокого напряжения и мост интегрированы в портативный защитный корпус, обеспечивая высокую мощность напряжения при малом весе, интуитивно понятное управление и повышенную безопасность.

Ключевые характеристики

Номер модели

XHHG521A

Название бренда

XZH TEST

Напряжение холостого хода

≥7500В

Ток короткого замыкания

≥100мА (рекомендуется 5~40мА для балансировки)

Точность позиционирования

±(0,2%·L±1) м

Источник питания

Переменный ток 220В (±10%), 50Гц; Встроенный аккумулятор 8,4В

Режим тестирования

Сохраненный тест

Область тестирования

Формирующий кабель

Вес

25 кг

Сертификация

CE, ISO

Происхождение

Китай, Сиань

Упаковка

Деревянный ящик

Особенности продукта

Выходное напряжение полностью регулируется для различных сценариев тестирования кабелей
Обеспечивает высокую точность и стабильность измерений благодаря передовой схеме балансировки моста
Использует высокочувствительный усилитель и гальванометр для точной индикации баланса
Интегрированная нулевая защита обеспечивает безопасность оператора и оборудования во время работы под высоким напряжением
Автоматическое обнаружение точки повреждения с возможностью ручного тестирования для специализированных приложений
Метод балансировки моста устраняет слепые зоны по сравнению с методами отражения волн, что делает его идеальным для коротких кабелей и определения точек пробоя вблизи конца

Технические параметры

Параметр	Спецификация
Напряжение холостого хода	≥7500В
Ток короткого замыкания	≥100мА (рекомендуется 5~40мА для балансировки)
Точность позиционирования	±(0,2%·L±1) м
Вес	25 кг
Источник питания	Переменный ток 220В (±10%), 50Гц±1Гц; Встроенный аккумулятор 8,4В

Основные области применения: Высоковольтный мостовой метод XHHG521A особенно эффективен для: (1) определения точек пробоя с высоким сопротивлением в проложенных кабелях, особенно линейных высокоомных повреждений в промежуточных соединениях кабелей, которые сопротивляются пробою до низкого сопротивления; (2) обнаружения точек пробоя типа перекрытия, где источник постоянного тока поддерживает дугу для стабильного потока тока моста; (3) выявления дефектов, которые еще не полностью пробиты, но имеют низкие значения сопротивления изоляции, обнаруженные при тестировании мегаомметром.

Сценарии применения

Часто задаваемые вопросы

В1: Какие типы повреждений кабеля может обнаружить XHHG521A?

XHHG521A предназначен для обнаружения точек пробоя с высоким сопротивлением, пробоев типа перекрытия и дефектов изоляции с низким сопротивлением в различных силовых кабелях. Он особенно эффективен для линейных высокоомных повреждений в промежуточных соединениях кабелей, которые трудно пробить до низкого сопротивления, а также для дефектов, выявленных при тестировании мегаомметром, которые еще не полностью пробиты под рабочим напряжением.

В2: Как работает метод моста Мюррея для определения места повреждения кабеля?

Метод моста Мюррея формирует сбалансированную мостовую схему с пропорциональным потенциометром, расположенным под высоким потенциалом. В качестве плеч моста подключаются известный эталонный кабель и поврежденный кабель. Система подает постоянный ток высокого напряжения и измеряет точку баланса с помощью высокочувствительного гальванометра. Расстояние до повреждения рассчитывается по соотношению моста и общей длине кабеля, с автоматическим расчетом с помощью однократного нажатия кнопки.

В3: Какова точность позиционирования этого локатора повреждений оболочки кабеля?

XHHG521A обеспечивает точность позиционирования ±(0,2%·L±1) метров, где L представляет собой общую длину кабеля. Это означает, что для кабеля длиной 1000 метров точность определения места повреждения составляет приблизительно ±3 метра, что обеспечивает достаточную точность для эффективных операций по раскопкам и ремонту.

В4: Может ли XHHG521A эффективно тестировать высокоомные повреждения?

Да. XHHG521A специально разработан для высокоомных повреждений. Его напряжение холостого хода 7500 В и ток короткого замыкания 100 мА позволяют поддерживать стабильный ток через точки высокоомных повреждений. Для пробоев типа перекрытия источник постоянного тока поддерживает дугу, обеспечивая достаточную чувствительность моста для точного определения места повреждения даже в сложных условиях.

В5: Подходит ли XHHG521A для полевых работ и тестирования подземных кабелей?

Абсолютно. Источник высокого напряжения и мост интегрированы в портативный защитный корпус весом 25 кг, что делает его пригодным для полевого развертывания. Он работает от стандартного переменного тока 220 В со встроенным резервным аккумулятором 8,4 В. Устройство идеально подходит для тестирования кабелей после прокладки, включая подземные силовые кабели, и поддерживает как автоматический, так и ручной режимы тестирования для гибкой полевой эксплуатации.

В6: Каковы преимущества мостового метода по сравнению с методами отражения волн?

Метод балансировки моста имеет критическое преимущество: он не имеет слепой зоны. В отличие от методов отражения волн, которые испытывают трудности с короткими кабелями и повреждениями вблизи концов кабеля, мостовой метод сохраняет полную точность независимо от расстояния до повреждения. Это делает его предпочтительным решением для определения точек пробоя в коротких участках кабеля и повреждений, возникающих вблизи концов кабеля.

В7: Каково минимальное количество заказа и срок поставки?

Минимальное количество заказа составляет 1 единицу. Стандартный срок поставки составляет 5-8 рабочих дней. Каждая единица упакована в прочный деревянный ящик для безопасной международной доставки. Годовая производственная мощность составляет 2000 единиц, оплата осуществляется через T/T.

О XZH TEST

XZH TEST является профессиональным производителем, специализирующимся на решениях для обнаружения и диагностики повреждений кабелей для энергетических компаний, электромонтажных подрядчиков и промышленных клиентов по всему миру. Благодаря передовым технологиям, включая анализ моста Мюррея, TDR, высоковольтное импульсное тестирование и интеллектуальные системы определения места повреждения, XZH TEST поставляет надежное оборудование, которое помогает инженерам быстрее определять места повреждений кабелей и повышать надежность энергосетей.

Свяжитесь с нами сегодня, чтобы получить индивидуальное решение, соответствующее вашим требованиям к обслуживанию кабелей.
