Локатор неисправностей кабеля
>
Принцип электромагнитной индукции при определении местоположения подземных кабельных труб

Принцип электромагнитной индукции при определении местоположения подземных кабельных труб

Детали продукта:
Место происхождения: Китай
Фирменное наименование: XZH TEST
Сертификация: CE ISO
Номер модели: XHLJ504
Подробная информация
Место происхождения:
Китай
Фирменное наименование:
XZH TEST
Сертификация:
CE ISO
Номер модели:
XHLJ504
Название продукта:
Путеводитель кабельного разрыва
Выходная частота:
Частота звука
Выходной сигнал:
прерывистый, 0 ~ 50 Vpp
Рабочий источник питания:
220В (110%) 50Гц (15%)
Выходная мощность:
100 Вт
Выходной ток:
0 ~ 2A
Выделить:

High Light

Выделить:

локатор электромагнитных повреждений кабеля

,

инструмент для обнаружения подземных труб

,

кабельный локатор с индукционной технологией

Trading Information
Количество мин заказа:
1 единицы
Упаковывая детали:
Деревянная упаковка
Время доставки:
5-8 рабочих дней
Условия оплаты:
T/T
Поставка способности:
2000 UNIT/Год
Характер продукции

Принцип работы

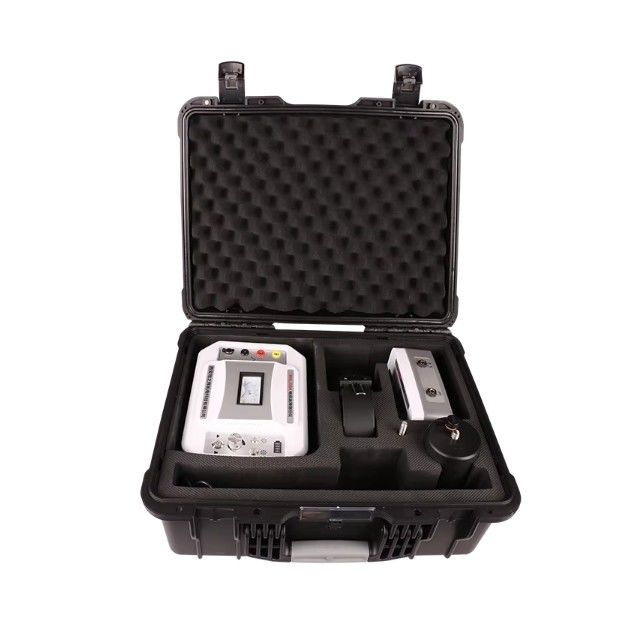

Кабелеискатель XHLJ504 состоит из мощного генератора сигналов трассы (передатчика) и приемника, необходимых для обнаружения трасс подземных кабелей.
Основной принцип работы кабелеискателя заключается в использовании генератора сигналов трассы (т. е. передающего устройства сигнала трассоискателя) для ввода импульсного сигнала трассы в тестируемый кабель, тем самым генерируя электромагнитные волны, а затем принимая их с помощью зонда, и приемник усиливает принятый сигнал. После обработки выходной сигнал отправляется в наушники и стрелочный измеритель.
Этот трассоискатель кабеля определяет подземную трассу и глубину залегания кабеля в соответствии со звуковыми пиками, звуковыми долинами и степенью отклонения стрелочного измерителя в наушниках.

МногофункциональностьПриемник трассы кабеля используется совместно с зондами и наушниками и т. д. и может использоваться в качестве указателя места повреждения кабеля.
Принцип электромагнитной индукции при определении местоположения подземных кабельных труб
Технические параметры
Передатчик
Выходной сигнал 15 кГц прерывистый
Выходная мощность 100 Вт
Выходной ток 0~2A
Рабочее напряжение 220 В (1±10%) 50 Гц (1±5%);
Приемник
Увеличение 500 000 раз
Точность обнаружения ±0,2 м
Выходное сопротивление 350Ω
Питание две стандартные батарейки 9 В
Ток покоя <10 мА

Особенности
1. Использование традиционного принципа электромагнитной индукции, сильная помехозащищенность.
2. С функциями защиты от перегрузки по току и короткого замыкания, безопасен и надежен.
3. Высокая выходная мощность, не ограничена длиной кабеля, обрыв цепи также может найти трассу.
4. Выход плавно регулируется, подходит для различных мест испытаний, обладает высокой адаптивностью.
5. Сверхсильное увеличение, глубина обнаружения более 10 метров.
6. Сверхнизкое энергопотребление, ток покоя менее 10 мА.
7. Дизайн аналогового измерителя, сила и тенденция сигнала видны с первого взгляда.
8. Нулевой уровень можно регулировать произвольно, что подходит для всех видов сильных и слабых сцен.
