Принцип работы

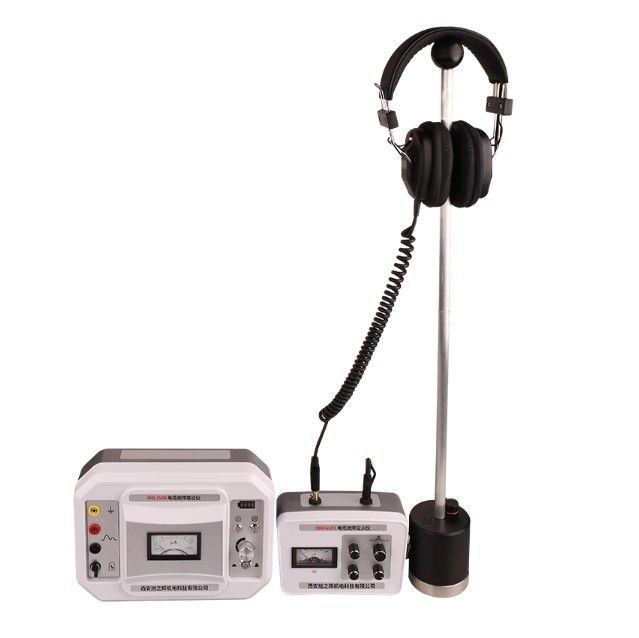

Локатор кабельной трубы XHLJ504 состоит из генератора сигнала высокой мощности (передатчика) и приемника, необходимых для обнаружения заложенных кабельных путей.
Основным принципом кабельного пускомера является использование генератора сигналов пути (т.е. хоста, передающего сигнал кабельного пускомера), для ввода пускового сигнала пути в испытываемый кабель,тем самым создавая электромагнитные волныПосле обработки, выход отправляется в наушники и показатель.
Этот трассировщик маршрута кабеля оценивает скрытый путь и глубину кабеля в соответствии с звуковыми пиками, звуковыми долинами и степенью отклонения указателя в наушнике.
МногофункциональныеПриемник пути кабеля используется в соединении с зондами и наушниками и т. д. и может использоваться в качестве указателя на неисправность кабеля.
Технические параметры
Передатчик
| Выходной сигнал |
15 кГц прерывистый |
| Выходная мощность |
100 Вт |
| Выходной ток |
0 ¢2А |
| Рабочая мощность |
220 В (1±10%) 50 Гц (1±5%); |
Приемник
| Увеличение |
500Тысячу раз |
| Точность обнаружения |
±0,2 м |
| Импеданс выхода |
350Ω |
| Рабочее питание |
две стандартные батареи 9 В |
| Тихий поток |
< 10 мА |
Особенности
1Используя традиционный принцип электромагнитной индукции, сильная антиинтерференция.
2С функциями защиты от перенапряжения и короткого замыкания, он безопасен и надежен.
3Высокая мощность, не ограничивается длиной кабеля, открытая схема также может найти путь.
4Выпуск регулируется без шагов, подходит для различных испытательных площадок, с высокой адаптивностью.
5Сверхсильное увеличение, глубина обнаружения больше 10 метров.
6Ультра-низкое потребление энергии конструкция, тихий ток менее 10mA.
7Конструкция аналогового счетчика, мощность сигнала и тенденция понятны на первый взгляд.
8Уровень нуля может регулироваться произвольно, что подходит для всех видов сильных и слабых сцен.
