Описание продукта
Цифровой локатор точного определения места повреждения кабеля XHDD503B - это акустико-магнитный синхронный локатор, который используется вместе с высоковольтным генератором сигналов.
Это портативное и интеллектуальное устройство точного определения места повреждения силового кабеля. Оно объединяет другие технологии, предоставляет различные режимы тестирования и богатую и разнообразную информацию, и эффективно, точно и приятно завершает определение местоположения повреждения кабеля. Это незаменимый инструмент для аварийного ремонта повреждений силовых кабелей.
Технические характеристики
1. Функция акустико-магнитной синхронизации для точного определения местоположения
(1) Звуковой канал
a) Полоса пропускания
| Все полосы |
100 Гц ~ 1500 Гц |
| Низкие частоты |
100 Гц ~ 400 Гц |
| Высокие частоты |
150 Гц ~ 1500 Гц |
| Полоса пропускания |
200 Гц ~ 600 Гц |
| Максимальное усиление сигнала |
>=100 дБ |
| Точность определения местоположения |
0,1 м |
| Аккумулятор |
Встроенный литий-ионный аккумулятор, напряжение 8,4 В, емкость 2,4 Ач |
| Время использования |
Время непрерывного использования > 8 часов |
| Зарядное устройство |
Вход AC220В ± 10%, 50 Гц; номинальный выход 8,4 В, 1 А |
| Время зарядки |
<6 часов. |
| Режим отображения |
5-дюймовый цветной ЖК-дисплей, разрешение 854 * 480, с сенсорной функцией. |
| Температура окружающей среды |
-10 ℃ - 55 ℃, влажность 5-90% относительной влажности, высота<4500 м. |
2. Режим снижения фонового шума акустико-магнитной синхронизации (BNR).
3. Графическое отображение силы звукового сигнала, регулируемый порог срабатывания звука
4. Графическое отображение силы электромагнитного сигнала, регулируемый порог срабатывания магнитного поля, с функцией подсказки срабатывания магнитного поля.
5. Режим позиционирования методом разницы во времени акустико-магнитных сигналов: отображение формы сигнала, максимальная разница во времени акустико-магнитных сигналов составляет 80 мс, которая может быть рассчитана автоматически и проанализирована вручную; имеет возможность записи последней разницы во времени акустико-магнитных сигналов.
Назначение Акустико-магнитный синхронный прибор для точного определения местоположения, используемый совместно с высоковольтными генераторами сигналов, представляет собой портативное и интеллектуальное устройство точного определения местоположения повреждений силового кабеля.
Он объединяет технологию позиционирования по разнице во времени акустико-магнитных сигналов, технологию снижения шума, вспомогательное тестирование трассы и другие технологии. Режим тестирования и богатая и разнообразная информация могут эффективно, точно и приятно завершить определение местоположения повреждения кабеля, что является незаменимым инструментом для аварийного ремонта повреждений силовых кабелей.

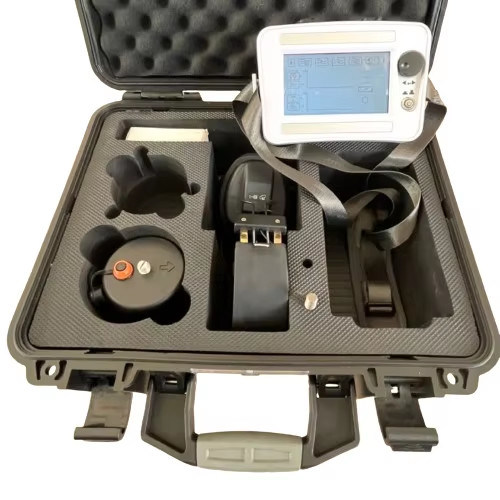

Упакован в портативный защитный чехол из ПВХ, красивый, удобный для переноски, легкий вес,уровень защиты не ниже IP54.
1. Использование технологии акустико-магнитного синхронного позиционирования для автоматического расчета разницы во времени акустико-магнитных сигналов и уменьшения зависимости от мониторинга звука.
2. Технология снижения фонового шума может эффективно отфильтровывать помехи от окружающего шума и выделить звук разряда в месте повреждения.
3. Сочетая традиционный метод акустических измерений и передовой акустико-магнитный метод, оператор может свободно выбирать в соответствии с привычками использования.
4. Значение усиления и значение триггера акустического сигнала и магнитного сигнала можно регулировать вручную, что более удобно для точного определения местоположения.
5. Параметры регулируются, выберите соответствующие параметры фильтра для подавления окружающего шума.
6. 5-дюймовый сенсорный ЖК-дисплей с подсветкой, обеспечивает видимость при солнечном свете.
7. Питание от встроенной литий-ионной батареи большой емкости с быстрым зарядным устройством.
8. Маленький и портативный, легкий вес.
На экране есть области отображения акустических и магнитных волн, а разница во времени между ними отображается справа. Акустико-магнитный синхронный метод используется для точного измерения точек повреждения кабеля, что делает обнаружение проще и быстрее.
