Тестер деформации обмоток трансформатора с технологией FRA | XHBX1501

Name: Тестер деформации обмоток трансформатора с технологией FRA | XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE/ISO
Номер модели:	XHBX1501

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE/ISO

Номер модели:

XHBX1501

Выделить:

High Light

Выделить:

Прецизионное частотное сканирование DDS

Заводская настройка базового отпечатка

Двухканальная 16-битная АЦП выборка

Trading Information

Количество мин заказа:

1 единица

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянная упаковка

Время доставки:

5-8 рабочих дней

Условия оплаты:

банковский перевод

Поставка способности:

2000 UNIT/Год

Характер продукции

Целевое приложение: Разработано специально для производственных линий по изготовлению трансформаторов и отделов контроля качества (QA/QC), которым необходимо установить точные, отслеживаемые эталонные отпечатки FRA перед отгрузкой продукции. В отличие от полевых диагностических приборов, XHBX1501 фокусируется на проверке целостности обмоток на заводе сразу после сборки — создавая авторитетный эталонный набор данных, с которым будут сравниваться все будущие полевые измерения на протяжении всего срока службы трансформатора (более 30 лет).

Тестер деформации обмоток трансформатора — Технология FRA | XHBX1501

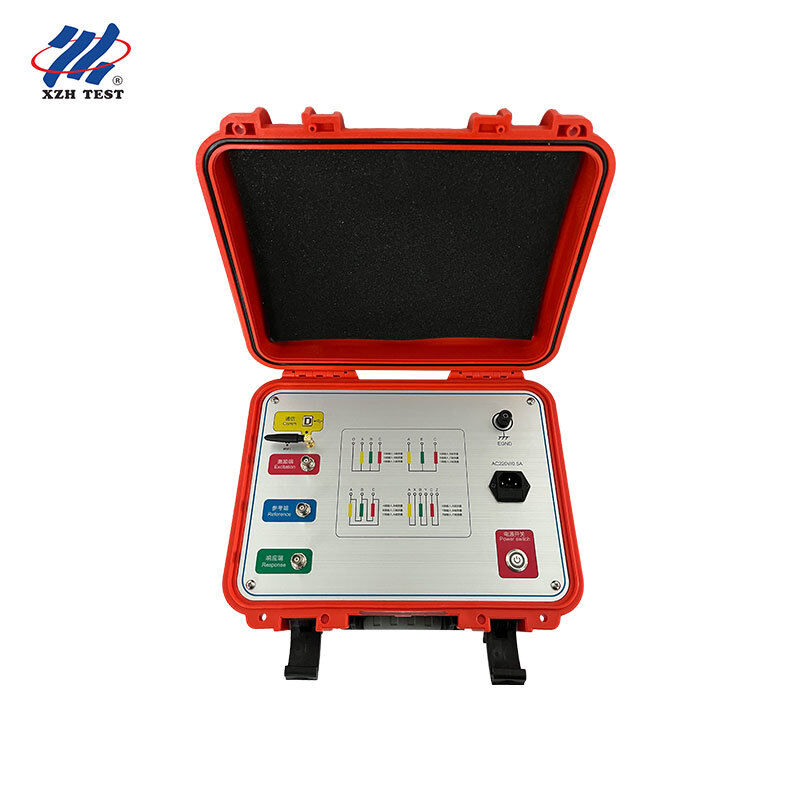

Тестер деформации обмоток трансформатора XHBX1501 использует передовуютехнологию анализа частотной характеристики (FRA)для точной оценки внутреннего состояния обмоток трансформатора. Измеряя характерные параметры в различных частотных диапазонах, этот прибор количественно определяет изменения отклика обмоток для определения степени деформации, что позволяет точно оценить, требуется ли трансформатору техническое обслуживание или ремонт. Являясь заводским прибором, он устанавливает эталонный отпечаток FRA, который является основой всей стратегии диагностики жизненного цикла трансформатора.

XHBX1501

Ключевые особенности для обеспечения качества производства

Установка заводского эталона: Создает точные отпечатки частотной характеристики для каждой вновь изготовленной обмотки трансформатора перед отгрузкой — авторитетный эталонный набор данных для всех будущих сравнений в полевых условиях, гарантийных случаев и расследований отказов.

Цифровое сканирование частоты DDS: Технология точного прямого цифрового синтеза обеспечивает точную диагностику неисправностей в полном диапазоне 100 Гц–2 МГц, обнаруживая перекосы обмоток, выпуклости, смещения, наклоны, межвитковые короткие замыкания и межфазные контактные замыкания во время производственного тестирования.

Двухканальная 16-битная АЦП выборка: Высокоскоростной синхронизированный двухканальный захват данных амплитуды и фазы обеспечивает точность измерений лабораторного класса на производственной площадке.

Возможность двойного сравнения: Горизонтальное сравнение (проверка симметрии фаз A-B-C) гарантирует соответствие всех трех фаз производственным допускам. Продольное сравнение позволяет будущим полевым техникам накладывать сервисные измерения на заводской эталон для раннего обнаружения деградации.

Два режима сканирования: Линейное и сегментированное сканирование частоты с линейным или логарифмическим индексированием — гибкие конфигурации для соответствия конкретным конструкциям трансформаторов и требованиям спецификаций заказчика.

Автоматическая генерация отчетов: Компилирует данные испытаний, кривые сравнения и выводы диагностики "пройдено/не пройдено" в форматированные документы Word — могут быть напрямую прикреплены к заводским отчетам об испытаниях, документации по поставке заказчику и записям о прослеживаемости QA.

Соответствие DL/T911-2004: Полное соответствие стандарту энергетической отрасли, гарантирующее, что результаты заводских испытаний будут приняты заказчиками из числа коммунальных предприятий, сторонними инспекторами и регулирующими органами.

Технические характеристики

Диапазон частот сканирования	100 Гц – 2 МГц
Диапазон измерения амплитуды	-100 дБ – 20 дБ
Точность частоты сканирования	0,005%
Выходное сопротивление сигнала	50 Ом
Входное сопротивление сигнала	1 МОм
Амплитуда выходного сигнала	±10 В пик (регулируется программно)
АЦП выборка	Двухканальная 16-битная высокоскоростная
Скорость тестирования	1–2 минуты на фазную обмотку
Связь	USB + опционально Bluetooth
Размеры	310 × 400 × 330 мм (алюминиевый корпус)
Стандарт соответствия	DL/T911-2004

Часто задаваемые вопросы

В1: Почему установка эталонного заводского отпечатка важна для управления жизненным циклом трансформатора?

Заводской эталон FRA является наиболее критически важным набором данных для всего срока службы трансформатора. Без него полевые техники, сравнивающие измерения FRA после инцидента или технического обслуживания, не имеют авторитетной "заводской" сигнатуры для справки — вынуждая полагаться на сравнение с аналогичными устройствами, которые могут маскировать постепенную деградацию, общую для всех устройств. XHBX1501 создает этот эталонный отпечаток в точке производства, когда геометрия обмотки заведомо правильная, предоставляя неоспоримый эталон для гарантийных случаев, проверки после транспортировки и десятилетий будущих диагностических сравнений. Это стандартное требование во многих спецификациях закупок коммунальных предприятий для трансформаторов выше 110 кВ.

В2: Как заводской рабочий процесс тестирования интегрируется с существующими процессами контроля качества производства?

XHBX1501 разработан для бесшовной интеграции в производственное тестирование трансформаторов. При скорости тестирования 1–2 минуты на фазу полное измерение эталона трех фаз добавляет минимальное время к существующей последовательности заводских испытаний. Функция автоматического создания отчетов в Word генерирует форматированный документ, содержащий все кривые частотной характеристики, данные сравнения фаз и выводы "пройдено/не пройдено" — которые могут быть напрямую прикреплены к пакету документации по заводским приемочным испытаниям (FAT) трансформатора. Подключение USB и опционального Bluetooth позволяет передавать данные в базы данных QA завода и репозитории для доставки заказчику без ручного ввода.

В3: Какие типы дефектов обмоток могут быть обнаружены во время производственного тестирования?

XHBX1501 выявляет четыре основные категории аномалий обмоток во время производства: (1) Перекосы и выпуклости обмоток — радиальная деформация из-за неравномерного зажима катушек или проблем с натяжением обмотки; (2) Смещение и наклон катушек — осевое смещение, обнаруживаемое до того, как трансформатор покинет завод; (3) Деформация из-за межвиткового короткого замыкания — свидетельство повреждения изоляции во время сборки; и (4) Контактные замыкания между фазами. Обнаружение этих дефектов на заводе предотвращает дорогостоящие отказы в полевых условиях и гарантийные случаи, в то время как технология точного сканирования DDS гарантирует, что даже незначительные аномалии будут зафиксированы в эталонном отпечатке.

В4: Как заводские эталонные данные должны передаваться конечному заказчику?

XHBX1501 поддерживает несколько методов передачи данных: (1) Автоматическая генерация документов Word — форматированные отчеты, готовые для включения в пакеты документации FAT; (2) Экспорт данных на USB-накопитель — файлы необработанных данных, совместимые с программным обеспечением для анализа, предоставляемым заказчикам; (3) Прямое подключение к ПК через USB для интеграции с системами управления QA завода. Мы рекомендуем предоставлять заказчикам как форматированный отчет в формате PDF/Word для немедленного ознакомления, так и файлы необработанных данных для будущего продольного сравнения с использованием их собственного программного обеспечения для анализа FRA. Формат, соответствующий DL/T911-2004, обеспечивает совместимость со стандартными диагностическими платформами коммунальных предприятий.

В5: Может ли эталонный отпечаток проверить целостность обмотки после транспортировки на место установки?

Абсолютно — и это одно из самых ценных применений заводского эталона. После транспортировки трансформатора на место установки быстрое измерение FRA с помощью любого совместимого прибора может быть сравнено с заводским эталоном, чтобы убедиться, что во время транспортировки и погрузочно-разгрузочных работ не произошло деформации обмотки. Функция продольного сравнения накладывает измерение на месте непосредственно на эталонные кривые завода, немедленно выделяя любые отклонения. Это особенно важно для мощных трансформаторов, транспортируемых на большие расстояния или по сложной местности, где смещение обмотки, вызванное транспортировкой, является известным режимом отказа. Выявление такого повреждения до ввода в эксплуатацию может предотвратить катастрофические отказы во время эксплуатации и эффективно разрешить страховые случаи, связанные с транспортировкой.
