🎯 Целевое применение: Специализированное устройство для команд, занимающихся анализом отказов трансформаторов, инженеров по расследованию инцидентов и специалистов по оценке убытков страховых компаний, которым требуются научно обоснованные доказательства состояния обмоток. В отличие от обычных приборов для технического обслуживания, XHBX1501 делает акцент на двойном сравнительном анализе (горизонтальное сравнение фаз A-B-C + продольное сравнение по трендам до/после), соответствии стандарту DL/T911-2004 для авторитетной отчетности и автоматической генерации документов Word — предоставляя диагностические выводы, пригодные для суда, для гарантийных претензий, страховых оценок и определения первопричин отказов.

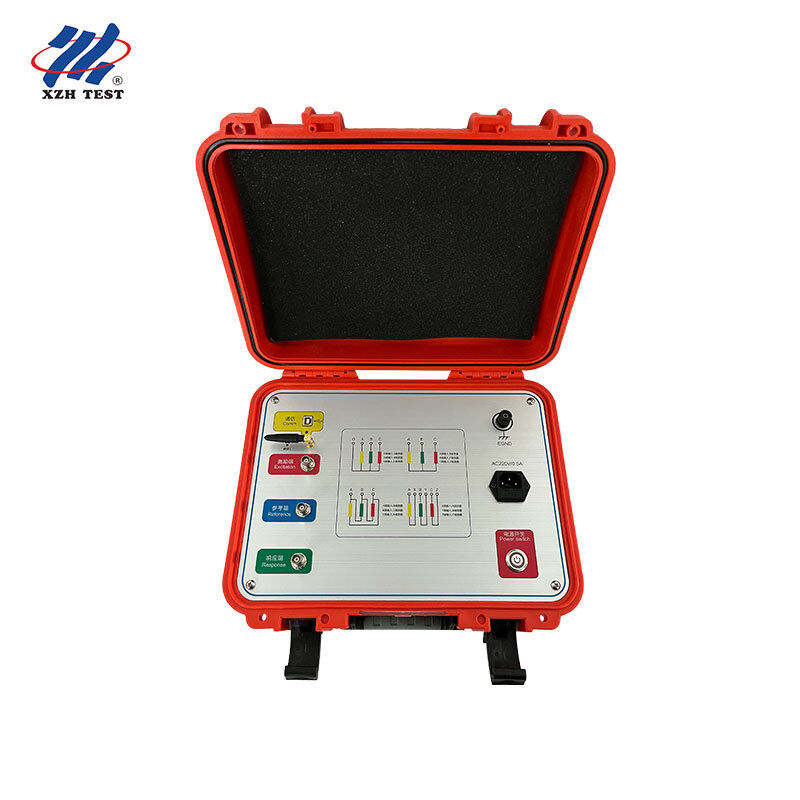

XHBX1501 Тестер деформации обмоток трансформатора — Технология FRA
Тестер деформации обмоток трансформатора XHBX1501 использует передовую технологию Анализа частотной характеристики (FRA) для точной диагностики внутренних неисправностей трансформатора. Измеряя характеристические параметры обмоток трансформатора в различных частотных диапазонах, этот прибор количественно определяет изменения отклика для определения степени деформации обмоток. Система предоставляет четкие диагностические данные для оценки того, требуется ли трансформатору техническое обслуживание или капитальный ремонт — предоставляя доказательную строгость, необходимую для расследования отказов и страховых оценок.
Диагностическая технология
XHBX1501 использует технологию высокоскоростного частотного сканирования DDS (Direct Digital Synthesis) для точной диагностики неисправностей в диапазоне сканирования от 100 Гц до 2 МГц. Высокоскоростная двухканальная 16-битная система АЦП захватывает данные амплитуды и фазового отклика одновременно, позволяя идентифицировать:
- Деформацию скручивания и выпучивания обмоток
- Смещение и наклон витков
- Деформацию межвиткового короткого замыкания
- Короткие замыкания между фазами
Ключевые особенности
Два режима сканирования: Системы линейного частотного сканирования и сегментированного сканирования обеспечивают гибкие конфигурации испытаний, оптимизированные для различных размеров трансформаторов и целей расследования.
Гибкое индексирование частоты: Поддерживает как линейное, так и логарифмическое индексирование частоты для соответствия конкретным диагностическим требованиям и потребностям соответствия стандартам.
Двойной сравнительный анализ: Горизонтальное сравнение оценивает сходство фаз A-B-C для выявления асимметричных паттернов деформации. Продольное сравнение накладывает текущие измерения на исторические базовые данные для обнаружения прогрессирующей деградации с течением времени.
Высокоскоростной микропроцессор: Превосходная интеграция с бортовой обработкой обеспечивает скорость тестирования 1–2 минуты на фазу, что позволяет проводить комплексный трехфазный анализ в рамках одного выезда на объект.
Двойная связь: Порт USB для прямого подключения к ПК и опциональный беспроводной Bluetooth для удаленной работы и передачи данных в опасных или труднодоступных трансформаторных установках.
Автоматическая генерация отчетов: Программное обеспечение автоматически компилирует тестовые данные, кривые сравнения и диагностические выводы в отформатированный документ Word — готовый для включения в отчеты о расследовании отказов, заявки на страховые выплаты и гарантийную документацию.
Соответствие DL/T911-2004: Полное соответствие китайскому стандарту энергетической промышленности для анализа частотной характеристики силовых трансформаторов, обеспечивающее приемлемость диагностических выводов регулирующими органами.
Технические характеристики
| Диапазон частот сканирования |
100 Гц – 2 МГц |
| Диапазон измерения амплитуды |
-100 дБ – 20 дБ |
| Точность частоты сканирования |
0,005% |
| Входное сопротивление сигнала |
50 Ом |
| Выходное сопротивление сигнала |
1 МОм |
| Амплитуда выходного сигнала |
±10 В пик (регулируется программно) |
| АЦП |
Двухканальный 16-битный высокоскоростной |
| Скорость тестирования |
1–2 минуты на обмотку фазы |
| Связь |
USB + опциональный беспроводной Bluetooth |
| Размеры |
310 × 400 × 330 мм (алюминиевый корпус) |
| Стандарт соответствия |
DL/T911-2004 |
Часто задаваемые вопросы
В1: Как тестирование деформации обмоток на основе FRA поддерживает расследование отказов?
Анализ частотной характеристики создает уникальный электрический отпечаток каждой обмотки трансформатора. После события отказа — будь то из-за короткого замыкания, повреждения при транспортировке или производственных дефектов — XHBX1501 сравнивает частотную характеристику после инцидента с базовыми или аналогичными кривыми для определения того, какие обмотки испытали деформацию, степени смещения и соответствует ли характер повреждения предполагаемому механизму отказа. Методология двойного сравнения (горизонтальное сравнение фаз A-B-C + продольное сравнение) предоставляет объективные, количественные доказательства, пригодные для анализа первопричин, обоснования страховых претензий и разрешения гарантийных споров.
В2: Какие типы дефектов обмоток может выявить XHBX1501?
Технология высокоскоростного частотного сканирования DDS обнаруживает четыре основные категории деформаций: (1) Скручивание и выпучивание обмоток — радиальная деформация, обычно вызванная электромагнитными силами во время сквозных токов короткого замыкания; (2) Смещение и наклон витков — осевое движение, часто являющееся результатом ударов при транспортировке или сейсмических событий; (3) Деформация межвиткового короткого замыкания — локализованный пробой изоляции между соседними витками; и (4) Короткие замыкания между фазами. Каждый тип дефекта создает отличительные сигнатуры частотной характеристики, которые программное обеспечение для анализа сопоставляет с известными паттернами отказов для быстрой диагностики.
В3: Могут ли отчеты об испытаниях, сгенерированные прибором, использоваться в качестве доказательств при страховых или гарантийных претензиях?
Да. XHBX1501 полностью соответствует DL/T911-2004, китайскому стандарту энергетической промышленности для анализа частотной характеристики силовых трансформаторов. Функция автоматической генерации отчетов Word компилирует необработанные данные измерений, кривые частотной характеристики, наложения горизонтального и продольного сравнения, а также диагностические выводы в единый отформатированный документ. В сочетании с надлежащей документацией по цепочке хранения и записями о калибровке эти отчеты предоставляют научно обоснованные доказательства, принимаемые страховыми агентами, гарантийными администраторами и арбитражными коллегиями для претензий по отказам трансформаторов.
В4: В чем разница между горизонтальным и продольным сравнительным анализом?
Горизонтальное сравнение оценивает сходство частотной характеристики трех фаз (A, B, C) одного и того же трансформатора. Поскольку все три фазы имеют одинаковые конструктивные и производственные характеристики, значительные отклонения в кривой отклика одной фазы указывают на локализованную деформацию в этой конкретной обмотке. Продольное сравнение накладывает текущее измерение на исторические базовые данные того же трансформатора — обычно заводской протокол испытаний или предыдущее полевое измерение. Прогрессирующие отклонения при продольном сравнении выявляют постепенную деградацию обмоток с течением времени, в то время как внезапные изменения предполагают повреждение, вызванное событием. Использование обоих методов вместе обеспечивает наиболее полную диагностическую картину.
В5: Какие варианты подключения доступны для полевых и лабораторных работ?
XHBX1501 предлагает два интерфейса связи: стандартный порт USB для прямого подключения к ноутбуку или планшету на базе Windows с запущенным программным обеспечением для анализа и опциональный беспроводной Bluetooth для удаленной работы. Подключение Bluetooth особенно ценно в условиях подстанций, где исследуемый трансформатор может находиться в зоне ограниченного доступа, на высоте или вблизи оборудования под напряжением — позволяя оператору управлять измерениями и просматривать данные с безопасного расстояния без прокладки длинных кабелей связи через распределительное устройство.
