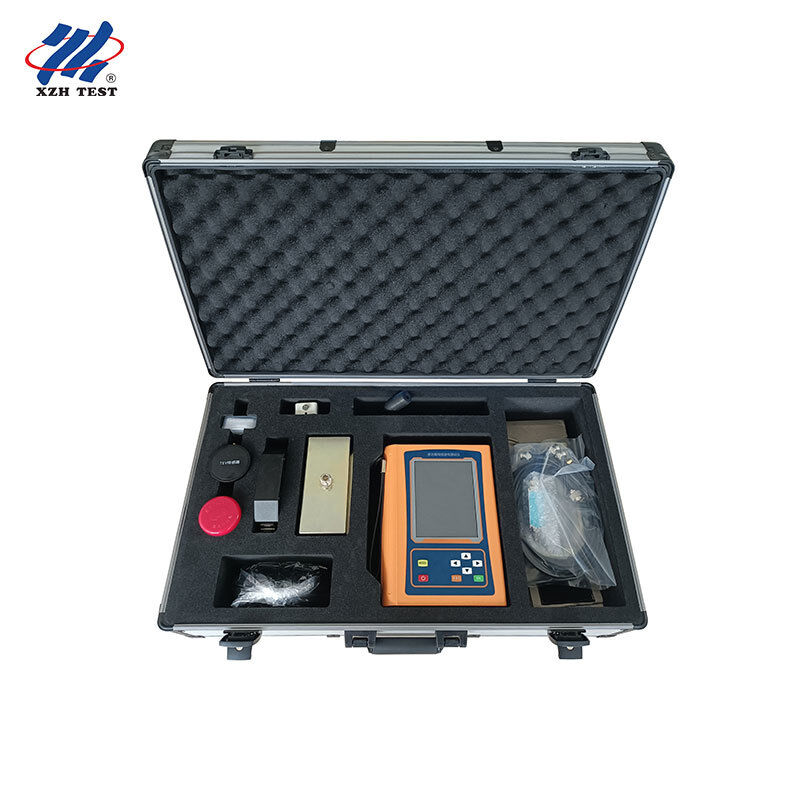

Многофункциональный испытатель частичных разрядов для диагностики изоляции| XHJF801B
Многофункциональный испытатель частичных разрядов для диагностики изоляции| XHJF801B
  • Многофункциональный испытатель частичных разрядов для диагностики изоляции| XHJF801B
  • Многофункциональный испытатель частичных разрядов для диагностики изоляции| XHJF801B
  • Многофункциональный испытатель частичных разрядов для диагностики изоляции| XHJF801B

Многофункциональный испытатель частичных разрядов для диагностики изоляции| XHJF801B

Детали продукта:
Место происхождения: Китай
Фирменное наименование: XZH TEST
Сертификация: CE/ISO
Номер модели: XHJF801B
Подробная информация
Место происхождения:
Китай
Фирменное наименование:
XZH TEST
Сертификация:
CE/ISO
Номер модели:
XHJF801B
Выделить:

High Light

Выделить:

тестер диагностики изоляции

,

испытатель частичных разрядов трансформатора

,

заводские испытания XHJF801B

Trading Information
Количество мин заказа:
1 единица
Цена:
Подлежит обсуждению
Упаковывая детали:
Деревянная упаковка
Время доставки:
5-8 рабочих дней
Условия оплаты:
банковский перевод
Поставка способности:
1000 единиц в год
Характер продукции

XHJF801B - это многофункциональный тестер частичного разряда (PD), предназначенный для диагностики изоляции на фабрике и в лабораторных условиях.обнаружение высокочастотного (HF) и транзиторного земного напряжения (TEV) с помощью анализа PRPD/PRPS с фазовым разрешением, он дает производителям трансформаторов и коммутаторов, сторонним испытательным лабораториям и научно-исследовательским институтам точный инструмент для испытаний на заводской приемке,испытания типа и долгосрочная оценка состояния изоляции.

Целевая аудитория

Предназначены для производителей, лабораторий и испытательных институтов:

  • Производители трансформаторов, выключателей и ГИС, выполняющие заводские испытания и испытания типов
  • Третьи испытательные лаборатории и научно-исследовательские институты для диагностики изоляции
  • Группы по проверке качества электрооборудования, оценивающие старение и дефекты изоляции

Ключевые особенности

  • Четыре канала обнаружения: ультразвуковое AE, UHF, HF и TEV для комплексного анализа изоляции
  • Анализ с фазовым разрешением PRPD и PRPS для точной идентификации источника разряда
  • Контактные ультразвуковые охватывают оборудование SF6 (20 ~ 80 кГц) и маслонаполненное (80 ~ 200 кГц)
  • Высокое разрешение 0,1 дБ для всех датчиков для повторных данных измерений
  • Хранение данных, просмотр, удаление и запись формы волны для отчетов о испытаниях
  • Многоуровневые пороги сигнализации с цветовым дисплеем амплитуды
  • Литийная батарея большой вместимости и компактный 1,35 кг центральный компьютер для гибкой установки испытаний
  • Встроенная ОС Linux, поддерживающая будущее расширение и интеграцию функций

Заявления

  • Проверка заводской приемки (FAT) трансформаторов, коммутаторов и ГИС
  • Испытания на местонахождение и тип дефекта изоляции в лаборатории
  • Диагностика газоизолированного и маслонаполненного электрооборудования SF6
  • Оценка длительного старения изоляции для научно-исследовательских институтов

Технические спецификации

Датчик / Параметр Спецификация
Бесконтактные ультразвуковые (AA) Центр 40 кГц ± 1 кГц; диапазон -7~68 дБУВ; разрешение 0,1 дБ
Контактные ультразвуки (AE) 20 ~ 80 кГц (SF6) / 80 ~ 200 кГц (масло); динамический 60 дБ; разрешение 0,1 дБ
Переходное наземное напряжение (TEV) 3MHz~100MHz; диапазон 0~60dBmV; разрешение 0,1dB
Ультравысокая частота (UHF) 300MHz~1500MHz; диапазон -70~-10dBm; разрешение 0,1dBm
Высокая частота (HF) 0.3MHz~30MHz; диапазон 0~70dB; прибавка -30~20dB; вход 50Ω
Окружающая среда -20°C~50°C; влажность 0~85%
Дисплей 5.6 дюймовый цветный TFT LCD, 480×640
Размеры / вес 230×170×48 мм; 1,35 кг
Продолжительность работы батареи Около 6 часов (литийная батарея большой емкости)

Частые вопросы

Может ли XHJF801B использоваться для испытаний трансформаторов на фабрике?
Его контактный ультразвуковой канал охватывает 80 ~ 200 кГц для оборудования, заполненного маслом, и HF канал (0,3 ~ 30 МГц) измеряет разряд на заземление проводов,что делает его подходящим для диагностики трансформатора FAT и изоляции.
Поддерживает ли он анализ PRPD/PRPS для диагностических отчетов?
Да, прибор обеспечивает фазолинейные, PRPD и PRPS окна анализа, что позволяет четко идентифицировать источник разряда и поддерживает профессиональные диагностические отчеты изоляции.
Каково разрешение и точность измерений?
Все каналы обнаружения предлагают разрешение 0,1 дБ (0,1 дБм для UHF) с погрешностью линейности ниже ± 20%, обеспечивая повторяемые высокоточные данные измерения.
Какие частотные полосы он охватывает для различных типов оборудования?
AE: 20~80kHz (SF6) и 80~200kHz (наполненные маслом); UHF: 300MHz~1500MHz; HF: 0.3MHz~30MHz; TEV: 3MHz~100MHz, охватывающие GIS, трансформаторы, коммутаторы и кабели.
Можно ли экспортировать данные для отчетов о испытаниях третьих лиц?
Да, данные испытаний и записи формы волны могут быть сохранены и экспортированы на USB-накопитель (FAT32), что позволяет легко интегрироваться в отчеты о испытаниях на заводе и документацию по сертификации третьих сторон.
