Цифровой кабельный трассировщик с многочастотным передатчиком для подземного обнаружения

Кабельный локатор XHGX507X использует сигналы электромагнитного поля от подземных кабелей для определения местоположения кабелей, обеспечивая показания глубины и тока для точного обнаружения кабелей. Эта система соответствует части 15 правил FCC США и Европейской директиве 1999/5/EC.

• Возможность поиска трассы кабеля как для кабелей под напряжением, так и для обесточенных кабелей
• Индикация направления тока и фазы для повышения точности поиска трассы
• Функция обнаружения глубины залегания кабеля
• Передатчик с несколькими вариантами частот (от 577 Гц до 133 кГц)
• Функция омметра для проверки внешних значений непрерывного сопротивления
• Цифровое отображение силы сигнала с графическим представлением
• Стрелки влево/вправо для точного определения местоположения трубопровода
• Компас для индикации направления трубопровода
• Отображение глубины и тока трубопровода в реальном времени

Передатчик служит источником сигнала для этой системы, обладая полной функциональностью, высоким интеллектом и простотой эксплуатации.

• Кнопка питания: Самоблокирующийся переключатель для управления питанием
• Порт вывода: Многоядерный авиационный разъем для различных режимов вывода сигнала
• ЖК-дисплей: Отображает частоту, уровень мощности, режим, ток, импеданс и состояние батареи
• Кнопка частоты: Изменяет выходную частоту сигнала (изначально 577 Гц)
• Регулировка мощности: Выбирает между низкой, средней, высокой и полной выходной мощностью
• Кнопка меню: Доступ к настройкам частоты, измерению сопротивления и многочастотному режиму
• Порт зарядки: Зарядная подставка Φ2.1 для зарядки аккумулятора

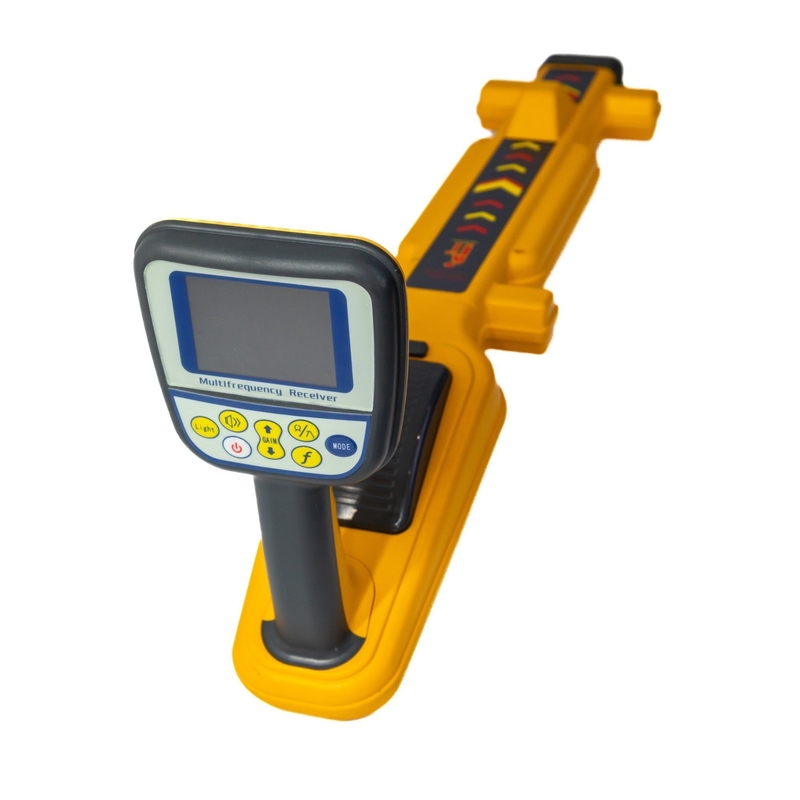

Приемник интегрирует системную схему, способную принимать определенные магнитные поля и преобразовывать их в электрические сигналы для отображения. Он имеет несколько рабочих режимов для различных сценариев обнаружения.

• Отображение частоты: Текущая принимаемая частота (изначально 577 Гц)
• Сила сигнала: Отображается с помощью длины решетки и трехзначного дисплея
• Цветной компас: Указывает направление трубопровода
• Глубина и ток: Измерения подземного трубопровода в реальном времени
• Регулировка усиления: Динамический диапазон 000-140 дБ (по умолчанию автоматическая настройка)
• Рабочие режимы: Узкий пик, широкий пик, провал, широкий пик со стрелкой, пик + провал
• Индикатор батареи: Отображает текущий уровень заряда
• Регулировка громкости: Регулируемая громкость зуммера

• Точное позиционирование кабеля с использованием методов гребня или провала
• Точное измерение глубины в режиме прямого подключения
• Голосовые подсказки для уменьшения усталости оператора при длительном использовании
• Сила сигнала, отображаемая громкостью звука (громкий/быстрый = сильный сигнал)
• Индикация направления тока и фазы при использовании частоты SS
