Цифровой трассоискатель кабелей с измерением глубины и тока

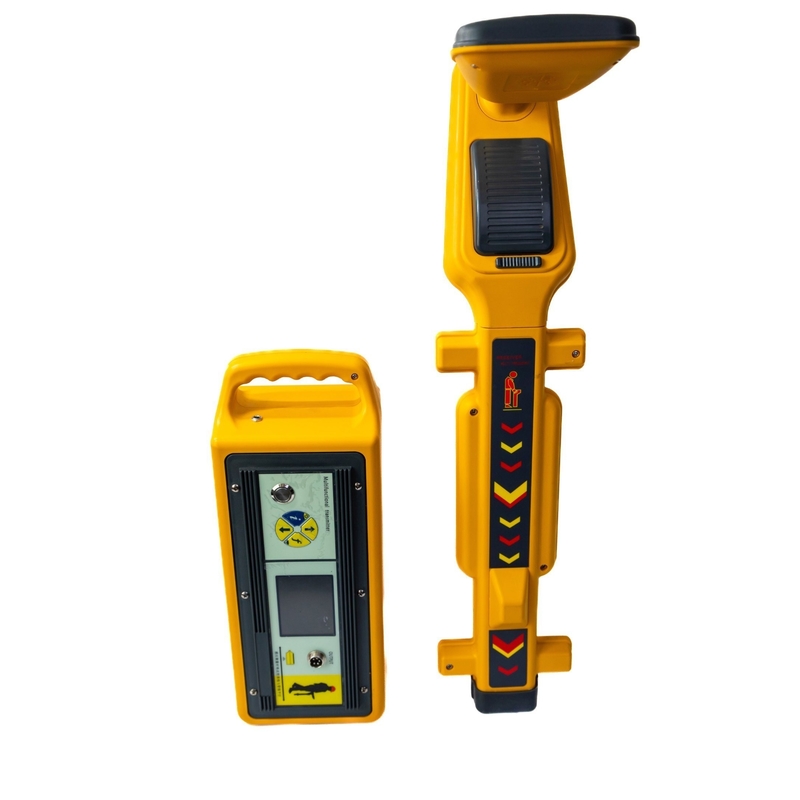

Локатор кабельной трубы XHGX507X использует сигналы электромагнитного поля от подземных кабелей для определения местоположения кабелей, обеспечивая глубину и показания тока для точного обнаружения кабеля.

Это устройство соответствует Части 15 Правил FCC США и Европейской Директиве 1999/5/EC.

• Возможность поиска пути кабеля как для действующих, так и недействующих кабелей питания
• Функции указания текущего направления и фазы для улучшения точности определения траектории
• Определение глубины погруженного кабеля
• Передатчик с несколькими частотными опциями (577Hz - 133kHz)
• Функция омметра для проверки значений внешнего непрерывного сопротивления
• Цифровое отображение силы сигнала с графическим представлением
• Стрелки слева/справа для точной локализации трубопровода
• Компас для указания направления трубопровода
• Отображение глубины трубопровода и тока в реальном времени
• Система голосового оповещения для уменьшения усталости оператора

Передатчик служит источником сигнала для этой системы, обладая полным функционалом, высоким уровнем интеллекта и простотой работы.

• Частота выхода тока
• Уровень выходной мощности (низкий, средний, высокий, полный)
• Рабочий режим (прямое соединение, сцепление, индукция)
• Значение тока петли (0-999 мА)
• Значение импеданса петли (00001-20000 Ом)
• Состояние питания батареи
• Индикатор стабильности (круговой круг)

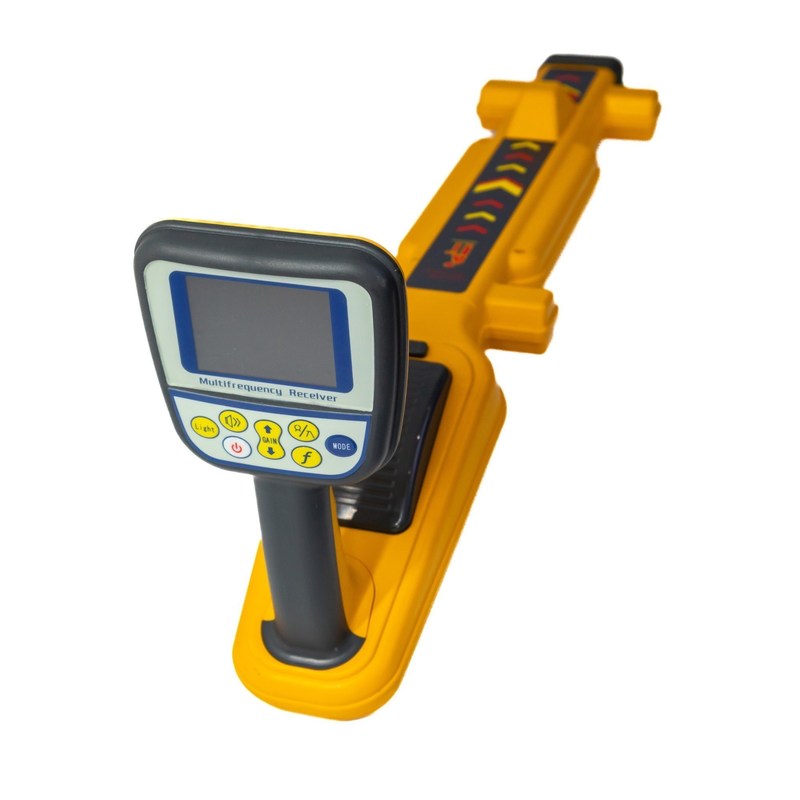

• Частота приема тока (начальная 577 Гц)
• Дисплей решетки силы сигнала
• Трехзначный индикатор силы сигнала (00.0-99.9)
• Цветный компас для направления трубопровода
• Глубина и измерения тока
• Увеличение сигнала (000-140 дБ, автоматическое регулирование)
• Индикатор режима приемника
• Указатель уровня батареи
• Индикатор контроля объема
• Стрелки слева/справа для расположения кабеля
• Указание направления и фазы тока (SS-частота)

• Метод креста:Узкие вершины, широкие вершины, широкие стрелы, вершины + долины
• Метод погружения:Для точного позиционирования, когда рядом нет кабелей
