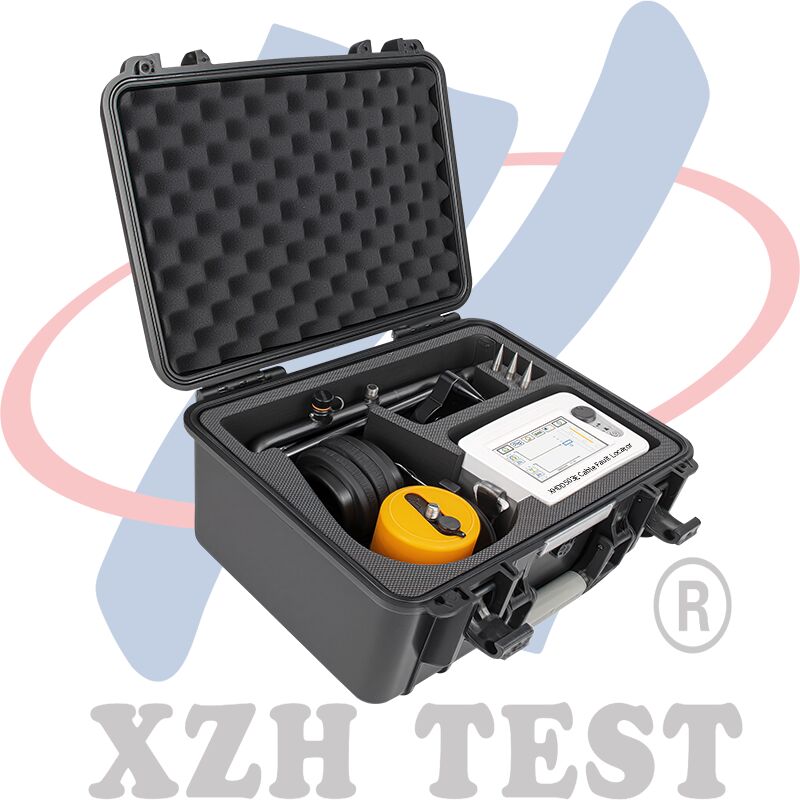

Описание продукта
Локатор повреждений кабеля использует принципы измерения вибрации и электромагнитной индукции для определения конкретных мест повреждения кабеля. Генератор высоковольтных импульсов вызывает пробой разряда в точке повреждения, генерируя физические явления, которые обнаруживаются специальным датчиком прибора, усиливаются, обрабатываются и отображаются для точного определения места повреждения посредством визуальной и слуховой обратной связи.
Ключевые особенности
- 5-дюймовый сенсорный ЖК-дисплей высокой яркости обеспечивает видимость даже при солнечном свете.
- 4 режима тестирования: стандартный, расширенный, с шумоподавлением и индивидуальный.
- 4 функции позиционирования: акусто-магнитная синхронизация, чисто акустическая, чисто магнитная и пошаговое напряжение.
- Технология снижения фонового шума с несколькими вариантами фильтрации
- Оснащен функциями BNR и отключения звука.
- Возможность индикации отклонения от траектории
Технические характеристики
| Параметры фильтра |
Всепроходной: 100 Гц~1600 Гц
Низкий проход: 100 Гц~300 Гц
Квалкомм: 160–1600 Гц
Полоса пропускания: 200 Гц~600 Гц |
| Усиление канала |
8 уровней регулировки |
| Усиление магнитного канала |
8 уровней регулировки |
| Шаг усиления напряжения |
8 уровней регулировки |
| Выходное усиление |
16 уровней (0~112 дБ) |
| Выходное сопротивление |
350 Ом |
| Точность акустомагнитного позиционирования |
≤0,1 м |
| Точность позиционирования шагового напряжения |
≤ 0,5 м |
| Точность идентификации пути |
≤ 0,5 м |
| Снижение шума |
Функции снижения фонового шума BNR и отключения звука. |
| Метод управления дисплеем |
5-дюймовый сенсорный экран высокой яркости |
| Время ожидания |
Более 8 часов |
| Условия эксплуатации |
-25~65°С; Относительная влажность: ≤90% |
Принцип работы
Метод акустомагнитной синхронизации
Этот высокоточный метод сочетает в себе традиционные акустические измерения с обнаружением электромагнитных сигналов. Когда в точке повреждения возникает разряд высокого напряжения, прибор обнаруживает как звуковые, так и электромагнитные сигналы, используя разницу во времени для определения места повреждения, где разница во времени наименьшая.
Метод чистого звука
Этот метод, используемый в основном при повреждениях с высоким сопротивлением и перекрытиями, преобразует акустические сигналы из точки разряда в электрические сигналы, которые усиливаются, фильтруются и отображаются. Точка наибольшей интенсивности звука указывает на место неисправности.
Метод А-образной рамы
При замыканиях на землю в подземном кабеле этот метод использует измерения разности потенциалов. Путем перемещения двух контрольных точек (A и B) по трассе кабеля определяется точка повреждения, в которой разность потенциалов становится равной нулю или меняет полярность.
Примечание. На А-образной рамке имеются цветные стрелки (красные спереди и зеленые сзади), указывающие направление кабеля. Близость неисправности обозначается изменением гистограммы на дисплее.
