XHDD503E Указатель повреждения кабеля с акусто-магнитной синхронизацией для подземных кабелей

Name: XHDD503E Указатель повреждения кабеля с акусто-магнитной синхронизацией для подземных кабелей
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань, Шаньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE, ISO
Номер модели:	XHDD503E

Подробная информация

Место происхождения:

Сиань, Шаньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE, ISO

Номер модели:

XHDD503E

Модель №:

XHDD503E

Использование:

Проверка сетевых кабелей, аудио кабелей, коаксиальных кабелей, цифровых кабелей

Сила:

Электричество

Настраиваемый:

Настраиваемый

Цвет:

Чёрный

фильтр:

200-1600 Гц необязательно

Прибыль от производства:

16 уровней (0-112 дБ)

Точность акустико-магнитного позиционирования:

Меньше 0,2 м

Точность позиционирования ступенчатого напряжения:

Меньше чем 0.5m

Точность идентификации маршрута:

Меньше чем 0.5m

Транспортная упаковка:

Деревянный корпус

Торговая марка:

ТЕСТ XZH

Происхождение:

Китай

Код ТН ВЭД:

9031809090

Поставка способности:

2000 шт./год

Конфигурация:

Доступно

Послепродажное обслуживание:

Сертификат гарантии

Гарантия:

12 месяцев

Выделить:

High Light

Выделить:

Указатель повреждения кабеля с акусто-магнитной синхронизацией

Детектор повреждения подземного кабеля

Кабельный локатор XHDD503E с гарантией

Trading Information

Количество мин заказа:

1 единица

Упаковывая детали:

Деревянный корпус

Время доставки:

5-8 дней

Условия оплаты:

банковский перевод

Характер продукции

Профессиональный кабельный искатель повреждений

Быстрое и точное определение местоположения повреждений различных типов кабелей с использованием передовых технологий обнаружения.

Технические характеристики продукта

Атрибут	Значение
Модель №	XHDD503E
Применение	Тестер сетевого кабеля, тестер аудиокабеля, тестер коаксиального кабеля, тестер цифрового кабеля
Питание	Электричество
Фильтр	200 Гц-1600 Гц (опционально)
Выходное усиление	16 уровней (0~112 дБ)
Точность акусто-магнитного позиционирования	Менее 0,2 м
Точность позиционирования по шаговому напряжению	Менее 0,5 м
Точность идентификации трассы	Менее 0,5 м
Гарантия	12 месяцев

Обзор продукта

Кабельный искатель повреждений использует принципы вибрационного съема и электромагнитной индукции для точного определения местоположения повреждений кабеля. Высоковольтный импульсный генератор создает искровой разряд в точке повреждения, в результате чего возникают вибрационные волны, звуковые волны и электромагнитные волны, которые обнаруживаются специальным зондом прибора.

Этот прибор подходит для обнаружения различных повреждений в силовых кабелях, высокочастотных коаксиальных кабелях, кабелях уличного освещения и закопанных проводах, включая низкоомные, короткие замыкания, обрывы, утечки с высоким сопротивлением и пробои с высоким сопротивлением.

Основные характеристики

5-дюймовый сенсорный ЖК-дисплей высокой яркости для видимости при солнечном свете
4 режима тестирования: стандартный, улучшенный, шумоподавление и пользовательский
4 функции позиционирования: акусто-магнитная синхронизация, чисто акустическая, чисто магнитная и шаговое напряжение
Технология снижения фонового шума с несколькими вариантами фильтрации
Функции BNR и отключения звука для улучшения четкости сигнала
Индикация отклонения трассы для точного отслеживания
Многослойные датчики физической изоляции сигнала с классом водонепроницаемости IP65
Встроенная литиевая батарея большой емкости с быстрым зарядным устройством
Компактный и легкий дизайн с простым интерфейсом управления

Технические характеристики

Параметры фильтра	Всепропускающий: 100 Гц~1600 Гц Низкочастотный: 100 Гц~300 Гц Qualcomm: 160 Гц~1600 Гц Полосовой: 200 Гц~600 Гц
Усиление канала	8 уровней регулировки
Усиление магнитного канала	8 уровней регулировки
Усиление шагового напряжения	8 уровней регулировки
Выходное сопротивление	350 Ом
Точность акустомагнитного позиционирования	≤0,1 м
Источник питания	4*18650 стандартные литиевые батареи
Время ожидания	Более 8 часов
Размеры	428L×350W×230H
Вес	7 кг
Рабочая среда	-25~65°C; Относительная влажность: ≤90%

Принципы работы

1. Акусто-магнитный метод синхронизации:Сочетает традиционные акустические измерения с обнаружением электромагнитных сигналов для точного определения местоположения повреждений путем измерения разницы во времени между сигналами.

2. Метод чистого звука:Использует датчики акустической вибрации для преобразования звуковых сигналов в электрические сигналы для идентификации точки повреждения через наушники или дисплей.

3. Чисто магнитный метод:Определяет трассу кабеля и местоположение повреждения по характеристикам импульсного сигнала, обнаруживаемым индукционными катушками.

4. Метод A-образной рамки:Использует измерения разности потенциалов для определения местоположения замыканий на землю в закопанных кабелях посредством анализа электрического поля.

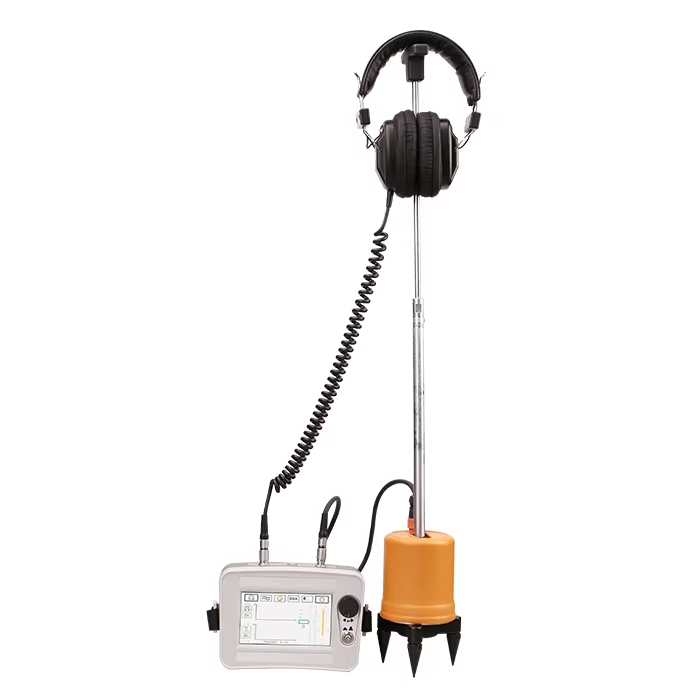

Компоненты прибора

Основной блок кабельного искателя повреждений
Зонд с тремя захватами и соединительным стержнем
Наушники для обратной связи по сигналу
7-жильный сигнальный кабель для соединения прибора и зонда
Зарядное устройство для подзарядки аккумулятора
A-образная рамка для тестирования шагового напряжения
Соединительный кабель A-образной рамки
Аксессуар для заземляющего штыря

Примечание по тестированию:При использовании метода A-образной рамки наблюдайте за красной и зеленой гистограммами на экране тестирования. Точка повреждения находится там, где обе гистограммы становятся очень маленькими, примерно в 1-2 метрах от фактического местоположения повреждения.
