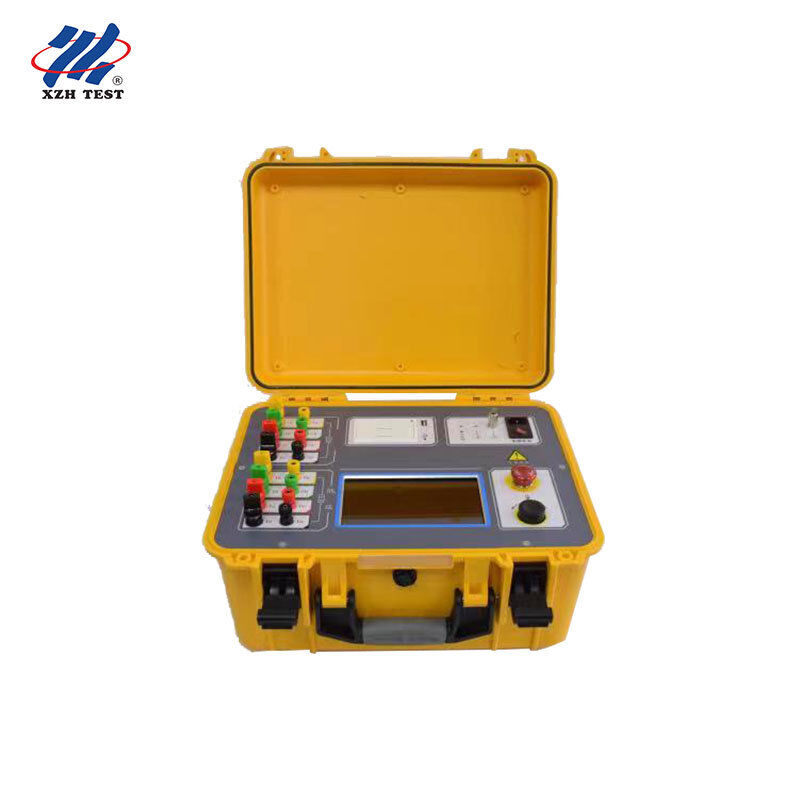

Измеритель сопротивления трансформатора постоянного тока для трансформаторов большой мощности

ВXHZ1340Aявляется инструментом быстрого испытания нового поколения, который объединяет испытания с магнитной помощью, трехфазные одновременные измерения и встроенное дегаузирование в одну высокопроизводительную платформу.Специально предназначенные для измерения сопротивления постоянного тока больших трансформаторов мощности , УГВ-трансформаторы взаимосвязи и трансформаторы распределения с высоким МВА, обеспечивает исключительную точность с разрешением 0,1μΩ при испытательных токах до 40А.

• Одновременное соединение высокого и низкого напряжения:Connect both high-voltage and low-voltage current/potential test leads at once without the need to reverse or reconnect during testing — a unique design that significantly reduces setup time for multi-winding large power transformers.
• Одновременное трехфазное испытание:Меры A0, B0 и C0 фазы одновременно для звездных обмоток, сокращая общую продолжительность испытаний более чем на 70% по сравнению с последовательными однофазными методами на больших трансформаторах.
• Автоматическая магнитная поддержка:Ускоряет скорость испытаний для трехфазных пятиколонных внутренних низковольтных трансформаторов, подключенных к углу, путем предварительного насыщения ядра,особенно эффективно для обмоток с высокой индуктивностью, обнаруженных в больших блоках с рейтингом MVA.
• Инновации в измерении в нейтральной точке:Специализированная последовательность испытаний, которая точно решает задачу измерения сопротивления провода свинца в нейтральной точке, - давнюю трудность в трехфазной диагностике трансформаторов.
• Всеобъемлющий выход данных:Отображает и распечатывает все результаты испытаний на высоко-, средне- и низковольтные обмотки в одном отчете.Автоматическое трехфазное расчетное дисбалансирование с необязательным преобразованием температуры в номинальные базовые значения.
• Усовершенствованная защита от обратных электромагнитных полей:Защищает как прибор, так и оператора во время индуктивного разряда нагрузки, позволяя безопасное испытание высокого тока на крупнейших обмотках трансформатора.
• Расширенное хранилище данных:200 наборов данных испытаний, хранящихся постоянно (расширяемых), с возможностью экспорта на USB для интеграции с системами управления лабораторной информацией и анализа долгосрочных тенденций.
• Строительство с прочностью в поле:Широкая терпимость к температуре (-10 °C ~ 50 °C), устойчивость к ударам, защита от помех и портативный форм-фактор (430 × 320 × 230 мм), предназначенный как для лабораторного, так и для полевого применения подстанции.
