Описание продукта
Локатор подземных кабельных труб XHGX507B используется тысячами пользователей в области испытаний силовых кабелей и пользуется высокой репутацией. Мы использовали новейшие концепции при разработке локатора трубопроводов XHGX507B, особенно для быстрого и точного определения места обрыва изоляции кабеля на землю, (под напряжением) для определения траектории, глубины, идентификации кабеля.
Особенности
1. Компас и индикатор направления: визуально отображает направление трубопровода и направление влево и вправо.
2. Измерение направления тока для устранения помех от близлежащих линий (частичные частоты).
3. Измерение глубины и тока.
4. Полностью цифровая высокоточная обработка выборки: стабильная и надежная, сверхвысокая чувствительность, узкая полоса пропускания приема, сильная защита от помех, и может полностью подавлять помехи промышленной частоты и гармоник от соседних работающих кабелей и трубопроводов.
5. Обнаружение работающих кабелей: высокопроизводительные клещи для передачи, муфты и выходные сигналы на работающий кабель в максимальной степени.
6. Идентификация кабеля/трубопровода: клещи (дополнительная принадлежность) удобны и просты в использовании, а результат идентификации четко отображается; могут использоваться, когда использование клещей неудобно.
7. Поиск неисправностей на земле: используйте А-образную раму (дополнительная принадлежность) для определения места повреждения изоляции трубопровода на землю, а стрелка указывает направление точки неисправности.
8. Несколько частот обнаружения: активное обнаружение и пассивное обнаружение.
9. Несколько режимов выходного сигнала передатчика: выход прямого подключения, муфта, индукция.
10. Цифровой выход мощности усилителя передатчика, автоматическое согласование импеданса и автоматическая защита.
11. Встроенная литий-ионная батарея большой емкости, автоматическое отключение при низком напряжении, автоматическое отключение (приемник) при отсутствии операций в течение длительного времени.
12. Корпус красивый и прочный, легкий и портативный.

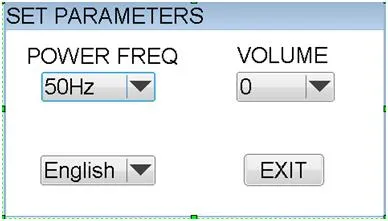

Вы можете выбрать 50 Гц или 60 Гц
Основная информация.
Использование
Цифровой кабельный тестер
Индивидуальные
Индивидуальные
Транспортная упаковка
Экспортируемый деревянный ящик
Производственная мощность
2000 шт./год
Параметры продукта
Технические характеристики передатчика:
1. Режим вывода: выход прямого подключения, индукция, муфта.
2. Выходная частота: 348 Гц, 624 Гц, 1280 Гц, 1860 Гц, 512 Гц, 645 Гц, 820 Гц, 940 Гц, 6 кГц, 8 кГц, 9 кГц, 12 кГц, 33 кГц, 82 кГц, 200 кГц.
3. Выходная мощность: максимум 10 Вт, регулируется в 10 уровнях, автоматическое согласование импеданса в реальном времени.
4. Напряжение выходного прямого подключения: до 200 Вп-п.
5. Защита от перегрузки и короткого замыкания.
6. Человеко-машинный интерфейс: жидкокристаллический дисплей с матрицей 320x240 точек.
7. Встроенная батарея: 6 литий-ионных батарей 18650, номинальное напряжение 12,6 В, 4,2 Ач.
Технические характеристики приемника:
1. Режим ввода: встроенная приемная катушка, идентификационная муфта (дополнительная принадлежность), А-образная рама для поиска неисправностей (дополнительная принадлежность).
2. Частота приема:
Частота обнаружения: 348 Гц, 624 Гц, 1280 Гц, 1860 Гц, 512 Гц, 645 Гц, 820 Гц, 940 Гц, 6 кГц, 8 кГц, 9 кГц, 33 кГц, 65 кГц, 82 кГц, 131 кГц, 200 кГц.
Частота пассивного обнаружения промышленной частоты: 50 Гц/60 Гц.
3. Режим обнаружения трубопровода: метод широкого пика, метод узкого пика, метод звуковой долины, метод пика и долины.
4. Режим идентификации кабеля: интеллектуальная идентификация и измерение тока с помощью муфты (дополнительная принадлежность).
5. Человеко-машинный интерфейс: жидкокристаллический дисплей с матрицей 480x272 точек.
6. Встроенная батарея: 4 литий-ионные батареи 18650, номинальное напряжение 4,2 В, 8,2 Ач.
7. Точность позиционирования: глубина 0-3 м (±5%), глубина 3-12 м (±10%)
8. Точность измерения глубины: трехзначный дисплей, максимальная измеряемая глубина до 12 метров
9. Точность измерения тока: 1 мА
10. Максимальное расстояние обнаружения: кабель с хорошей изоляцией при методе прямого подключения может достигать до 15 км
Другое
1. Объем: передатчик 320x240x90 мм, приемник 670x128x310 мм.
2. Вес: 1,9 кг для передатчика и 1,4 кг для приемника.
3. Зарядное устройство: вход AC100~240V, 50/60Hz, выход DC4.2V-1A, выход DC12.6V-1A.
4. Условия эксплуатации: температура: -10°C-40°C, влажность 5-90% относительной влажности, высота <4500 м.
