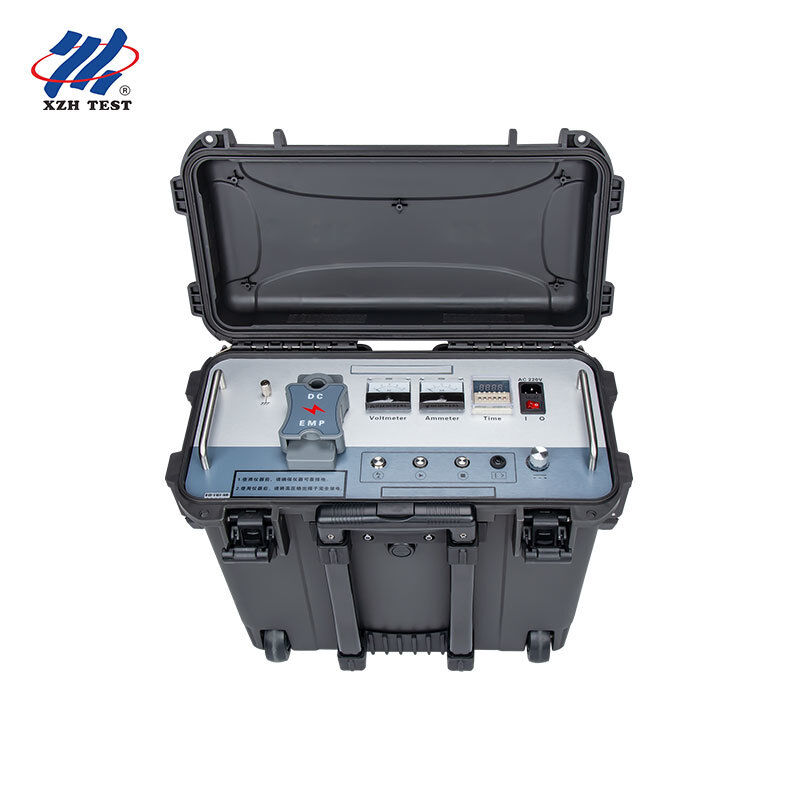

Генератор высоковольтных импульсов XHHV512-12L с защитой
Модель: XHHV512-12L
Предназначен для: Бригады оперативного обслуживания электросетей, подрядчики по поиску повреждений кабеля, отделы промышленного электротехнического обслуживания
Ключевая ценность: Импульсный генератор постоянного тока с защитой оператора и тройной автоматической защитой (от перегрузки по току, перенапряжения, перегрева) — обеспечивающий энергию разряда 0-864 Дж через встроенный конденсатор емкостью 12 мкФ. Самый безопасный генератор импульсов в своем классе для ежедневного поиска повреждений низковольтных/средневольтных кабелей в сетях напряжением до 12 кВ.
Для кого предназначено это оборудование
XHHV512-12L специально разработан для организаций, гдебезопасность оператора и защита оборудования являются обязательными требованиями— энергокомпании со строгими протоколами соблюдения правил безопасности, подрядчики по тестированию, чьи технические специалисты ежедневно работают на незнакомых объектах, и промышленные предприятия, где поиск повреждений кабеля происходит вблизи критически важного производственного оборудования, которое не терпит случайных повреждений из-за неисправности испытательного оборудования.
⚡Автоматическая защита от перегрузки по токуМониторинг тока высоковольтного выхода в реальном времени. Автоматическое срабатывание при превышении установленного порога — защита прибора и подключенных кабелей.
🔺Автоматическая защита от перенапряженияПредотвращает превышение выходным напряжением номинального предела в 12 кВ. Активная защита от ошибок оператора при регулировке напряжения.
🔥Автоматическая защита от перегреваНепрерывный тепловой мониторинг внутренних компонентов. Автоматическое отключение при превышении температуры безопасного рабочего диапазона — предотвращает каскадный отказ.
Основные характеристики
Встроенный конденсатор12 мкФ
Энергия разряда0–864 Дж
Номинальное напряжение кабеля≤12 кВ
Уровни защиты3 (ОТ + ОН + ОТ)
Возможность короткого замыканияПрямое замыкание на землю
Класс измерительного прибора1.5 двойных прибора
ФункцииИмпульс + испытание постоянным напряжением
Источник питания220 В переменного тока, 50 Гц
БрендXZH TEST
Тройная защита — безопасность без компромиссов
Полевые работы по поиску повреждений кабеля по своей сути являются операциями с высоким риском. Пробой кабеля может вызвать переходные перенапряжения, которые возвращаются в испытательное оборудование. Устойчивое повреждение с высоким сопротивлением может вызвать постоянный ток перегрузки. Непрерывные импульсные циклы в жаркий день могут вывести внутренние компоненты за тепловые пределы. Большинство генераторов импульсов полагаются на один предохранитель для защиты — XHHV512-12L используеттри независимых автоматических контура защитыкоторые одновременно контролируют выходной ток, выходное напряжение и внутреннюю температуру.
Что это означает для вашей работы: В случае неожиданного пробоя кабеля, ошибки при подаче напряжения на линию или неисправности оборудования, XHHV512-12L автоматически защищает себя — и вашего техника. Ручное вмешательство не требуется. Нет повреждений оборудования. Нет простоя в ожидании запасных частей.
| Уровень защиты | От чего защищает | Реакция |
|---|
| Защита от перегрузки по току | Устойчивое высокое потребление тока при постоянном повреждении; случайные условия короткого замыкания на выходе | Автоматическое срабатывание с ограничением тока — предотвращает повреждение трансформатора и конденсаторной батареи |
| Защита от перенапряжения | Оператор непреднамеренно превышает номинальное напряжение кабеля; переходные перенапряжения от пробоев кабеля | Автоматическое ограничение выходного напряжения — выход clamped ниже 12 кВ независимо от положения ручки регулировки |
| Защита от перегрева | Длительная работа с высокой нагрузкой в жарких условиях; недостаточная вентиляция при непрерывном импульсном разряде | Термодатчик вызывает автоматическое отключение для охлаждения — самовосстанавливается при возвращении температуры в безопасный диапазон |
Прямое короткое замыкание на землю — прочная конструкция
Уникальная возможность, отличающая XHHV512-12L от менее надежных приборов, — этомощная защита от короткого замыканиякоторая допускает прямое короткое замыкание на землю. При поиске повреждений кабеля возникают сценарии, когда путь повреждения имеет почти нулевое сопротивление — фактически прямое короткое замыкание. Многие генераторы импульсов срабатывают или получают повреждения в этих условиях. XHHV512-12L разработан для работы с прямыми короткими замыканиями на землю без повреждений, давая операторам уверенность в агрессивном тестировании, когда условия повреждения этого требуют.
Двойные стрелочные индикаторы класса 1.5 — наглядность разряда в реальном времени
XHHV512-12L оснащендвойными аналоговыми стрелочными индикаторами класса 1.5(ток и напряжение), которые обеспечивают четкую, интуитивно понятную визуальную обратную связь в реальном времени во время процесса импульсного разряда — критическое преимущество, которое цифровые дисплеи не могут обеспечить для переходных высоковольтных событий:
- Амперметр: Отображает ток на стороне высокого напряжения в реальном времени во время импульсного разряда — характер отклонения стрелки показывает, полностью ли разрядился дефект или требуются дополнительные импульсные циклы
- Вольтметр: Отображает напряжение заряда конденсатора в реальном времени — падающая стрелка во время импульса подтверждает передачу энергии в точку повреждения с интуитивно понятной визуальной ясностью
- Точность класса 1.5: Соответствует промышленным стандартам измерения — достаточная точность для полевых работ по поиску повреждений без хрупкости и стоимости лабораторной цифровой метрологии
- Обратная связь о завершении разряда: Возврат стрелки индикатора к нулю обеспечивает немедленное, недвусмысленное подтверждение полного высвобождения накопленной энергии — без интерпретации цифровых показаний или светодиодных индикаторов
Как работает схема импульсного разряда
XHHV512-12L объединяет зарядную схему и схему разряда в одном компактном корпусе. Зарядная схема отбирает пробы напряжения высоковольтного кабеля и подает их в схему управления регулированием напряжения — обеспечивая зарядку конденсатора накопления энергии до точного уровня напряжения, выбранного оператором. Схема разряда, запускаемая импульсным механизмом, направляет накопленную энергию из конденсатора емкостью 12 мкФ через высоковольтный разрядный шар на выходной терминал — подавая быстро нарастающий импульс постоянного тока, который создает как акустический удар, так и электромагнитный переходный процесс, необходимые для предварительного определения и точного определения местоположения повреждения.
Эта интегрированная архитектура устраняет соединительные кабели, отдельные конденсаторные батареи и внешние разрядные промежутки, требуемые традиционными компонентными установками — снижая сложность установки, минимизируя точки соединения, которые могут выйти из строя, и позволяя одному оператору развертывать и эксплуатировать полную систему.
Применение
| Применение | Сценарий |
|---|
| Точное определение места повреждения кабеля | Импульсный разряд для акустико-магнитного определения местоположения на распределительных кабелях напряжением до 12 кВ в городских, промышленных и коммунальных сетях |
| Испытание постоянным напряжением | Проверка изоляции после установки и после ремонта низковольтных/средневольтных кабелей и другого электрооборудования, такого как трансформаторы, коммутационные аппараты и вводы |
| Испытание на пробой высоким напряжением | Контролируемое индукционное пробойное напряжение для получения формы сигнала TDR и измерения расстояния до места повреждения |
| Синхронизация акустико-магнитных сигналов | Синхронизированный импульсный разряд для точного определения места повреждения с использованием внешних акустических и магнитных приемников |
| Программы профилактического обслуживания | Плановая оценка состояния кабеля — измерения исходного импульсного отклика позволяют отслеживать тенденции и раннее обнаружение ухудшения изоляции |
Меры безопасности и эксплуатации
- Всегда подключайтезаземление безопасностиприбора к надежной точке заземления перед началом работы
- Не обходите и не отключайте тройные контуры защиты — это критически важные системы безопасности
- Убедитесь, что оба стрелочных индикатора показывают ноль перед отсоединением выходных кабелей после тестирования
- Обеспечьте достаточную вентиляцию вокруг прибора во время длительных импульсных циклов — не закрывайте вентиляционные отверстия
- Эксплуатировать это оборудование могут только квалифицированные высоковольтные техники
- Перед первым использованием прочитайте полное руководство по эксплуатации; поймите все функции зарядки, разряда и защиты
- Если какой-либо контур защиты срабатывает повторно, исследуйте состояние повреждения кабеля — не просто сбрасывайте и продолжайте
▎Часто задаваемые вопросы
В: Как высоковольтный генератор импульсов работает при обнаружении повреждений кабеля?
Генератор импульсов подает высоковольтный импульс в поврежденный кабель, создавая контролируемую высоковольтную дугу в точке повреждения. Эта дуга создает как акустический сигнал (громкий стук, слышимый наземными микрофонами), так и электромагнитный импульс (обнаруживаемый индуктивным приемником). Комбинируя время прибытия акустического и электромагнитного сигналов, операторы могут с высокой точностью определить точное местоположение повреждения — метод, известный как акустико-магнитная синхронизация.
В: Какой диапазон напряжения следует выбирать для различных типов кабелей?
Выбор напряжения в качестве общего руководства следует принципу номинального рабочего напряжения кабеля. Для низковольтных кабелей (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для средневольтных распределительных кабелей (6-15 кВ) подходит диапазон 16 кВ. Для высоковольтных силовых кабелей (35 кВ и выше) используйте диапазон 32 кВ. Всегда сверяйтесь со спецификациями максимального испытательного напряжения от производителя кабеля и обеспечивайте соблюдение всех безопасных расстояний во время работы с высоким напряжением.
В: Какие меры предосторожности необходимо соблюдать при работе с генератором импульсов?
Испытания с помощью высоковольтного генератора импульсов требуют строгих протоколов безопасности. Всегда проверяйте, что кабель полностью обесточен и изолирован от всех источников питания перед подключением. Установите минимальный безопасный периметр в 5 метров вокруг зоны испытаний с предупреждающими знаками. Весь персонал должен использовать соответствующие СИЗ, включая одежду с защитой от дуги, высоковольтные изолирующие перчатки и диэлектрическую обувь. Встроенные функции безопасности — автоматический разряд при отключении питания, аварийная остановка и блокировка нулевого напряжения — обеспечивают дополнительные уровни защиты, но никогда не должны заменять надлежащие процедуры безопасности.
В: Каково преимущество наличия нескольких уровней энергии (Джоулей) на этом устройстве?
Различные уровни энергии служат разным диагностическим целям. Низкие уровни энергии (например, 864 Дж–1024 Дж) идеально подходят для первоначального подтверждения повреждения и поиска повреждений с высоким сопротивлением, где избыточная энергия может усугубить повреждение кабеля. Средняя энергия (1225 Дж–2048 Дж) обеспечивает оптимальную силу акустического сигнала для большинства обычных поисков повреждений. Высокая энергия (2450 Дж+) предназначена для очень длинных кабелей, глубоко залегающих участков или повреждений с высоким сопротивлением, которые требуют более сильной генерации дуги для получения обнаруживаемой акустической сигнатуры. Трехуровневый выбор позволяет операторам настраивать выходную мощность в соответствии с условиями на месте.
В: Какая гарантия и поддержка включены в комплект поставки этого генератора импульсов?
Стандартная гарантия 12 месяцев от производственных дефектов с пожизненной технической поддержкой. Сертификация CE и ISO 9001:2015. Каждое устройство включает генератор импульсов, высоковольтный выходной кабель, заземляющий кабель, разрядный стержень, руководство пользователя и защитное транспортное решение. Установка на месте, ввод в эксплуатацию и обучение операторов по безопасности доступны по запросу. Запасные части, включая разрядные промежутки, конденсаторы и высоковольтные диоды, имеются на складе для быстрой замены.
