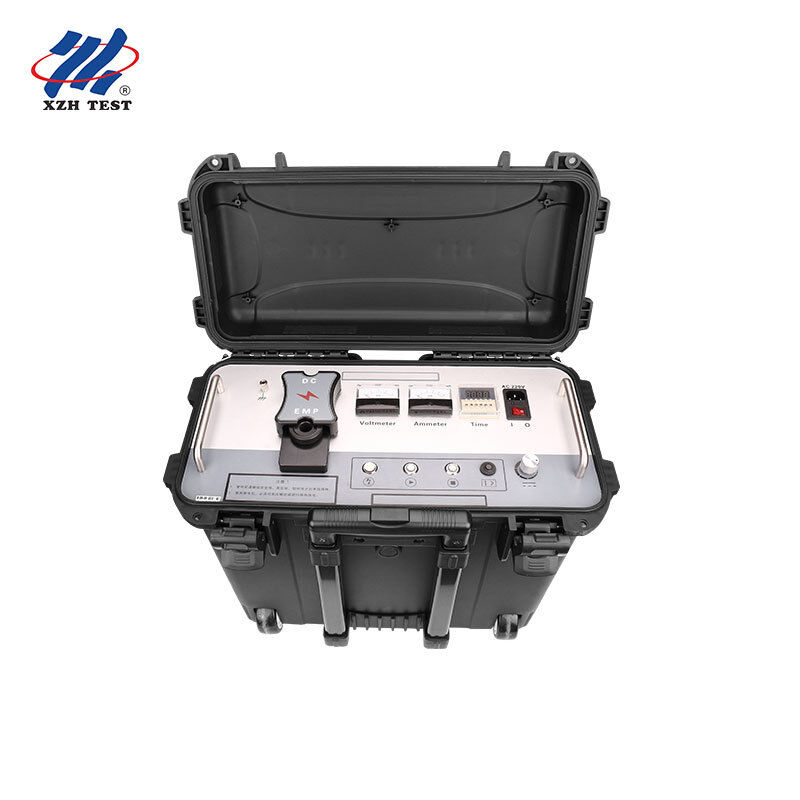

Высоковольтный генератор перенапряжения XHHV515-12L Модель: XHHV515-12L
Разработан для:Техники по обслуживанию кабелей LV/MV, бригады по техническому обслуживанию распределительных сетей, поставщики услуг по электроиспытаниям
Основная ценность:компактный генератор импульсов постоянного тока типа тягового стержня с встроенным конденсатором 12μF, обеспечивающим регулируемую энергию разряда 0-864Jрешение с захватом и отключением для обычного обнаружения неисправностей на кабелях питания 12 кВ и ниже с выходом в двух режимах (импульсный разряд + напряжение постоянного тока).
Для кого это оборудование?
XHHV515-12L предназначен для полевых техников, которым нуженкомпактный, легкий, портативный для одного оператораисточник импульса для повседневной работы по обнаружению неисправностей кабелей LV и MV. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1Техники полевого служенияПереносимость тягового прутка для перевозки одного оператора между транспортным средством и испытательной точкой.
2Экипажи распределительных службЗащита от запуска в нулевом положении обеспечивает безопасную работу экипажей, которые ежедневно вращаются через подстанции.
3Компании по оказанию услуг по тестированиюЭкономически эффективный источник импульса для контрактов на обслуживание кабелей LV / MV. Двойные выходной порты ≈ не требуется оборудование для переключения режимов между режимами импульса и постоянного тока.
4Электрики промышленных заводовКомпактный отпечаток помещается через стандартные двери и точки доступа к оборудованию.
Основные характеристики
Встроенный конденсатор12 мкФ
Диапазон энергии разряда0864 J
Целевое напряжение кабеля≤ 12 кВ
Измерение напряженияМетры кВ в реальном времени
Безопасное перекрытиеНачало с нулевого положения
Контроль выбросовРучной + Временный интервал
Режимы выводаEMP + DC двойные порты
Силовое питание220 Вт переменное время 50 Гц
Форма фактораПодъемный прибор
Компактный дизайн тягового посоха
В отличие от более крупных генераторов перегрузки, которые требуют доступа к автомобильной рампе и обработки двумя людьми, форм-фактор тягового стержня XHHV515-12L® обеспечивает истинную полевую мобильность с одним оператором.Интегрированная телескопическая ручка и прочное шасси позволяют одному технику транспортировать полный прибор из транспортного средства в испытательный пункт через ворота, вниз по лестнице и в перегруженные подстанции, где колесные тележки не могут перемещаться.
Операционное преимущество:Для бригады, работающей с 4-6 вызовами неисправностей в смену, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Двойные выходные порты
Многие генераторы перенапряжений требуют от оператора физической перестройки кабеля при переключении между режимами импульсного разряда и постоянного тока, выдерживающего напряжение, что является источником ошибок подключения и потери времени.XHHV515-12L обеспечиваетвыделенные выходные порты для каждого режима:
| Выходной порт |
Функция |
Случай использования |
| Выход HV (EMP) |
Импульсный разряд для определения неисправности кабеля |
Подключение к кабелю, подлежащему испытанию, для акустико-магнитного удара при установке неисправности |
| Выход HV (DC) |
Постоянное постоянное напряжение выхода |
Подключение для проверки изоляции кабеля после установки и испытаний профилактического обслуживания |
Вольтметр в режиме реального времени с полной видимостью ВВ
Отличительным признаком безопасности и диагностики XHHV515-12L является егокВ вольтметр в реальном временичто указывает на напряжение конденсатора даже когда прибор находится в режиме ожидания, а не только во время активного импульсного разряда.Это обеспечивает операторам непрерывную ситуационную осведомленность о состоянии накопленной энергии, устраняя риск случайного контакта с банком конденсаторов, который, казалось бы, "выключен", и который все еще может содержать опасный остаточный заряд.
- Мониторинг готовности:Вольтметр отображает напряжение конденсатора в режиме реального времени. Оператор всегда знает состояние энергии перед приближением к выходному терминалу.
- Ручная пусковая кнопка:Выделенная кнопка разряда передней панели для контролируемого рассеяния остаточной энергии конденсатора
- Индикатор нулевого положения (желтый светодиод):Светильники только при регулировке напряжения кнопка на нулевом уровне. Визуальное подтверждение безопасно включить выход HV.
- Настроенный выход энергии:12μF емкость с регулируемым диапазоном 0-864J позволяет операторам сопоставлять энергию импульса с длиной кабеля и импеданцией неисправности, избегая переразряда на коротких секциях кабеля LV
Интерфейс панели Все элементы управления объяснены
| Контроль |
Функция |
| 1- Безопасное место. |
Заземление шасси прибора |
| 2. Кнопка выпуска |
Ручное рассеивание внутреннего заряда при отключении HV |
| 3Показатель старта / нулевого положения |
Желтый светодиод подтверждает, что напряжение на нулевом уровне; нажмите, чтобы включить выход HV, когда индикатор включен |
| 4Стойка / HV индикатор. |
Немедленное отключение выхода ВВ; индикаторные огни при активном выходе высокого напряжения |
| 5Защита от перенапряжения |
Нажмите, чтобы активировать защиту; автоматическое включение при состоянии перенапряжения |
| 6. Регулирование напряжения |
Поверните полностью против часовой стрелки до нуля перед началом, затем по часовой стрелки, чтобы увеличить выпуск |
| 7Настройка времени |
Конфигурируемый интервал времени разряда для автоматического режима импульса при определении места |
Заявления
| Применение |
Сценарий |
| Определение ошибок кабеля |
Импульсный разряд для акустико-магнитной локализации на кабелях распределения 12 кВ и ниже LV/MV |
| Дисплик выдерживает испытание напряжения |
Проверка изоляции кабеля после установки и ремонта на схемах LV и MV |
| Проверка кабеля до ввода в эксплуатацию |
Испытание нового кабельного контура перед зарядом |
| Испытания электрического оборудования на постоянном токе |
Текущий ток выдерживает испытания напряжения на другом электрическом оборудовании трансформаторы, выключатели, буши |
| Регулярное профилактическое обслуживание |
Плановая оценка состояния кабелей для городских сетей, промышленных объектов, коммерческих объектов |
Безопасность и эксплуатационные меры предосторожности
- Всегда соединяйтесьбезопасное местодо надежной точки заземления перед эксплуатацией
- Проверить, что индикатор нулевого положения (желтый светодиод) установленосвещенныйПеред нажатием на Start подтверждает, что кнопка регулировки напряжения находится на нулевом уровне
- Руководство по печатикнопка выпускаи проверить, что вольтметр читает ноль перед отключением выходной кабеля
- Нажмите клавишу "Остановить" немедленно, если во время испытания наблюдается какая-либо аномальная ситуация.
- Только квалифицированные техники ВВ могут работать с несанкционированным демонтажем
- Перед первым использованием ознакомьтесь с руководством по эксплуатации;
- Транспортировка с помощью рукоятки тягового стержня
Часто задаваемые вопросы
Вопрос: Как работает генератор высокого напряжения при обнаружении неисправностей кабеля?
Генератор перенапряжения выпускает высокоэнергетический импульс в неисправный кабель, создавая контролируемую высоковольтную дугу в точке отказа.Эта дуга производит как акустический сигнал (сильный стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (отмечаемый индуктивным приемником)Сочетая время прибытия акустического и электромагнитного сигналов, операторы могут точно определить местоположение неисправности с помощью техники, известной как акустико-магнитная синхронизация.
В: Какой диапазон напряжения я должен выбрать для различных типов кабелей?
Выбор напряжения осуществляется в соответствии с номинальным рабочим напряжением кабеля в качестве общего руководства. Для низковольтных кабелей (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для кабелей распределения среднего напряжения (6-15 кВ)диапазон 16 кВ является подходящимДля кабелей высокого напряжения (35 кВ и выше) используйте диапазон 32 кВ.Всегда обращайтесь к производителю кабеля по спецификациям максимального испытательного напряжения и убедитесь, что все требования безопасности соблюдаются во время работы на высоком напряжении.
Вопрос: Какие меры предосторожности должны соблюдаться при работе генератора перенапряжений?
Всегда проверяйте, что кабель полностью отключен и изолирован от всех источников питания перед подключением.Установка периметра безопасности минимум 5 метров вокруг зоны испытаний с предупреждающими знакамиВсе сотрудники должны носить соответствующую индивидуальную защиту, включая одежду с дуговой защитой, изоляционные перчатки для ВВ и диэлектрическую обувь.аварийная остановка, и блокировка с нулевым напряжением обеспечивают дополнительный уровень защиты, но никогда не должны заменять надлежащие процедуры безопасности.
Вопрос: Каково преимущество нескольких уровней энергии (джоулей) на этой единице?
Различные энергетические уровни служат различным диагностическим целям.864J1024J) идеально подходят для первоначального подтверждения неисправности и обнаружения неисправностей высокого сопротивления, где чрезмерная энергия может ухудшить повреждение кабеля.Средняя энергия (1225J2048J) обеспечивает оптимальную мощность акустического сигнала для большинства обычных выявлений неисправностей.или высокоимпедансные неисправности, требующие более сильной генерации дуги для получения обнаруживаемой акустической сигнатурыТрехуровневый выбор позволяет операторам сопоставлять выработанную энергию с условиями на поле.
Вопрос: Какая гарантия и поддержка включены в этот генератор?
12-месячная стандартная гарантия от производственных дефектов с пожизненной технической поддержкой. CE и ISO 9001:2015 сертифицирован. Каждый блок включает в себя генератор перенапряжений, выходной кабель HV, наземный кабель,Стержень для сбросаДля безопасной транспортировки доступны установка на месте, пуск в эксплуатацию и обучение безопасности оператора по запросу.Запчасти, включая разрядные отверстия, конденсаторы и HV-диоды запасаются для быстрой замены.
