Анализатор деформации обмотки трансформатора с частотной промывкой XHBX1502

Name: Анализатор деформации обмотки трансформатора с частотной промывкой XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань Шэньси Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO CE
Номер модели:	XHBX1502

Подробная информация

Место происхождения:

Сиань Шэньси Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO CE

Номер модели:

XHBX1502

Выделить:

High Light

Выделить:

Анализатор деформации обмоток трансформатора с измерением методом сегментированного частотного сканирования

Цифровой высокоскоростной анализатор частотных характеристик на основе DDS с частотным сканированием

Тестер трансформаторов с беспроводным интерфейсом Bluetooth

Trading Information

Количество мин заказа:

1 комплект

Цена:

Подлежит обсуждению

Упаковывая детали:

деревянная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

Т/Т

Поставка способности:

3000единиц/год

Характер продукции

XHBX1502 Анализатор деформации обмотки трансформатораявляется передовым неразрушительным диагностическим инструментом, основанным на технологии анализа частотного ответа (FRA),предназначенный для обнаружения внутренних механических сбоев в трансформаторах мощности от 63 кВ до 500 кВПри изготовлении трансформатора каждая обмотка обладает уникальной, стабильной сигнатурой частотного ответа, определяемой ее параметрами распределенной емкости (Ci) и индуктивности (Li).События, такие как сбои короткого замыкания, воздействие транспорта, сейсмическая активность или электромагнитные силы от потоков через разломы могут физически смещать или деформировать обмотки,изменение этих распределенных параметров и создание измеримых изменений в частотном ответеXHBX1502 использует цифровое высокоскоростное сканирование на основе DDS для захвата и сравнения этих сигнатур, количественного определения величины, местоположения,и направление отклонений от реакции для определения того, требуется ли трансформатор к капитальному ремонту, все без инвазивного тестирования или дренажа масла.

Технические спецификации

Параметр	Спецификация
Производительность измерений
Диапазон измерения амплитуды	от -120 до +20 дБ
Точность измерения амплитуды	0.1 дБ
Точность частоты сканирования	00,005%
Повторяемость испытаний на фазе	990,9%
Характеристики сигнала
Импеданс ввода сигнала	1 МΩ
Импеданс выхода сигнала	50 Ω
Амплитуда выхода сигнала	± 20 В
Применение и физические свойства
Применимый рейтинг трансформатора	63 кВ ¥ 500 кВ
Размеры прибора (L × W × H)	340 × 240 × 210 мм
Размеры корпуса (L × W × H)	370 × 280 × 260 мм
Размеры кабельной коробки (L × W × H)	420 × 300 × 300 мм
Общая масса	20 кг
Экологические
Операционная температура	-10°C до +40°C
Температура хранения	-20°C до +70°C
Относительная влажность	< 90%, неконденсирующий

Ключевые характеристики производительности

Цифровая высокоскоростная частотная сканирование на основе DDSТехнология прямого цифрового синтеза (DDS) генерирует точные, повторяемые сигналы возбуждения в диапазоне частот измерения, обеспечивая точность частоты сканирования 0,005% и 99.9% повторяемость испытаний в фазе для высоконадежного сравнения до и после.
Сегментированное измерение частотыАвтоматическое разделение частотного спектра на оптимизированные сегменты, сосредоточение разрешения измерений в частотных диапазонах, наиболее чувствительных к специфическим режимам деформации обмоткителескопирование по оси, и сжатие обруча.
Анализ широкого динамического диапазонаВ диапазоне измерения амплитуды от (-120 дБ) до (+20 дБ) фиксируются как тонкие изменения обмотки на ранней стадии, так и грубые сигнатуры деформации, с 0.Разрешение 1 дБ для тонкой дискриминации между нормальными эффектами старения и структурными изменениями, связанными с неисправностью.
Беспроводный интерфейс BluetoothИнтегрированное соединение Bluetooth позволяет беспроводно передавать данные на ПК или планшет для расширенного анализа, создания отчетов,и управление базами данных .
Методика неразрушающих испытанийАнализ частотного ответа не требует дренажа масла, не требует внутреннего доступа.и отсутствие возбуждения высоким напряжением, что делает его по своей сути более безопасным и быстрым, чем альтернативные методы диагностики, обеспечивая при этом эквивалентную или более высокую чувствительность обнаружения деформации обмотки.
Трехфазный сравнительный анализ¢ Захватывает и перекрывает сигнатуры частотного ответа от всех трех фаз одновременно, позволяя мгновенное визуальное сравнение межфазных отклонений, которые указывают на асимметричную деформацию обмотки.
Прочная упаковка√ корпус инструментов из алюминиевого сплава и отдельная кабельная коробка обеспечивают надежную защиту во время транспортировки и хранения,с общей массой системы 20 кг, что обеспечивает баланс между переносимостью и возможностью приборов для испытаний 63 кВ/500 кВ.

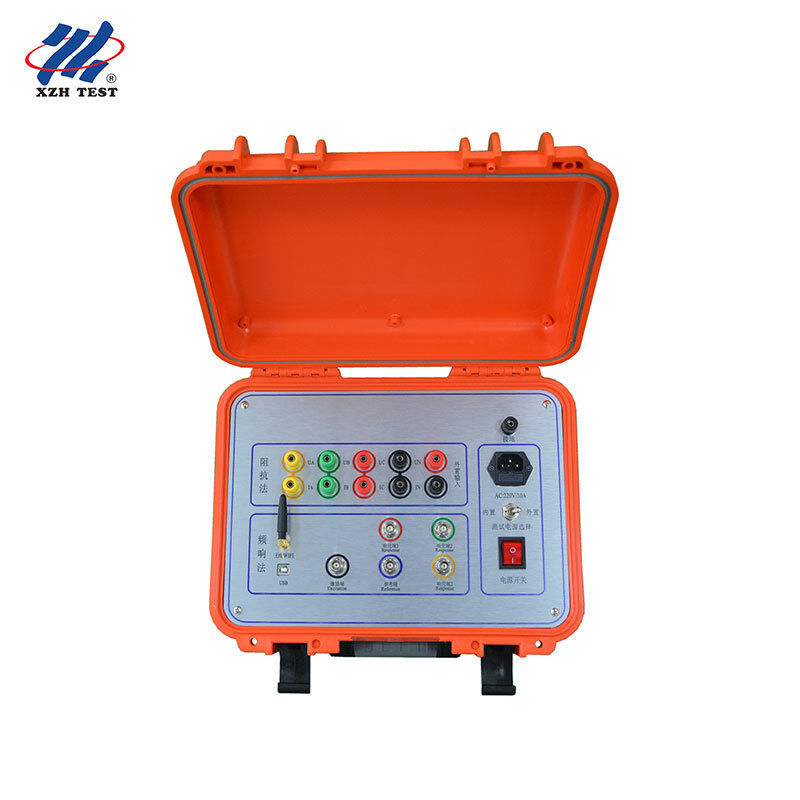

Изображение продукта

XHBX1502

Часто задаваемые вопросы

Вопрос 1: Подходит ли этот анализатор для мониторинга состояния трансформаторов и диагностики специалистов?

Да, XHBX1502 является важным инструментом для мониторинга состояния трансформаторов.FRA напрямую измеряет механическую целостность обмоток ∙ саму физическую структуруСпециалисты по диагностике могут установить отпечаток базовой частоты ответа, когда трансформатор, как известно, является здоровым (после изготовления или после ввода в эксплуатацию),затем периодически проводить повторные испытания для обнаружения прогрессирующей деформации от накопленного воздействия неисправности99,9% повторяемость гарантирует, что наблюдаемые изменения представляют собой подлинные структурные изменения, а не изменчивость измерений.

Вопрос 2: Могут ли инженеры по техническому обслуживанию подстанций высокого напряжения использовать это для рутинного осмотра?

Команды по техническому обслуживанию подстанций, управляющие парками трансформаторов 63 кВ 500 кВ, могут интегрировать испытания FRA в плановые программы технического обслуживания отключений.XHBX1502 ′s DDS-основанное автоматизированное частотное прочесывание и беспроводная передача данных Bluetooth оптимизируют рабочий процесс тестирования: подключить прибор, запустить автоматическую последовательность просмотра и просмотреть сравнительный график частотного ответа.Функция сегментированного просмотра оптимизирует продолжительность теста при сохранении диагностической чувствительности, что делает практичным испытание нескольких трансформаторов в течение одного запланированного окна отключения.

Вопрос 3: Как это служит испытаниям на трансформаторных заводах и отделам исследований и разработок?

Производители трансформаторов и исследовательские и опытно-конструкторские центры используют FRA для проверки конструкции, тестирования типа и обеспечения качества.Точность амплитуды 1 дБ, 99,9% повторяемость) обеспечивает точность, необходимую для инженерного анализа альтернативных конструкций обмоток, исследования допустимых допустимых отклонений производства,и установление заводских базовых подписейБеспроводной интерфейс Bluetooth позволяет беспроблемную интеграцию с инженерными рабочими станциями для передовой послеобработки, сравнения с симуляциями проектирования,и архивирование заводских справочных данных за весь срок службы трансформатора.

Вопрос 4: Подходит ли это для следственных групп по электромедицинской экспертизе после сбоя?

Когда трансформатор испытывает серьезную ошибку или защитную операцию реле, судебно-медицинским следователям необходимо определить, является ли трансформатор безопасным для возвращения в эксплуатацию или требует ремонта.XHBX1502 обеспечивает критические доказательства механической целостности: сравнение частотной реакции после сбоя с исходным показателем до сбоя (или с исходными показателями сестринских единиц) показывает, переместились ли обмотки.Количественные данные необходимы для обработки страховых претензий, разрешение гарантийных споров и отчетность о регулятивных инцидентах часто делают разницу между простым решением о возвращении в эксплуатацию и ненужной, дорогостоящей внутренней инспекцией.

Вопрос 5: Могут ли оценщики транспортного и логистического страхования использовать это для проверки ущерба?

При транспортировке больших силовых трансформаторов автомобильным, железнодорожным или морским транспортом механический удар и воздействие вибраций могут привести к смещению обмотки даже без видимых внешних повреждений.Страховые оценщики и поставщики логистики могут использовать XHBX1502 для измерения базовых показателей до транспортировки и проверки после поставкиСтабильная сигнатура частотного ответа подтверждает, что трансформатор пережил транспортировку без внутренних механических повреждений.предоставление объективных доказательств для оформления страхования груза и защита всех сторон от споров о том, когда и где произошел ущербОбщий вес прибора составляет 20 кг, что делает его практичным для развертывания как в местах отправки, так и в местах приема.
