Портативный TTR-тестер с защитой обратного соединения

Name: Портативный TTR-тестер с защитой обратного соединения
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань Шэньси Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO CE
Номер модели:	XHBB128B

Подробная информация

Место происхождения:

Сиань Шэньси Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO CE

Номер модели:

XHBB128B

Выделить:

High Light

Выделить:

Тестер коэффициента трансформации с защитой от обратного подключения высокого и низкого напряжения

TTR-тестер для измерения точности соотношения

Переносной конструктор трансформатор пропорциональный тестер

Trading Information

Количество мин заказа:

1 комплект

Упаковывая детали:

деревянная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

Т/Т

Поставка способности:

3000единиц/год

Характер продукции

XHBB128B Измеритель коэффициента трансформации (TTR) — это высокоточный трехфазный диагностический прибор, предназначенный для быстрого и точного измерения коэффициента витков и коэффициента напряжения силовых трансформаторов. Тестирование коэффициента витков трансформатора является критически важным требованием в различных сценариях: при контроле качества производства, перед вводом нового трансформатора в эксплуатацию и в соответствии с процедурами профилактических испытаний в электроэнергетической отрасли. Прибор проверяет точность коэффициента витков, оценивает работу переключателя ответвлений, обнаруживает межвитковые короткие замыкания и подтверждает совместимость для параллельной работы. Питаемый от запатентованного трехфазного прецизионного инверторного источника питания, а не от однофазной сети, XHBB128B устраняет помехи от гармоник сети для обеспечения превосходной целостности измерений. Его 7-дюймовый цветной сенсорный ЖК-дисплей, комплексная система защиты и прочный корпус, готовый к полевым условиям, делают его окончательным решением TTR для производственных линий, ввода в эксплуатацию на месте и планового технического обслуживания.

Технические характеристики

Параметр	Спецификация
Измерение
Диапазон испытаний	0,9 – 10000
Точность (0,9–500)	±0,1% + 2 цифры
Точность (501–2000)	±0,2% + 2 цифры
Точность (2001–10000)	±0,5% + 2 цифры
Разрешение	Минимум 0,0001
Выходное напряжение	Автоматически регулируется в зависимости от нагрузки
Питание и окружающая среда
Рабочий источник питания	220 В переменного тока ± 10%, 50 ± 1 Гц
Температура окружающей среды	-10°C до +40°C
Относительная влажность	≤ 85%, без конденсации
Физические
Размеры (основной блок)	360 × 290 × 170 мм
Размеры (блок кабелей)	360 × 290 × 170 мм
Вес (основной блок)	5,9 кг
Вес (блок кабелей)	5,65 кг

Ключевые эксплуатационные характеристики

Трехфазный прецизионный инверторный источник питания— Запатентованный трехфазный инвертор заменяет традиционный однофазный сетевой источник питания в качестве источника измерительного напряжения, полностью устраняя помехи от гармоник сети для получения более точных результатов. Точность измерений не зависит даже при работе от генератора.
Одновременное трехфазное измерение— Трехфазный выход ускоряет тестирование, измеряет межфазные углы и автоматически определяет группы соединений трансформатора 0–11, устраняя необходимость в пофазном ручном тестировании, требуемом традиционными мостами коэффициента трансформации.
Комплексная совместимость с трансформаторами— Поддерживает уникально широкий спектр типов трансформаторов, включая Z-образные, выпрямительные, заземляющие, электропечные, фазосдвигающие и балансировочные трансформаторы — обеспечивая наиболее полное покрытие измерительных параметров в своем классе.
Многоуровневая система защиты— Интегрированная защита от обратного подключения высокого/низкого напряжения, защита от межвиткового короткого замыкания трансформатора, защита от отказа переключателя ответвлений при открытии/закрытии и защита от полного короткого замыкания на выходе обеспечивают безопасность прибора и оператора при любых условиях неисправности.
Автоматический анализ переключателя ответвлений— После ввода номинальных параметров автоматически измеряет коэффициент, значение погрешности и положение переключателя ответвлений для до 99 точек ответвлений. Точно определяет асимметричные положения ответвлений, которые не могут быть разрешены обычными тестерами.
7-дюймовый HD цветной сенсорный экран— Большой ЖК-дисплей с модульным отображением и пошаговыми подсказками на китайском/английском языках обеспечивает интуитивно понятное управление без рук. Доступ к каждой функции осуществляется одним касанием.
Интегрированное управление данными— Встроенный термопринтер, интерфейс USB-накопителя и последовательный порт RS232 обеспечивают гибкие возможности вывода данных для немедленной документации, цифрового архивирования и интеграции с безбумажным офисом.
Прочный корпус, готовый к полевым условиям— Многофункциональный корпус из инженерного пластика с устойчивостью к холоду/температуре, водонепроницаемым уплотнением и устойчивостью к падениям/ударам обеспечивает надежную работу и транспортировку в сложных полевых условиях.

Обзор панели прибора

Компонент	Функция
7-дюймовый сенсорный ЖК-дисплей	Цветной сенсорный дисплей с регулировкой яркости подсветки; отображает меню операций и результаты тестов
Клеммы высокого напряжения	Желтый, зеленый, красный, черный — подключаются к фазам A, B, C и нейтрали (O) на стороне ВН трансформатора
Клеммы низкого напряжения	Желтый, зеленый, красный, черный — подключаются к фазам a, b, c и нейтрали (o) на стороне НН трансформатора
Вход питания 220 В переменного тока	Вход питания прибора, подключается к сети 220 В переменного тока
Защитное заземление	Надежная клемма заземления для безопасности оператора
Порты RS232 / USB	Последовательная связь и USB-накопитель для экспорта данных
Встроенный принтер	Печатает результаты тестов сразу после завершения измерения

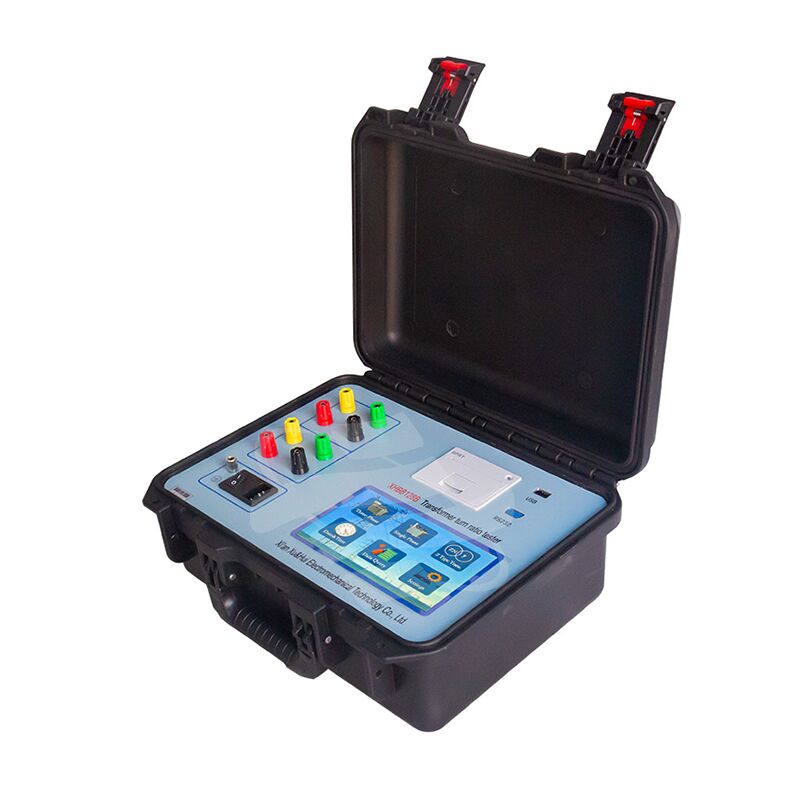

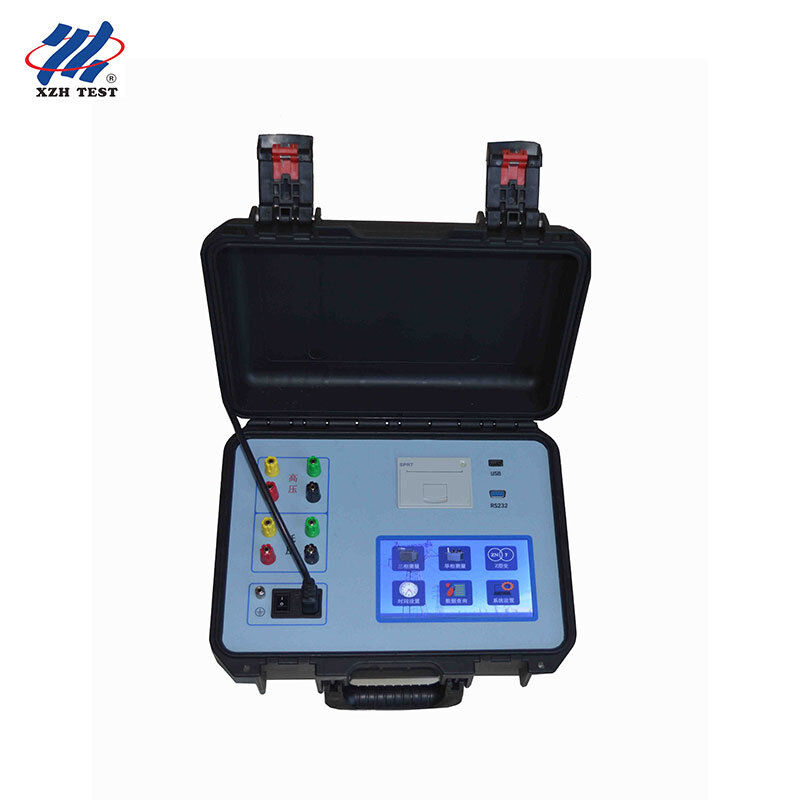

Изображение продукта

XHBB128B

Самопроверка

Если результаты тестов кажутся ненормальными, прибор можно проверить, выполнив следующую процедуру самопроверки:

Соедините вместе зажимы высокого напряжения желтый/зеленый/красный/черный, а также аналогично замкните зажимы низкого напряжения желтый/зеленый/красный/черный. Выберите режим соединения Y-Y-0 или D-D-0 и нажмите OK для начала измерения. Нормальный прибор покажет 1,0000. Любое другое показание указывает на возможную проблему с прибором, требующую обслуживания.

Альтернативно, зажимы тестовых линий высокого и низкого напряжения можно замкнуть вместе (убедитесь, что проводные концы надежно соединены).

Часто задаваемые вопросы

В1: Подходит ли этот тестер TTR для контроля качества на производственной линии трансформаторов?

Да, XHBB128B специально разработан для производственных сред контроля качества. Его одновременное трехфазное измерение значительно ускоряет тестирование по сравнению с традиционными пофазными мостами коэффициента трансформации, позволяя проводить 100% тестирование на производственных линиях без создания узких мест. Класс точности ±0,1% (диапазон 0,9–500) соответствует стандартам заводских приемочных испытаний, а автоматическое определение положения переключателя ответвлений (до 99 точек) проверяет правильность сборки переключателя ответвлений без ручных расчетов. Интерфейс USB-накопителя позволяет быстро экспортировать данные для интеграции с системами управления производством (MES) и базами данных контроля качества.

В2: Могут ли инженеры по вводу в эксплуатацию на месте использовать его для проверки установки нового трансформатора?

Безусловно. Перед подачей напряжения на новый трансформатор инженеры по вводу в эксплуатацию должны проверить, соответствуют ли коэффициенты витков по всем положениям ответвлений паспортной табличке и правильна ли группа соединений. XHBB128B автоматизирует весь этот рабочий процесс: он одновременно измеряет все три фазы, автоматически определяет группу соединений (0–11), рассчитывает значения погрешности в каждом положении ответвлений и печатает полный отчет о вводе в эксплуатацию. Защита от обратного подключения и защита от короткого замыкания на выходе обеспечивают необходимый уровень безопасности при вводе в эксплуатацию, когда ошибки в проводке наиболее вероятны. Прочный водонепроницаемый корпус и вес основного блока 5,9 кг делают его практичным для многосайтовых графиков ввода в эксплуатацию.

В3: Как он обслуживает подрядчиков по профилактическому техническому обслуживанию электрооборудования?

Подрядчики по профилактическому техническому обслуживанию, обслуживающие множество промышленных, коммерческих и коммунальных клиентов, нуждаются в быстрых, надежных приборах, которые производят проверяемую документацию. Трехфазное одновременное измерение XHBB128B минимизирует время тестирования на каждом объекте клиента, а встроенный принтер генерирует немедленные отчеты в твердой копии для подписания клиентом. Его способность тестировать полный спектр типов трансформаторов — включая Z-образные, выпрямительные и фазосдвигающие трансформаторы — означает, что один прибор обслуживает всех клиентов независимо от состава их парка трансформаторов. Трехфазный инверторный источник питания обеспечивает целостность измерений даже при работе от портативных генераторов на удаленных объектах.

В4: Подходит ли он для специалистов по техническому обслуживанию переключателей ответвлений трансформаторов?

Техническое обслуживание переключателей ответвлений требует точной проверки того, что каждое положение ответвления обеспечивает правильный коэффициент напряжения. XHBB128B превосходно справляется с этой задачей благодаря своей автоматической функции анализа переключателя ответвлений: просто введите номинальные параметры один раз, и прибор автоматически измеряет коэффициент и значения погрешности в каждом из до 99 положений ответвлений, точно определяя фактическое положение ответвления даже для асимметричных конфигураций ответвлений. Это неоценимо при диагностике неисправностей переключателя ответвлений — таких как пропущенные положения, отказы шунтирования или механическое несоответствие — которые могут быть не обнаружены только с помощью электрических испытаний.

В5: Могут ли аудиторы по качеству электроэнергии и соответствию нормам сети использовать его для проверки соответствия нормативным требованиям?

Аудиторы соответствия нормам сети, проверяющие соответствие распределительных трансформаторов стандартам регулирования напряжения, нуждаются в точных измерениях коэффициента трансформации, которые выдерживают проверку. Трехфазный инверторный источник питания XHBB128B устраняет помехи от гармоник сети, которые могут снизить точность измерений на традиционных однофазных тестерах, обеспечивая точность ±0,1%, которая соответствует или превосходит нормативные требования к тестированию. Экспорт данных через USB обеспечивает бесшовную интеграцию с базами данных соответствия и автоматическую генерацию отчетов, а процедура самопроверки прибора обеспечивает документированную уверенность в измерениях, на которую аудиторы могут ссылаться в своих отчетах.
