OTD & DDF трансформаторный тестер с LCD сенсорным экраном XHYS101

Name: OTD & DDF трансформаторный тестер с LCD сенсорным экраном XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань Шэньси Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO CE
Номер модели:	XHYS101

Подробная информация

Место происхождения:

Сиань Шэньси Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO CE

Номер модели:

XHYS101

Выделить:

High Light

Выделить:

Тестер трансформаторов с большим TFT ЖК-экраном

Тестер тангенса угла диэлектрических потерь трансформаторного масла

Тестер коэффициента диэлектрических потерь трансформатора

Trading Information

Количество мин заказа:

1 единица

Цена:

Подлежит обсуждению

Упаковывая детали:

деревянная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

Т/Т

Поставка способности:

3000единиц/год

Характер продукции

XHYS101 Измеритель диэлектрических потерь трансформаторного масла — это специализированный высокоточный прибор, разработанный для комплексной характеристики диэлектрических жидкостей, используемых в электротехническом оборудовании. Он точно измеряет три критических параметра качества масла — коэффициент диэлектрических потерь (tg δ, OTD/DDF), относительную диэлектрическую проницаемость и объемное удельное сопротивление постоянному току — предоставляя полный диэлектрический профиль, который выходит далеко за рамки простого тестирования на пробойное напряжение. Интегрируя передовую однокристальную микрокомпьютерную технологию, прибор обеспечивает полностью автоматизированный рабочий процесс испытаний: повышение температуры, точное поддержание температуры, высокоточный сбор данных, математические расчеты, отображение результатов в реальном времени, печать отчетов и долговременное хранение данных. С испытательным напряжением переменного тока до 2200 В и контролем температуры от 40°C до 120°C, XHYS101 является окончательным диагностическим инструментом для оценки состояния трансформаторного масла, анализа старения и обнаружения загрязнений.

Технические характеристики

Параметр	Спецификация
Измеряемые параметры
Диапазон емкости	5 пФ – 200 пФ
Диапазон относительной диэлектрической проницаемости	1.000 – 30.000
Диапазон коэффициента диэлектрических потерь (tg δ)	0.00001 – 100
Диапазон удельного сопротивления постоянному току	2.5 МОм·м – 20 ТОм·м
Точность измерения
Относительная диэлектрическая проницаемость	±(1–10)% от показаний
Коэффициент диэлектрических потерь	±(5% от показаний ± 0.0002)
Удельное сопротивление постоянному току	±10% от показаний
Разрешение
Емкость	0.01 пФ
Относительная диэлектрическая проницаемость	0.001
Коэффициент диэлектрических потерь	0.00001
Испытательное напряжение и температура
Испытательное напряжение переменного тока	200 – 2200 В, плавно регулируемое, 50 Гц
Испытательное напряжение постоянного тока	0 – 500 В, плавно регулируемое
Диапазон температур	40–120°C
Точность поддержания температуры	±0.5°C
Питание и электроснабжение
Напряжение питания	Переменный ток 220 В ± 10%
Частота электропитания	50 Гц / 60 Гц ± 1%
Потребляемая мощность	500 Вт

Ключевые эксплуатационные характеристики

Полный анализ диэлектрического профиля— Измеряет все три критических параметра качества масла за один автоматический цикл испытаний: коэффициент диэлектрических потерь (tg δ / OTD / DDF), относительную диэлектрическую проницаемость и объемное удельное сопротивление постоянному току. Этот комплексный набор данных позволяет оценить старение масла, загрязнение полярными соединениями, проникновение влаги и содержание проводящих частиц — далеко за пределами возможностей простого испытания на пробойное напряжение.
Полная автоматизация без участия оператора— Интегрированный однокристальный микрокомпьютер автоматически управляет всем рабочим процессом: повышение температуры до заданного значения, точное поддержание температуры на заданном уровне, высокоточное считывание данных, вычисление в реальном времени и вывод результатов.
Широкий диапазон контроля температуры— Точный нагрев от 40°C до 120°C с точностью ±0.5°C обеспечивает диэлектрическую характеристику в зависимости от температуры. Измерение tg δ при повышенных температурах выявляет деградацию масла, которая может быть незаметна при температуре окружающей среды.
Двойное испытательное напряжение переменного и постоянного тока— Плавно регулируемый выход переменного тока (200–2200 В, 50 Гц) для измерения диэлектрических потерь и диэлектрической проницаемости, а также выход постоянного тока (0–500 В) для определения удельного сопротивления.
Измерение сверхширокого диапазона удельного сопротивления— Диапазон удельного сопротивления постоянному току от 2.5 МОм·м до 20 ТОм·м охватывает весь спектр от сильно загрязненного масла до чистого диэлектрической жидкости.
ЖК-сенсорный экран высокого разрешения— Большой TFT ЖК-дисплей с сенсорным интерфейсом обеспечивает четкую визуализацию данных измерений и диагностических результатов, со встроенным хранилищем данных для долгосрочного анализа тенденций.

Изображение продукта

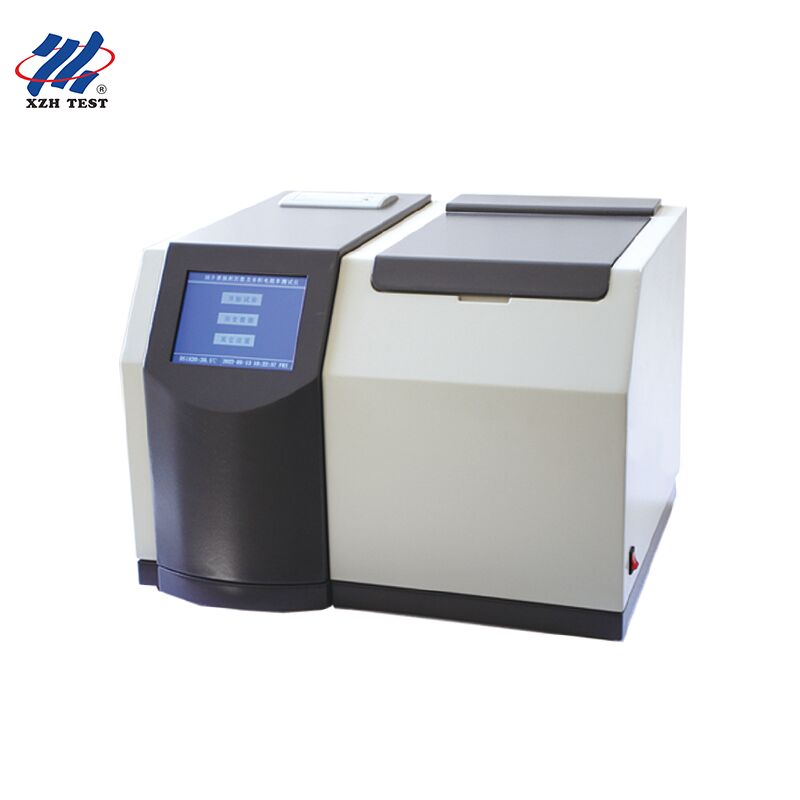

XHYS101 Insulating Oil Dielectric Loss Tester

Руководство по устранению неисправностей

Проблема A: Отображается сообщение «Короткое замыкание в чашке электрода»
Проверьте, выровнены ли пазы внутреннего и внешнего электродов, и убедитесь, что внутренний электрод не ослаблен. Основная причина обычно заключается в ослабленном внутреннем электроде.

Проблема B: Отображается сообщение «Выполните калибровку пустой чашки»
Требуется, когда емкость пустой чашки выходит за пределы 60±5 пФ. Возможные причины: (a) неправильно установлены электроды; (b) чашка для масла не чистая — примеси между электродами требуют тщательной очистки.

Проблема C: Звучит зуммер 5 раз, и прибор возвращается в интерфейс включения
(a) Убедитесь, что емкость пустой чашки находится в пределах 60±5 пФ. (b) Проверьте правильность установки чашки для масла и отсутствие разряда.

Проблема D: Время электрохимического измерения удельного сопротивления постоянному току остается фиксированным на 60 секундах
Проверьте правильность работы внутреннего часового механизма прибора; при необходимости отрегулируйте часы.

Проблема E: Младший значащий разряд параметра заданного напряжения не равен нулю
Используйте клавишу [Уменьшить] для снижения заданного значения напряжения, затем используйте клавишу [Увеличить] для установки желаемого значения.

Часто задаваемые вопросы

В1: Подходит ли этот тестер для специалистов по мониторингу состояния трансформаторного масла?

Да, XHYS101 — это идеальный прибор для программ мониторинга состояния масла, выходящих за рамки базовых испытаний на пробойное напряжение. В то время как тестер пробойного напряжения выявляет только грубые загрязнения, этот прибор измеряет tg δ (коэффициент диэлектрических потерь) и удельное сопротивление постоянному току — параметры, которые выявляют раннюю стадию деградации масла из-за окисления, термического воздействия и накопления полярных загрязнителей. Специалисты по мониторингу состояния могут отслеживать эти параметры с течением времени, чтобы прогнозировать оставшийся срок службы масла и формировать бюджеты на замену масла на основе фактических данных.

В2: Могут ли высокотемпературные исследовательские лаборатории использовать его для характеризации материалов?

Безусловно. Исследовательские лаборатории, разрабатывающие новые диэлектрические жидкости — синтетические эфиры, натуральные эфиры, наножидкости и смешанные диэлектрики — нуждаются в приборах, способных к точной диэлектрической характеризации в зависимости от температуры. Диапазон XHYS101 от 40 до 120°C с точностью ±0.5°C и точностью tg δ ±5% обеспечивает данные, пригодные для публикации. Измерение удельного сопротивления постоянному току до 20 ТОм·м особенно ценно для характеризации сверхчистых синтетических жидкостей, используемых в приложениях HVDC.

В3: Как он помогает фирмам, занимающимся судебной экспертизой электрических отказов?

При отказе трансформаторов следователям-криминалистам необходимо установить первопричину — и состояние масла является ключевым доказательством. XHYS101 предоставляет количественные диэлектрические данные: повышенный tg δ при низком удельном сопротивлении указывает на проводящее загрязнение от дуговых разрядов; повышенный tg δ при нормальном удельном сопротивлении предполагает окисление; изменения диэлектрической проницаемости могут указывать на проникновение влаги. Эти измерения в сочетании с анализом растворенных газов предоставляют исчерпывающие криминалистические доказательства для страховых случаев и поддержки судебных разбирательств.

В4: Подходит ли он для консультантов по продлению срока службы трансформаторов и управлению активами?

Консультанты по управлению активами, консультирующие по вопросам продления срока службы трансформаторов или принятия решений о замене, нуждаются в объективных данных для обоснования рекомендаций на миллионы долларов. Измерения диэлектрических потерь и удельного сопротивления XHYS101 предоставляют детальные данные о состоянии масла, необходимые для моделирования оставшегося срока службы. Отслеживание tg δ при повышенной температуре выявляет деградацию изоляционной бумаги, которая коррелирует со степенью полимеризации (DP) — золотым стандартом для оценки срока службы трансформатора.

В5: Могут ли специалисты по регенерации масла использовать его для проверки эффективности обработки?

Компании по регенерации масла, которые обрабатывают бывшее в употреблении трансформаторное масло путем фильтрации, дегазации и обработки глиной, должны продемонстрировать, что регенерированное масло соответствует спецификациям. XHYS101 предоставляет полный диэлектрический профиль до и после обработки: первоначальное измерение количественно определяет степень загрязнения, а измерение после регенерации подтверждает восстановление до допустимых пределов. Это задокументированное улучшение оправдывает инвестиции в регенерацию и обеспечивает гарантию качества того, что восстановленное масло будет надежно работать в эксплуатации.
