Трансформаторный тестер с векторным анализом и диагностикой

Name: Трансформаторный тестер с векторным анализом и диагностикой
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX1318
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань Шэньси Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO CE
Номер модели:	XHTX1318

Подробная информация

Место происхождения:

Сиань Шэньси Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO CE

Номер модели:

XHTX1318

Выделить:

High Light

Выделить:

Простой векторный анализ Трансформаторный тестер

Измерение характеристик мощности Векторный аналитик

Диагностика трансформатора Проверка характеристик мощности трансформатора

Trading Information

Количество мин заказа:

1 комплект

Цена:

Подлежит обсуждению

Упаковывая детали:

деревянная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

Т/Т

Поставка способности:

3000единиц/год

Характер продукции

Трансформаторный испытатель серии XHTX1318 — это высокоточный диагностический прибор двойного назначения, который эффективно выполняет функции двух приборов в одном: испытателя мощности трансформатора и испытателя параметров характеристик трансформатора. Разработанный для комплексной оценки трансформаторов, он точно измеряет множество параметров промышленной частоты для различных моделей трансформаторов, включая мощность, идентификацию типа, ток холостого хода, потери холостого хода, потери короткого замыкания (нагрузки), напряжение короткого замыкания и анализ векторной группы. Благодаря точности измерений ±0,2% для параметров напряжения, тока и мощности, это незаменимый прибор для энергетических компаний, производителей трансформаторов и поставщиков услуг по тестированию, которым требуются надежные и воспроизводимые диагностические данные трансформаторов в полевых условиях или в лаборатории.

Технические характеристики

Мощность трансформатора	Спецификация
Входные сигналы измерения
Диапазон активного напряжения	0–10 В
Диапазон активного тока	0–10 А
Диапазон пассивного напряжения	0–750 В (широкий диапазон)
Диапазон пассивного тока	0–20 А – 100 А (внутренний двойной диапазон, автоматический/ручной выбор)
Точность измерения
Напряжение	±0,2%
Ток	±0,2%
Мощность (Cosφ > 0,2)	±0,2%
Мощность (0,02 < Cosφ < 0,2)±0,3%Эксплуатация и питание	Рабочая температура
-25℃ до +65℃
Источник питания для зарядки	Переменный ток 160–260 В
Изоляция	Сопротивление изоляции вход-корпус
≥ 100 МОм
Прочность изоляции входного питания	2 кВ (среднеквадр. значение) в течение 1 минуты
Измеряемые параметры	Параметр

Описание

Мощность трансформатора	Точное определение мощности и идентификация типа неизвестных или немаркированных трансформаторов
Ток холостого хода	Измерение тока возбуждения при номинальном напряжении
Потери холостого хода	Измерение потерь в сердечнике для оценки эффективности
Потери короткого замыкания / нагрузки	Измерение потерь в меди при номинальном токе
Напряжение короткого замыкания	Определение процентного импеданса для координации системы
Векторная группа	Анализ соединения обмоток и сдвига фаз
Ключевые характеристики производительности	Интеграция двойной функции

— Объединяет тестирование мощности трансформатора и измерение параметров характеристик в одном приборе, устраняя необходимость носить с собой и управлять двумя отдельными испытателями в полевых условиях.

Высокоточная точность ±0,2%— Лучшая в своем классе точность измерений параметров напряжения, тока и мощности (Cosφ > 0,2), с ±0,3% даже при очень низких коэффициентах мощности (0,02–0,2), обеспечивая надежные данные для приемки трансформаторов, диагностики и проверки энергоэффективности.
Широкодиапазонное пассивное измерение— Пассивные входы напряжения до 750 В и двухдиапазонные входы тока (0–20 А / 0–100 А) с автоматическим или ручным выбором диапазона позволяют работать со всем спектром распределительных и силовых трансформаторов без внешних аксессуаров ПТ/КТ.
Устойчивость к экстремальным условиям— Диапазон рабочих температур от -25℃ до +65℃ позволяет использовать прибор в суровых условиях наружных подстанций от арктического холода до пустынной жары, с совместимостью источника питания для зарядки от 160 В до 260 В для надежной работы от генератора или нестабильных сетевых источников.
Надежная конструкция изоляции— Сопротивление изоляции вход-корпус ≥100 МОм и прочность изоляции входного питания 2 кВ обеспечивают безопасность оператора и целостность измерений в условиях высоковольтных подстанций.
Комплексная диагностика трансформаторов— Измеряет все ключевые параметры промышленной частоты за одну тестовую последовательность: мощность, тип, ток холостого хода, потери холостого хода, потери нагрузки, напряжение короткого замыкания и векторную группу — предоставляя полный профиль состояния трансформатора для оценки состояния, приемочных испытаний и энергетического аудита.
Области примененияСектор

Типичные применения

Энергетические системы	Испытания трансформаторов генерации, передачи, преобразования и распределения
Промышленные предприятия и горнодобывающая промышленность	Диагностика трансформаторов крупномасштабного производства, горнодобывающих предприятий и тяжелой промышленности
Металлургия и нефтехимия	Оценка трансформаторов плавильных, химических, водоочистных сооружений
Транспортная инфраструктура	Энергосистемы портов, железных дорог, автомагистралей, аэропортов и городского уличного освещения
Коммерческие и институциональные учреждения	Крупные предприятия, логистические центры и управление объектами учреждений
Строительство и недвижимость	Ввод в эксплуатацию трансформаторов крупных строительных проектов и управление недвижимостью
Тестирование и ввод в эксплуатацию	Поставщики услуг по установке и вводу в эксплуатацию электрооборудования

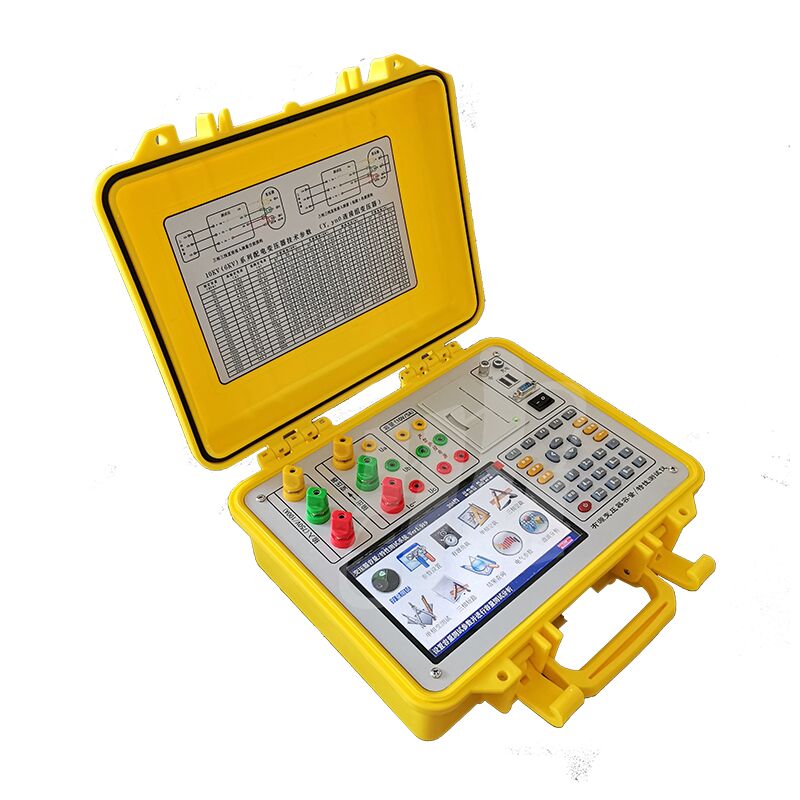

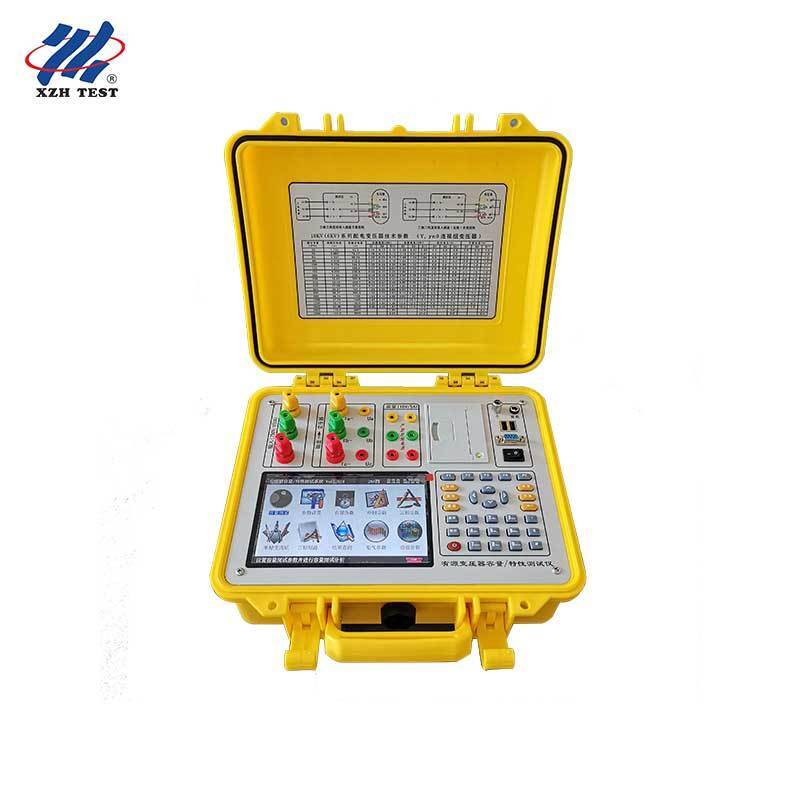

Изображение продукта	Важное примечание по безопасности

При обнаружении любых аномальных ситуаций или неисправностей прибора не пытайтесь открывать или разбирать его. Немедленно свяжитесь с нашей компанией для организации соответствующего обслуживания.

XHTX1318

Часто задаваемые вопросы

В1: Подходит ли этот испытатель для заводских приемочных испытаний (FAT) на производстве трансформаторов?

Да, XHTX1318 специально разработан для контроля качества производства трансформаторов. Его класс точности ±0,2% соответствует строгим требованиям к измерениям для заводских приемочных испытаний как распределительных, так и силовых трансформаторов. Конструкция двойного назначения позволяет производителям проверять соответствие номинальной мощности и ключевые параметры производительности — потери холостого хода, потери нагрузки, напряжение короткого замыкания и векторную группу — с помощью одной установки. Это устраняет необходимость в нескольких специализированных испытателях на производственной линии, сокращая капитальные затраты, расходы на калибровку и требования к обучению операторов в отделе контроля качества.

В2: Могут ли группы управления активами энергетических компаний использовать его для оценки состояния трансформаторов?

Безусловно. Менеджеры активов энергетических компаний, принимающие решения о замене, модернизации или увеличении нагрузки, нуждаются в надежных и точных данных о производительности трансформаторов. XHTX1318 обеспечивает комплексную оценку состояния: тенденции потерь холостого хода указывают на деградацию сердечника, увеличение потерь нагрузки сигнализирует об ухудшении состояния обмоток, а сдвиги напряжения короткого замыкания могут выявить механическую деформацию. Широкий диапазон рабочих температур (от -25℃ до +65℃) позволяет проводить полевые испытания круглый год во всех климатических зонах, а двухдиапазонные входы тока (до 100 А) позволяют работать со всеми трансформаторами, от небольших распределительных до крупных силовых, без внешних аксессуаров.

В3: Как он помогает компаниям, занимающимся ремонтом и модернизацией трансформаторов?

Компании, занимающиеся ремонтом трансформаторов, которые перемотывают, ремонтируют и модернизируют существующие трансформаторы, должны убедиться, что отремонтированный агрегат соответствует первоначальным или модернизированным спецификациям перед возвращением в эксплуатацию. Возможность анализа векторной группы XHTX1318 здесь особенно ценна — проверка правильности соединений обмоток после перемотки — в то время как измерения мощности и потерь предоставляют документальное подтверждение того, что отремонтированный трансформатор соответствует своим паспортным данным. Способность прибора измерять мощность неизвестных или немаркированных трансформаторов также важна при оценке поступающих сердечников для потенциальных путей модернизации.

В4: Подходит ли он для фирм, занимающихся энергетическим аудитом и консалтингом по эффективности?

Консультанты по энергоэффективности, проводящие аудиты по ISO 50001 и промышленные энергетические оценки, нуждаются в точных данных о потерях трансформаторов для расчета возможностей экономии энергии и окупаемости инвестиций при рекомендациях по замене или оптимизации нагрузки. Точность ±0,2% измерений мощности XHTX1318 (даже при низких коэффициентах мощности, типичных для испытаний трансформаторов без нагрузки) обеспечивает строгость измерений, необходимую для обоснованных отчетов по энергетическому аудиту. Возможность тестирования в активном (0–10 В / 0–10 А) и пассивном (0–750 В / 0–100 А) диапазонах означает, что консультанты могут оценивать трансформаторы, пока они находятся на месте, минимизируя сбои в производстве на объектах клиентов.

В5: Могут ли институты электротехники использовать его для оценки тендеров и ввода в эксплуатацию?

Проектные институты и инжиниринговые консалтинговые компании, ответственные за спецификацию трансформаторов в тендерной документации и проверку поставленного оборудования во время ввода в эксплуатацию, нуждаются в измерительных инструментах, которые могут независимо проверять заявления производителей. Комплексное покрытие параметров XHTX1318 — мощность, тип, потери холостого и нагрузочного хода, напряжение короткого замыкания и векторная группа — позволяет инженерам-проектировщикам перекрестно проверять каждый ключевой пункт спецификации по утвержденному техническому описанию. Его точность ±0,2% обеспечивает уверенность в измерениях, необходимую для официальных отчетов о вводе в эксплуатацию и разрешения споров, когда производительность поставленного оборудования ставится под сомнение.
