Тестер диэлектрического масла с межэлектродным зазором 2,5 мм | XHYY102

Тестер диэлектрического масла с межэлектродным зазором 2,5 мм | XHYY102

Детали продукта:
Место происхождения: Сиань Шэньси Китай
Фирменное наименование: XZH TEST
Сертификация: ISO CE
Номер модели: XHYY102
Подробная информация
Место происхождения:
Сиань Шэньси Китай
Фирменное наименование:
XZH TEST
Сертификация:
ISO CE
Номер модели:
XHYY102
Выделить:

High Light

Выделить:

Оборудование для испытания диэлектрического масла с зазором между электродами 2

,

5 мм

,

Тестер трансформаторного масла для испытания диэлектрической прочности

Trading Information
Количество мин заказа:
1 комплект
Цена:
Подлежит обсуждению
Упаковывая детали:
деревянная упаковка
Время доставки:
5-8 РАБОЧИХ ДНЕЙ
Условия оплаты:
Т/Т
Поставка способности:
3000единиц/год
Характер продукции

Тестер диэлектрической прочности трансформаторного масла XHYY102 представляет собой высокоточный, полностью цифровой промышленный прибор, разработанный независимо в строгом соответствии с национальным стандартом GB507-1986 и отраслевым стандартом DL/T846.7-2004. Доступный в одно-, трех- и многостаканных конфигурациях для удовлетворения разнообразных требований к производительности, этот прибор имеет портативную конструкцию для удобной транспортировки между внутренними и наружными испытательными площадками. Полностью автоматическое цифровое управление микрокомпьютером обеспечивает надежную производительность измерений, высокую помехоустойчивость и безопасность эксплуатации — что делает его доступным и практичным выбором для рутинного тестирования диэлектрической прочности трансформаторного масла в широком диапазоне полевых и лабораторных условий.

Технические характеристики
Параметр Спецификация
Выходное напряжение 0–80 кВ
Мощность повышающего трансформатора 1,5 кВА
Точность измерения ±3%
Коэффициент нелинейных искажений напряжения < 3%
Скорость повышения напряжения 0,5–5,0 кВ/с (регулируемая)
Зазор между электродами Стандартный 2,5 мм
Варианты испытательных стаканов Одностаканный / Трехстаканный / Многостаканный (конфигурируемый)
Частота повышения напряжения 1–9 раз (выбирается пользователем)
Время выдержки 15 мин (регулируемое)
Интервал повышения напряжения 5 мин (регулируемый)
Испытательные стандарты GB507-1986 / GB507-2002 / DL429 / IEC156 / Пользовательский
Размеры 465 × 385 × 425 мм
Условия эксплуатации
Параметр Спецификация
Температура окружающей среды 0°C до +45°C
Относительная влажность < 75% RH
Рабочее электропитание Переменный ток 220 В ± 10%
Частота сети 50 Гц ± 1 Гц
Потребляемая мощность 200 Вт
Варианты конфигурации серии XHYY102
Вариант модели Конфигурация стакана Наиболее подходит для
Одностаканный 1 масляный стакан Испытания малого объема, полевое обслуживание, бюджетные решения
Трехстаканный 3 масляных стакана Стандартные лабораторные и цеховые испытания, средняя производительность
Многостаканный Несколько масляных стаканов Лабораторные испытания и контроль качества на производстве с высокой производительностью
Ключевые эксплуатационные характеристики
Портативный дизайн, готовый к полевым условиям — Легкая, компактная конструкция, разработанная для удобной транспортировки между внутренними лабораториями и наружными подстанциями, позволяющая проводить испытания на месте у распределенных объектов без необходимости транспортировки образцов в центральный пункт.
Гибкая конфигурация стаканов — Доступны варианты с одним, тремя и несколькими стаканами для соответствия конкретным требованиям к производительности и бюджетным ограничениям, от эпизодических испытаний до регулярных операций с большим объемом.
Соответствие нескольким стандартам — Предварительно загружены протоколы GB507-1986, GB507-2002, DL429, IEC156 и пользовательские протоколы, что позволяет использовать прибор в отечественных китайских и международных нормативных средах.
Микроконтроллер большой емкости — Стабильная, надежная работа со встроенной схемой сторожевого таймера широкого диапазона для предотвращения сбоев системы во время длительных сеансов тестирования.
Прецизионная измерительная цепь — Высоковольтная выборка подается непосредственно на АЦП, минуя ошибки аналоговой схемы. Цельный литой масляный стакан из специального стекла исключает утечки и помехи для получения стабильных, воспроизводимых результатов.
Комплексная защита безопасности — Интегрированная защита от перегрузки по току, перенапряжения и короткого замыкания с высокой помехоустойчивостью и электромагнитной совместимостью для безопасной работы в различных электрических средах.
Мониторинг окружающей среды и состояния — Встроенные датчики температуры и влажности с цифровым дисплеем, а также индикаторные лампы, показывающие активные этапы работы, для четкого и наглядного отображения состояния.
Документация на месте — Встроенный термопринтер генерирует немедленные распечатки отчетов об испытаниях для оперативной документации соответствия и ведения записей по техническому обслуживанию.
Обзор панели прибора
Компонент Функция
ЖК-экран Отображает дату, время, рабочие параметры, результаты испытаний и подсказки меню
Функциональные клавиши Выбор и настройка рабочих параметров
Принтер Печатает результаты испытаний для немедленной документации
Нажимной переключатель Открывает или закрывает крышку одним нажатием
Индикаторная лампа Загорается, указывая на активные этапы работы
Крышка бака масляного стакана Открывается для установки/извлечения масляного стакана; должна быть закрыта перед испытанием
Датчик температуры и влажности Измеряет температуру окружающей среды и относительную влажность, преобразует в цифровой дисплей
Заземляющий стержень Надежный клеммный соединитель заземления
Разъем питания и выключатель Вход питания переменного тока 220 В 50 Гц и управление включением/выключением

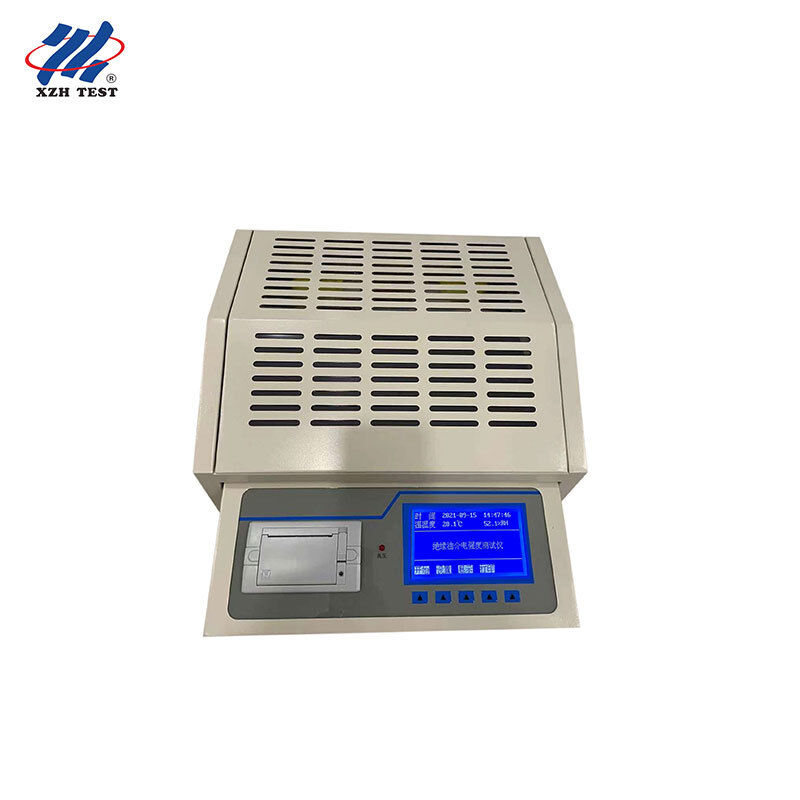

Изображения продукта

XHYY102

Часто задаваемые вопросы
В1: Подходит ли этот тестер для мелких электромонтажных подрядчиков и независимых электриков?
Да, XHYY102 — это идеальная отправная точка для независимых электромонтажных подрядчиков, которые выполняют техническое обслуживание трансформаторов в рамках более широкого спектра услуг. Его портативная конструкция и простой интерфейс функциональных клавиш позволяют одному технику транспортировать и эксплуатировать прибор без специальной подготовки по высоковольтным работам, помимо стандартной квалификации по электробезопасности. Одностаканная конфигурация обеспечивает доступную первоначальную инвестицию, при этом обеспечивая точность измерений ±3% и соответствие стандартам GB и IEC — достаточным для регулярной оценки состояния и отчетности перед клиентами в малых и средних проектах электроинфраструктуры.
В2: Могут ли бригады по техническому обслуживанию распределительных сетей в сельских и отдаленных районах полагаться на этот прибор?
Безусловно. Сельские и отдаленные распределительные сети сталкиваются с уникальными проблемами: ограниченный доступ к централизованным лабораториям, длительное время транспортировки образцов и ограниченные бюджеты на техническое обслуживание. Портативная, автономная конструкция XHYY102 устраняет необходимость в отправке образцов — испытания могут проводиться на месте на подстанции. Его более широкий диапазон рабочих температур (от 0°C до +45°C) подходит для более изменчивых условий окружающей среды, типичных для удаленных установок, а встроенный принтер генерирует немедленную документацию, когда подключение к центральным системам отчетности может отсутствовать.
В3: Подходит ли этот прибор для профессионально-технических училищ?
Технические и профессионально-технические учебные заведения, обучающие системам электроснабжения, техническому обслуживанию трансформаторов и высоковольтным испытаниям, выигрывают от приборов, которые сочетают в себе учебную ценность и доступность по цене. Простой интерфейс функциональных клавиш XHYY102 и четкий ЖК-дисплей делают его отличной учебной платформой — студенты изучают основные принципы испытаний на пробой диэлектрика без абстрактного слоя продвинутых сенсорных интерфейсов. Соответствие национальным стандартам GB и международному IEC156 гарантирует, что полученные навыки напрямую применимы в промышленной практике, а термопринтер позволяет создавать индивидуальные лабораторные отчеты для оценки.
В4: Могут ли компании, занимающиеся аукционом и перепродажей электрооборудования, использовать его для проверки состояния активов?
Компании, которые покупают, восстанавливают и перепродают бывшие в употреблении трансформаторы и маслонаполненное коммутационное оборудование, нуждаются в экономически эффективных инструментах для проверки состояния масла перед выставлением оборудования на продажу. XHYY102 обеспечивает необходимую возможность измерения пробивного напряжения по доступной цене, позволяя аукционным домам и перепродавцам оборудования тестировать, документировать и прозрачно сообщать о состоянии масла потенциальным покупателям. Распечатанные отчеты об испытаниях повышают доверие к объявлениям об оборудовании и помогают установить справедливую рыночную стоимость на основе проверенного состояния, а соответствие признанным стандартам GB и IEC дает покупателям уверенность в методологии оценки.
В5: Подходит ли он для кооперативных и муниципальных энергоорганизаций?
Сельские электрические кооперативы, муниципальные энергокомпании и муниципальные энергетические управления с ограниченным штатом инженеров нуждаются в практичных, надежных инструментах, для эксплуатации которых не требуются специализированные специалисты. Полностью автоматическое цифровое управление XHYY102 устраняет вариативность, зависящую от оператора — рядовой технический персонал может проводить последовательное, соответствующее стандартам тестирование масла после краткого ознакомления. Варианты конфигурации с несколькими стаканами позволяют кооперативам выбирать необходимый уровень производительности в зависимости от размера парка трансформаторов, а широкий диапазон рабочих температур (до +45°C) подходит для разнообразного климата, в котором работают многие кооперативные энергокомпании в Азии, Африке и Латинской Америке.
