Полностью автоматический шестикупажный BDV тестер для испытания масла XHYY102L

Полностью автоматический шестикупажный BDV тестер для испытания масла XHYY102L

Детали продукта:
Место происхождения: Сиань Шэньси Китай
Фирменное наименование: XZH TEST
Сертификация: ISO CE
Номер модели: XHYY102L
Подробная информация
Место происхождения:
Сиань Шэньси Китай
Фирменное наименование:
XZH TEST
Сертификация:
ISO CE
Номер модели:
XHYY102L
Выделить:

High Light

Выделить:

Полностью автоматический тестер BDV

,

Тестер трансформаторного масла с шестью чашками

,

Испытание диэлектрической прочности Изолирующее масло Испытатель диэлектрической прочности

Trading Information
Количество мин заказа:
1 комплект
Цена:
Подлежит обсуждению
Упаковывая детали:
деревянная упаковка
Время доставки:
5-8 РАБОЧИХ ДНЕЙ
Условия оплаты:
Т/Т
Поставка способности:
3000единиц/год
Характер продукции

XHYY102L Шестикубковый испытатель пробивного напряжения трансформаторного масла — это высокоточный, полностью цифровой, полностью автоматический промышленный прибор, разработанный для высокопроизводительных испытаний пробивного напряжения трансформаторного масла. Самостоятельно разработанный нашей командой исследований и разработок в строгом соответствии с установленными стандартами и спецификациями, регулирующими испытания трансформаторного масла, этот прибор прошел многократную полевую валидацию и долгосрочную доработку для достижения оптимальной производительности. Благодаря автоматическому цифровому микрокомпьютерному управлению он обеспечивает выдающуюся точность измерений, сильное сопротивление внешним помехам и высокий уровень безопасности и надежности. Благодаря шестикубковой конфигурации XHYY102L специально разработан для лабораторий и предприятий, требующих максимальной пропускной способности образцов без ущерба для целостности измерений.

Технические характеристики
Параметр Спецификация
Выходное напряжение 0–80 кВ (опционально более высокие диапазоны)
Мощность повышающего трансформатора 1,5 кВА
Точность напряжения ±(2% от показаний + 2 цифры)
Скорость повышения напряжения 0,5–5,0 кВ/с (10 ступеней, с шагом 0,5 кВ/с; погрешность 0,2 кВ/с)
Коэффициент искажения мощности < 1%
Зазор между электродами Стандартный 2,5 мм
Конфигурация испытательной ячейки Шестикубковая (параллельные испытания с высокой пропускной способностью)
Количество испытаний 1–9 раз (выбирается пользователем)
Время статического разряда 0–9999 с (выбирается пользователем, по умолчанию 900 с)
Время паузы между испытаниями 0–999 с (выбирается пользователем, по умолчанию 300 с)
Время перемешивания/взбалтывания 0–999 с (выбирается пользователем, по умолчанию 15 с)
Интерфейс данных Последовательный порт RS-232 для подключения к ПК
Размеры 410 × 380 × 370 мм
Условия эксплуатации
Параметр Спецификация
Температура окружающей среды 0°C до +40°C
Относительная влажность ≤ 85% относительной влажности
Рабочее электропитание Переменный ток 220 В ± 10%
Частота сети 50 Гц ± 10%
Потребляемая мощность < 200 Вт
Ключевые характеристики производительности
Шестикубковая конструкция с высокой пропускной способностью— Обработка до шести образцов масла одновременно, что значительно увеличивает ежедневную мощность испытаний для лабораторий, отделов контроля качества и сервисных центров, обрабатывающих большие объемы образцов.
10-ступенчатое точное управление повышением напряжения— Выбираемые скорости повышения напряжения от 0,5 до 5,0 кВ/с с шагом 0,5 кВ/с обеспечивают точное управление, недоступное для тестеров с фиксированной скоростью, позволяя оптимизировать профили испытаний для различных типов масла, вязкости и степени деградации.
Расширенный автоматизированный рабочий процесс— Независимо настраиваемое время перемешивания (0–999 с), время статического разряда (0–9999 с), время паузы между испытаниями (0–999 с) и количество испытаний (1–9) позволяют полностью автоматизированные многоцикловые последовательности испытаний, адаптированные к любому стандартному или пользовательскому протоколу.
Микрокомпьютерное цифровое управление— Автоматическая цифровая система управления исключает вариативность оператора, обеспечивая стабильные, воспроизводимые измерения пробивного напряжения с точностью ±(2% + 2 цифры) и искажением мощности менее 1% для чистого обнаружения пробоя.
Подключение данных по RS-232— Последовательный интерфейс обеспечивает прямую передачу данных на ПК для цифрового архивирования, анализа тенденций и интеграции с системами управления лабораторной информацией (LIMS).
Встроенный термопринтер— Немедленная печать результатов отдельных испытаний и рассчитанных средних значений для оперативной документации и отчетности о соответствии требованиям.
Обзор панели прибора
Компонент Функция
ЖК-дисплей Отображает дату, время, рабочие параметры, результаты испытаний и подсказки меню
Принтер Печатает среднее значение результатов одиночных и множественных испытаний
Крышка масляной ячейки Открывается для установки/извлечения масляных ячеек; должна быть закрыта перед испытанием
Разъем питания Вход питания переменного тока 220 В 50 Гц
Заземляющий столб Надежный клеммный контакт заземления
Интерфейс RS-232 Последовательный порт данных для подключения к ПК и цифрового архивирования

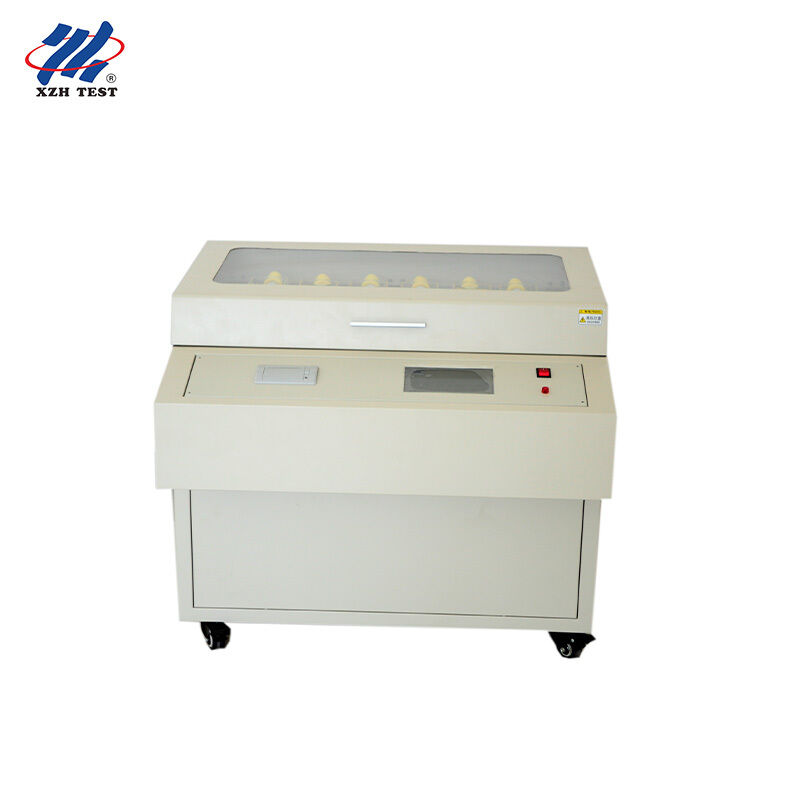

Изображение продукта

XHYY102L Six-Cup Insulating Oil BDV Tester

Часто задаваемые вопросы
В1: Подходит ли этот шестикубковый тестер для производственных линий контроля качества трансформаторов с большим объемом производства?
Абсолютно. Производители трансформаторов, работающие в несколько смен, нуждаются в пропускной способности испытаний масла, которую не могут обеспечить одно- или трехкубковые тестеры. Шестикубковая конфигурация XHYY102L позволяет одновременно проводить параллельные испытания образцов масла от различных производственных единиц. В сочетании с настраиваемым временем перемешивания, выдержки и паузы прибор может выполнять полностью автоматизированные многопартионные последовательности испытаний в течение смены, значительно сокращая узкие места в контроле качества и гарантируя, что каждый трансформатор будет отгружен с подтвержденной документацией по диэлектрическим свойствам масла.
В2: Могут ли национальные или региональные центры испытаний сетевого масла получить выгоду от этого прибора?
Централизованные лаборатории испытаний масла, обслуживающие целые сетевые регионы, ежегодно сталкиваются с тысячами образцов от сотен подстанций. XHYY102L специально разработан для такой рабочей нагрузки: шестикубковые параллельные испытания максимизируют ежедневную мощность обработки образцов, а интерфейс RS-232 позволяет экспортировать данные непосредственно в LIMS для автоматического формирования отчетов, анализа тенденций и отслеживания соответствия нормативным требованиям. Выбор скорости повышения напряжения с 10 ступенями позволяет лаборатории стандартизировать протоколы испытаний для различных типов масла (минеральное, синтетический эфир, силиконовое), поступающего от различных сетевых активов.
В3: Как он обслуживает независимые компании по анализу масла?
Коммерческие лаборатории по анализу масла, обрабатывающие образцы от различных промышленных, коммунальных и коммерческих клиентов, нуждаются как в скорости, так и в прослеживаемости. Пропускная способность XHYY102L с шестью кубами обеспечивает конкурентоспособные сроки выполнения работ, а его полностью автоматизированное цифровое управление гарантирует, что каждый образец — независимо от того, какой техник его загружает — будет протестирован в одинаковых, программируемых условиях. Термопринтер предоставляет готовые для клиента отчеты на месте, а порт RS-232 позволяет пакетный экспорт всех ежедневных результатов для выставления счетов, клиентских порталов и долгосрочного архивирования.
В4: Подходит ли он для обслуживания трансформаторов всего парка крупных электроэнергетических компаний?
Компании, управляющие более чем 100 силовыми трансформаторами, нуждаются в систематическом мониторинге состояния масла для приоритизации бюджета на техническое обслуживание. Шестикубковая конструкция XHYY102L позволяет группам технического обслуживания пакетно тестировать образцы масла, собранные во время одного визита на подстанцию — тестируя все трансформаторы за одну сессию, а не распределяя работу на несколько дней. Точное 10-ступенчатое управление повышением напряжения и настраиваемые многоцикловые последовательности испытаний обеспечивают стабильные, отслеживаемые данные в рамках ежегодных или полугодовых кампаний отбора проб, поддерживая решения по управлению активами на основе данных.
В5: Могут ли центральные испытательные лаборатории бюро электрификации железных дорог использовать его для анализа масла тяговых трансформаторов?
Системы электрификации железных дорог эксплуатируют большие парки тяговых трансформаторов, распределенных по обширным железнодорожным коридорам, с периодическим отбором проб масла и отправкой в центральные лаборатории. Шестикубковая конструкция XHYY102L с высокой пропускной способностью идеально подходит для эффективной обработки этих пакетных образцов. Регулируемая скорость повышения напряжения 0,5–5,0 кВ/с позволяет лабораториям применять различные профили испытаний для различных типов трансформаторов (бустерные трансформаторы, автотрансформаторы, подстанционные трансформаторы) в рамках одной партии, а экспорт данных по RS-232 поддерживает интеграцию с базами данных управления железнодорожными активами для автоматизированного отслеживания состояния и планирования технического обслуживания.
